Branchement
Retirer les caches de protection de la caméra et sur l'objectif fourni en tournant dans le sens contraire des aiguilles d'une montre. Visser ensuite l'objectif sur la
caméra. Pour utiliser un objectif avec une monture C, vous devez retirer la bague d'adaptateur dans le support de fixation de l'objectif. Pour ce faire, dévissez la
vis de maintien et revissez-la une fois le montage terminé.
Si vous utilisez un objectif auto iris, le connecteur correspondant doit être branché dans la prise de commande (6).
Branchez l'adaptateur fourni sur la prise basse tension (5). La caméra est branchée via un câble BNC sur le moniteur/téléviseur. Si votre moniteur/téléviseur
dispose d'une entrée Chinch, vous devez utiliser un adaptateur (connecteur BNC sur Chinch). Pour la transmission du son, branchez la prise Audio Chinch (8) sur
votre moniteur/téléviseur.

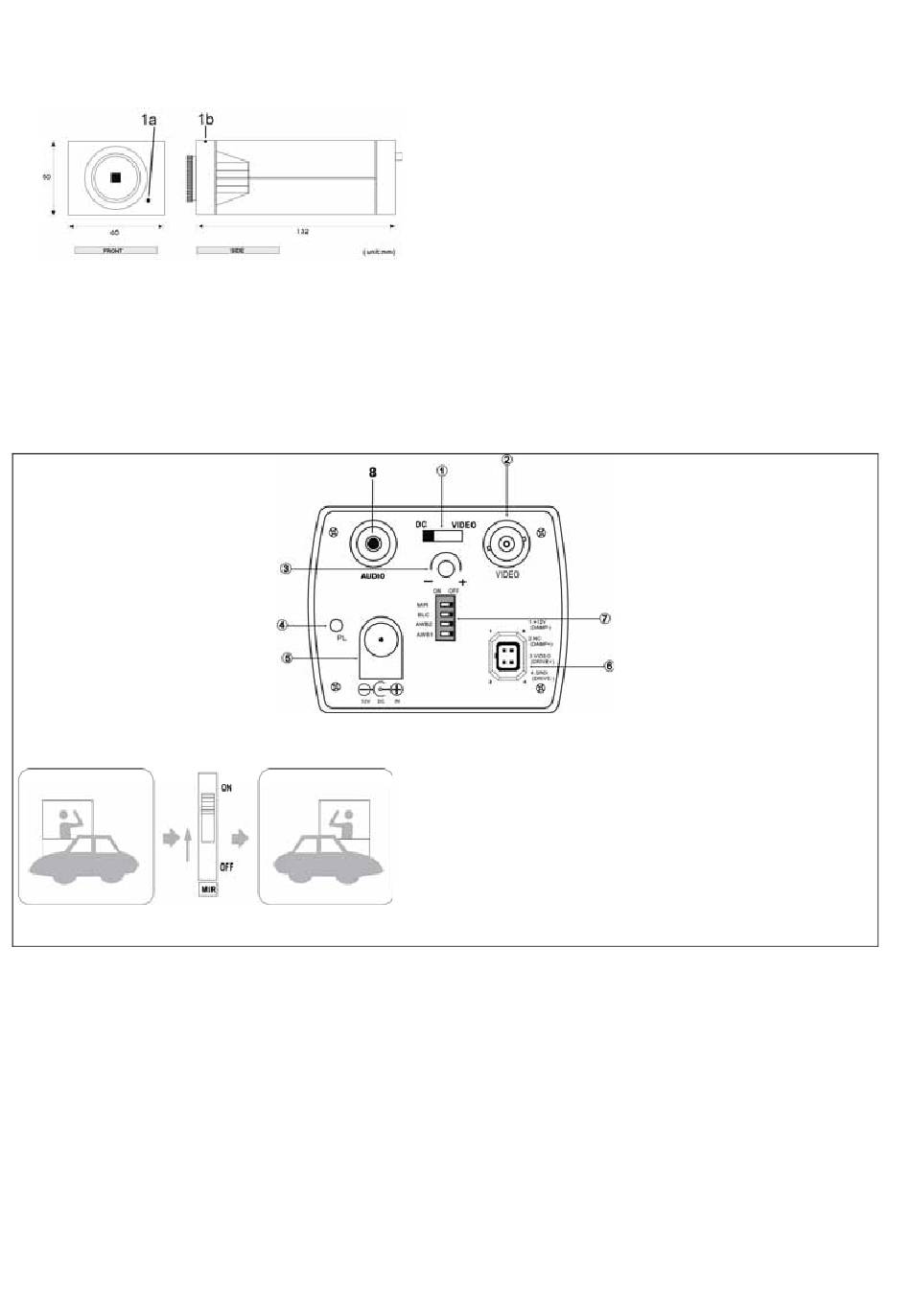

Description de la face arrière de la caméra :
MIR – Image inversée
1.
Bouton de sélection pour l'objectif auto iris avec commande automatique du diaphragme.
Réglez ce bouton selon l'objectif que vous avez choisi.
Commande DC : Choisissez ce réglage si votre objectif auto iris a besoin d'un signal de commande DC.
Commande Vidéo : Choisissez ce réglage si votre objectif auto iris a besoin d'un signal de commande Vidéo.
2.
Prise Vidéo : Branchez la prise BNC sur l'entrée Vidéo de votre moniteur/téléviseur.
3.
Réglage du diaphragme DC : Avec les objectifs auto iris disposant d'une commande DC, cette vis de réglage permet d'ajuster le diaphragme.
Avec les objectifs auto iris disposant d'une commande signal Vidéo, ce réglage est effectué sur l'objectif.
4.
Affichage du fonctionnement : Le voyant DEL est allumé en jaune lorsque l'alimentation électrique est correctement raccordée.
5.
Prise pour brancher l'alimentation électrique : Branchez cette prise (12 V/DC) sur l'adaptateur fourni.
6.
Affectation de la prise de commande pour l'objectif auto iris
Commande Vidéo
All manuals and user guides at all-guides.com
1a) Microphone (ne pas couvrir)
1b) Vis d'arrêt
Commande DC
