Die Schutzkappen an der Kamera und am beiliegenden Objektiv durch Drehen gegen den Uhrzeigersinn entfernen. Nun das Objektiv in die Kamera schrauben.
Bei Verwendung eines Objektivs mit C-Fassung müssen Sie den Adapterring im Objektivaufnehmer entfernen. Hierzu die Halteschraube (1a) lösen und nach
erfolgter Montage wieder festschrauben. Wird ein Auto-Iris-Objektiv verwendet, muss der dazugehörige Stecker in die Steuerbuchse (6) gesteckt werden.
Verbinden Sie das beiliegende Netzteil mit der Niedervoltbuchse (5). Die Kamera wird über eine BNC-Leitung an dem Monitor/TV-Gerät angeschlossen. Sollte Ihr
Monitor/TV-Gerät einen Cinch-Eingang besitzen, müssen Sie einen Adapter (BNC-Stecker auf Cinch) verwenden. Für die Tonübertragung verbinden Sie die
Cinch-Audiobuchse (8) mit Ihren Monitor/TV-Gerät.

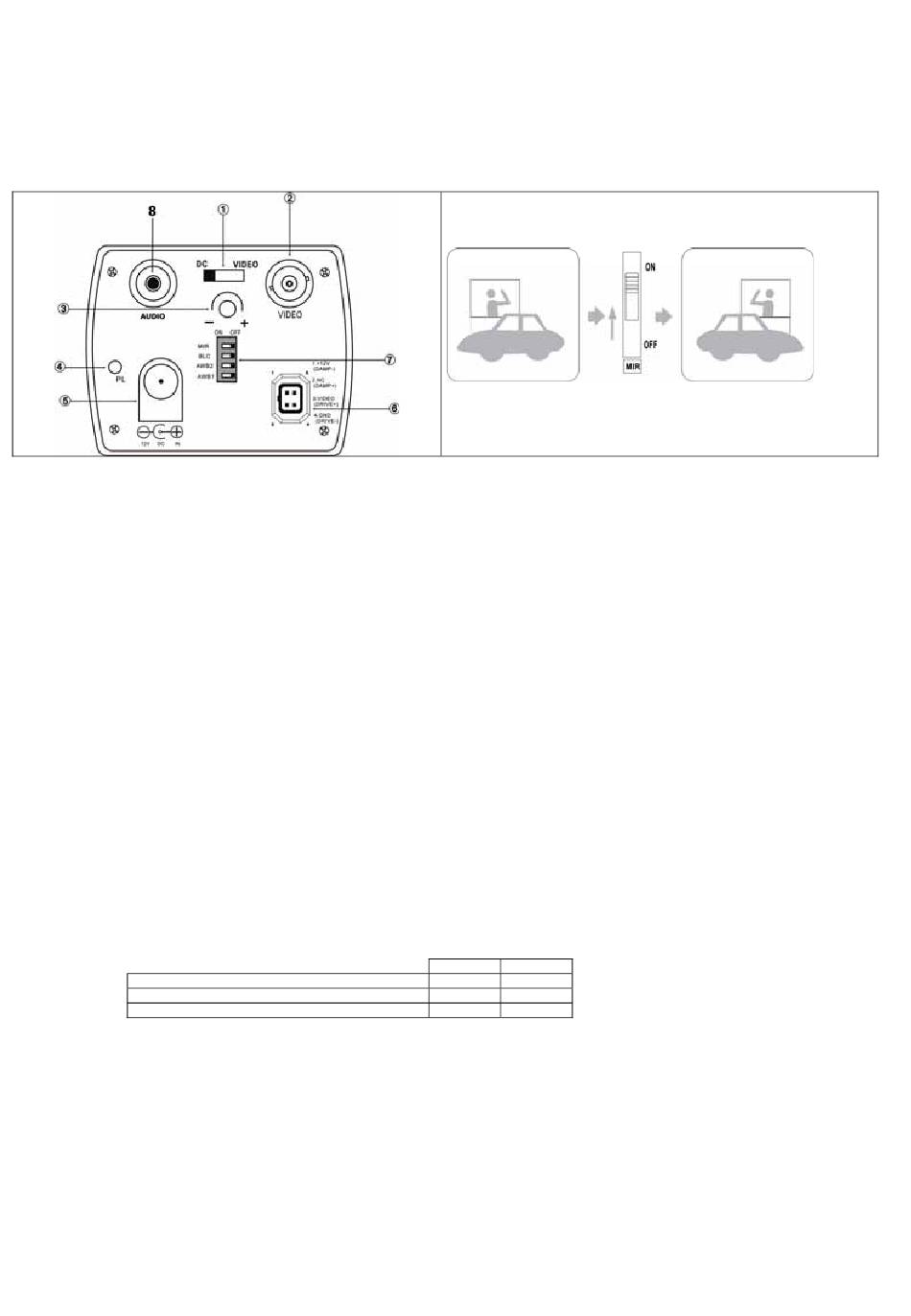

Beschreibung der Kamerarückseite:
1.
Wählschalter für Auto-Iris-Objektive mit automatischer Blendensteuerung.
Stellen Sie diesen Schalter nach Ihrem gewählten Objektiv ein.
DC-Ansteuerung: Wählen Sie diese Einstellung, wenn Ihr Auto-Iris-Objektiv ein DC-Steuersignal benötigt.
Video-Ansteuerung: Wählen Sie diese Einstellung, wenn Ihr Auto-Iris-Objektiv ein Video-Steuersignal benötigt.
2.
Videobuchse: Verbinden Sie die BNC-Buchse mit dem Video-Eingang Ihres TV-Gerätes/Monitor.
3.
DC-Blendeneinstellung: Bei Auto-Iris-Objektiven mit DC-Ansteuerung kann an dieser Einstellschraube die Blende justiert werden. Bei Auto-Iris-Objektiven
mit Videosignal-Ansteuerung wird diese Einstellung am Objektiv vorgenommen.
4.
Betriebsanzeige: Die LED leuchtet gelb, bei korrekt angeschlossener Stromversorgung.
5.
Anschlussbuchse für Stromversorgung: Verbinden Sie diese Buchse (12V/DC) mit dem beiliegenden Netzteil.
6.
Belegung der Steuerbuchse für Auto-Iris-Objektiv
Video-Ansteuerung
Pin 1
Stromversorgung (9V 50mA)
Pin 2
Nicht belegt
Pin 3
Video Signal
Pin 4
Erde
7.
Funktionsschalter
•
MIR – spiegelverkehrte Darstellung
Bei Position „ON" wird das Bild spiegelverkehrt dargestellt. Diese Funktion ist nützlich bei der Überwachung eines Fahrzeughecks (LKW, Bus). Bei
„OFF" wird das Bild normal wiedergeben.
•
BLC – Gegenlichtkompensation
Bei Position „ON" wird der Bildmittelpunkt aufgehellt und der Bildrand abgedunkelt. Diese Funktion ist nützlich bei einer starken Hintergrundbeleuchtung.
Schalten Sie auf Position „OFF", wenn das überwachte Objekt nicht im Mittelpunkt ist oder eine schwache Gegenlichtquelle vorhanden ist.
•
AWB 2/AWB 1 – Automatischer Weißabgleich
Dieser Abgleich ist erforderlich, um das zu überwachende Objekt in der neutralen Grundfarbe darzustellen.
Automatische Regelung
Überwiegende Überwachung bei Tageslicht
Überwiegende Überwachung bei Kunstlicht
8.
Audiobuchse: Verbinden Sie die Cinch-Audiobuchse mit Ihren Monitor/TV-Gerät.
Bedienung
Nach dem Anschluss von Video- und Audioausgang, der Spannungsversorgung und Montage des Objektivs ist die Kamera einsatzbereit. Stecken Sie das Netzteil
in die Steckdose.
Schalten Sie Ihr Fernsehgerät oder den Monitor ein und wählen Sie den Eingang, an dem die Kamera angeschlossen ist (z.B. AV-Eingang am Fernsehgerät).
Das Bild der Kamera erscheint auf dem Bildschirm. Sollte wider Erwarten auf dem Bildschirm kein Bild erscheinen oder sonst eine Fehlfunktion zu erkennen ist, so
schalten Sie sofort die Betriebsspannung ab, das TV-Gerät/Monitor aus und prüfen noch einmal entsprechend der Checkliste „Behebung von Störungen" weiter
hinten in dieser Anleitung.
