Auf Reiter „Channel Mapping" [Kanalzuordnung] klicken. Daraufhin werden die
12.
Kanäle angezeigt, die zur Konfigurierung des UDS-Diagramms erforderlich sind,
um mit dem jeweiligen UDS-Gerät Tests durchführen zu können. Die Kanäle für
die bei der Installation gewählten Geräte sind bereits angegeben.
* Anmerkung: Bei Anschluss von mehr als zwei UDS-Geräten müssen die angegebenen Kanäle für ein
etwaiges Zusatzgerät bzw. für etwaige Zusatzgeräte festgelegt werden. Liste bis zur ersten leeren Zeile
nach unten rollen, dann zunächst den Namen des Geräts [„Device Name"], dann den Hardwarekanal für
das Gerät [„Device HW Channel"] und anschließend den virtuellen UDS-Kanal [„UDS Virtual Channel"]
wählen.
Nach Festlegen aller Wahlen auf OK klicken.
13.
Im UDS120-Hauptfenster auf „Config > Set up/Modify" [Config-Datei >
14.
konfigurieren/modifizieren] klicken.
Konfigurationsdatei erstellen, die alle unter Reiter „Channel Mapping"
15.
[Kanalzuordnung] in Spalte „UDS Virtual Channel" [virtueller UDS-Kanal]
angegebenen Kanäle enthält. Gemäß Kanalliste laut Anzeige im Zuge von Schritt

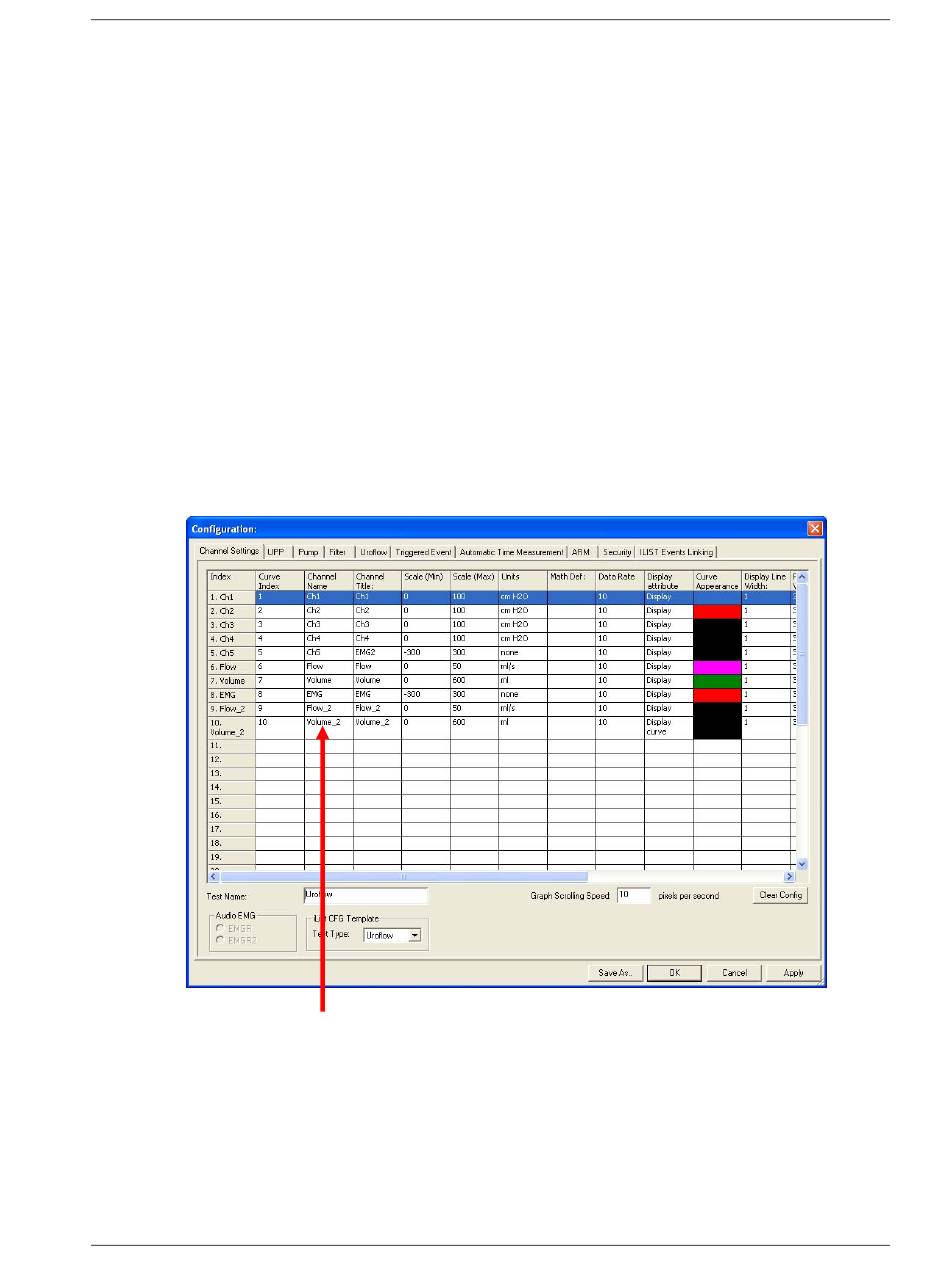

12 sieht die Konfigurationsdatei beispielsweise wie folgt aus:
Eintrag aller Namen der virtuellen UDS-Kanäle unter Reiter
In Feld „Test Name" [Testname] Testnamen eintragen. Diese Konfigurationsdatei
16.
dient als Testdurchführungsgrundlage für alle angeschlossenen Geräte.
Auf OK klicken.
17.
Die Einrichtung der UDS120-Software für Anschluss an mehrere Geräte ist
18.
abgeschlossen.
UrocapIII™ Benutzerhandbuch
42
