Anschlussraum
Klemmenbelegung
12

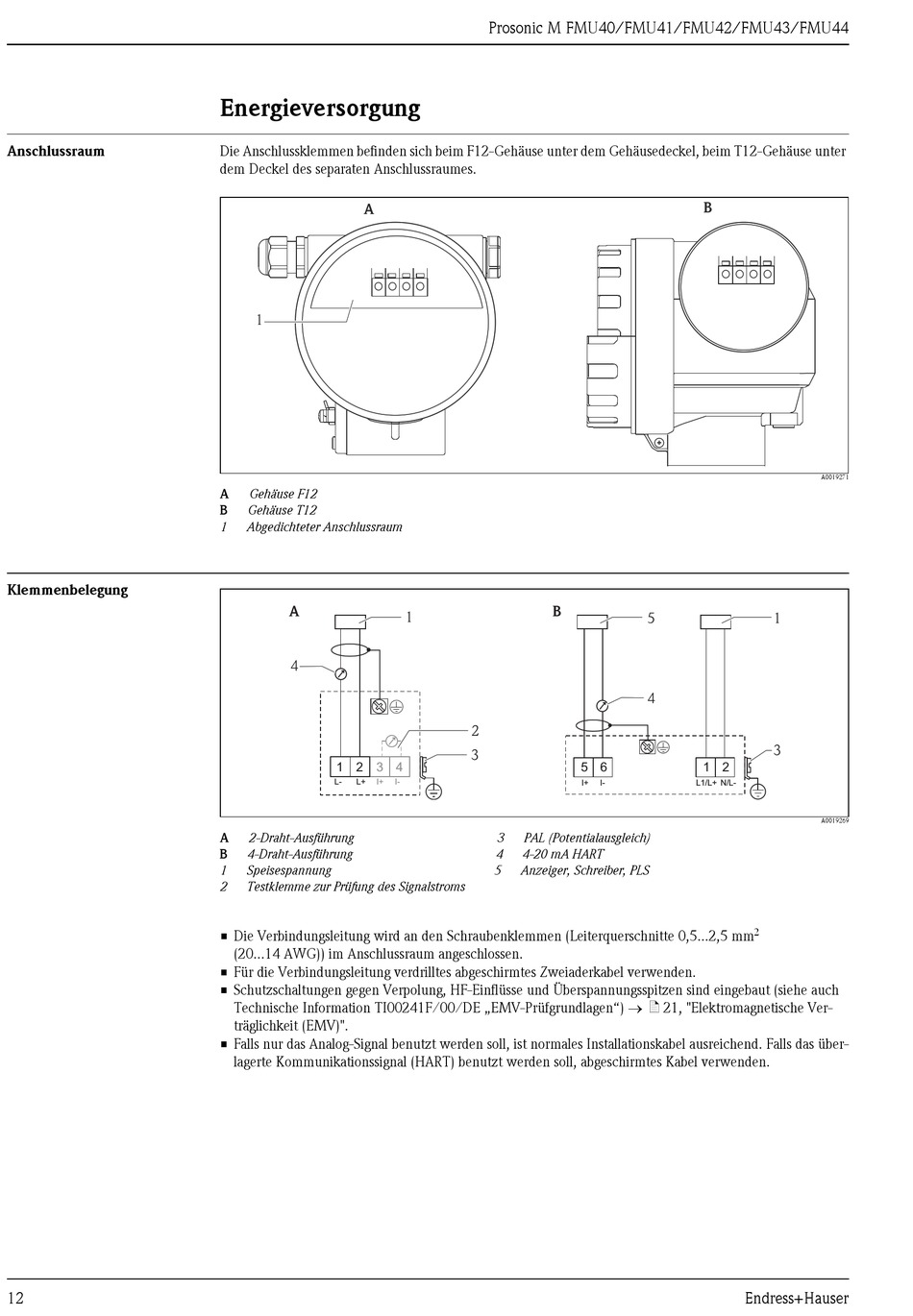

Energieversorgung
Die Anschlussklemmen befinden sich beim F12-Gehäuse unter dem Gehäusedeckel, beim T12-Gehäuse unter
dem Deckel des separaten Anschlussraumes.
A
1
A
Gehäuse F12
B
Gehäuse T12
1
Abgedichteter Anschlussraum
A
4
1 2
3 4
L-
L+
I+
A
2-Draht-Ausführung
B
4-Draht-Ausführung
1
Speisespannung
2
Testklemme zur Prüfung des Signalstroms
• Die Verbindungsleitung wird an den Schraubenklemmen (Leiterquerschnitte 0,5...2,5 mm
(20...14 AWG)) im Anschlussraum angeschlossen.
• Für die Verbindungsleitung verdrilltes abgeschirmtes Zweiaderkabel verwenden.
• Schutzschaltungen gegen Verpolung, HF-Einflüsse und Überspannungsspitzen sind eingebaut (siehe auch
Technische Information TI00241F/00/DE „EMV-Prüfgrundlagen") ä 21, "Elektromagnetische Ver-
träglichkeit (EMV)".
• Falls nur das Analog-Signal benutzt werden soll, ist normales Installationskabel ausreichend. Falls das über-
lagerte Kommunikationssignal (HART) benutzt werden soll, abgeschirmtes Kabel verwenden.
Prosonic M FMU40/FMU41/FMU42/FMU43/FMU44
B
1
2
3
I-
3
PAL (Potentialausgleich)
4
4-20 mA HART
5
Anzeiger, Schreiber, PLS
B
5
4
5 6
1 2
I+
I-
L1/L+ N/L-
Endress+Hauser
A0019271
1
3
A0019269
