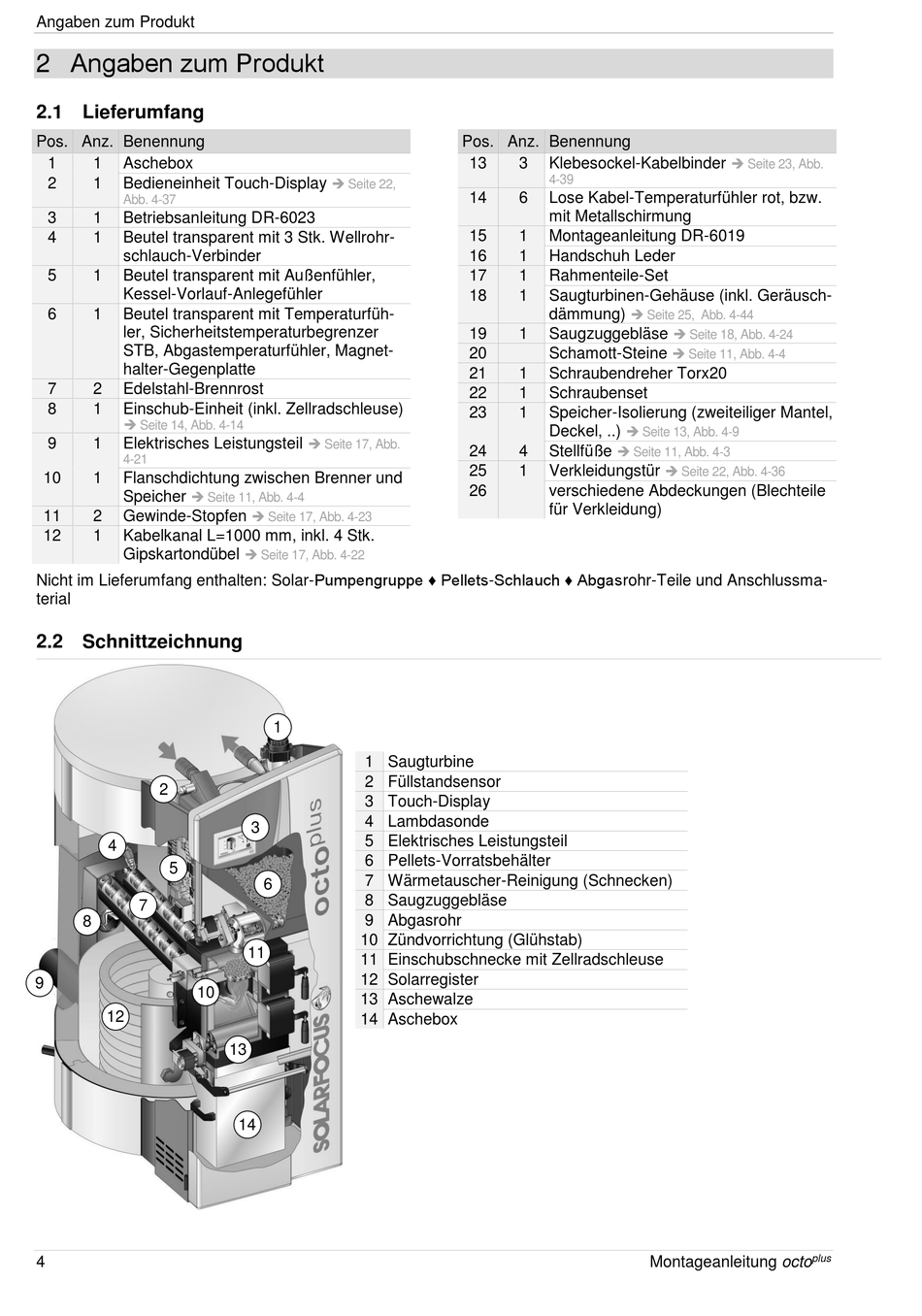

Angaben Zum Produkt; Lieferumfang; Schnittzeichnung - SOLARFOCUS octo plus 10 Montageanleitung

Angaben zum Produkt

2 Angaben zum Produkt

2.1 Lieferumfang

Pos. Anz. Benennung
1 1 Aschebox
2 1 Bedieneinheit Touch-Display
Abb. 4-37
3 1 Betriebsanleitung DR-6023
4 1 Beutel transparent mit 3 Stk. Wellrohr-
schlauch-Verbinder
5 1 Beutel transparent mit Außenfühler,
Kessel-Vorlauf-Anlegefühler
6 1 Beutel transparent mit Temperaturfüh-
ler, Sicherheitstemperaturbegrenzer
STB, Abgastemperaturfühler, Magnet-
halter-Gegenplatte
7 2 Edelstahl-Brennrost
8 1 Einschub-Einheit (inkl. Zellradschleuse)
 Seite 14, Abb. 4-14
9 1 Elektrisches Leistungsteil
4-21
10 1 Flanschdichtung zwischen Brenner und
Speicher  Seite 11, Abb. 4-4
11 2 Gewinde-Stopfen
12 1 Kabelkanal L=1000 mm, inkl. 4 Stk.
Gipskartondübel
Nicht im Lieferumfang enthalten: Solar-Pumpengruppe ♦ Pellets-Schlauch ♦ Abgasrohr-Teile und Anschlussma-
terial

2.2 Schnittzeichnung

2
4
5
7
8
9
10
12
4
 Seite 22,
 Seite 17, Abb.
 Seite 17, Abb. 4-23
 Seite 17, Abb. 4-22
1
1 Saugturbine
2 Füllstandsensor
3 Touch-Display
4 Lambdasonde
3
5 Elektrisches Leistungsteil
6 Pellets-Vorratsbehälter
7 Wärmetauscher-Reinigung (Schnecken)
6
8 Saugzuggebläse
9 Abgasrohr
10 Zündvorrichtung (Glühstab)
11
11 Einschubschnecke mit Zellradschleuse
12 Solarregister
13 Aschewalze
14 Aschebox
13
14
Pos. Anz. Benennung
13 3 Klebesockel-Kabelbinder
4-39
14 6 Lose Kabel-Temperaturfühler rot, bzw.
mit Metallschirmung
15 1 Montageanleitung DR-6019
16 1 Handschuh Leder
17 1 Rahmenteile-Set
18 1 Saugturbinen-Gehäuse (inkl. Geräusch-
dämmung)
19 1 Saugzuggebläse
20 Schamott-Steine
21 1 Schraubendreher Torx20
22 1 Schraubenset
23 1 Speicher-Isolierung (zweiteiliger Mantel,
Deckel, ..)  Seite 13, Abb. 4-9
24 4 Stellfüße  Seite 11, Abb. 4-3
25 1 Verkleidungstür
26 verschiedene Abdeckungen (Blechteile
für Verkleidung)
 Seite 23, Abb.
 Seite 25, Abb. 4-44
 Seite 18, Abb. 4-24
 Seite 11, Abb. 4-4
 Seite 22, Abb. 4-36
Montageanleitung octo
plus
