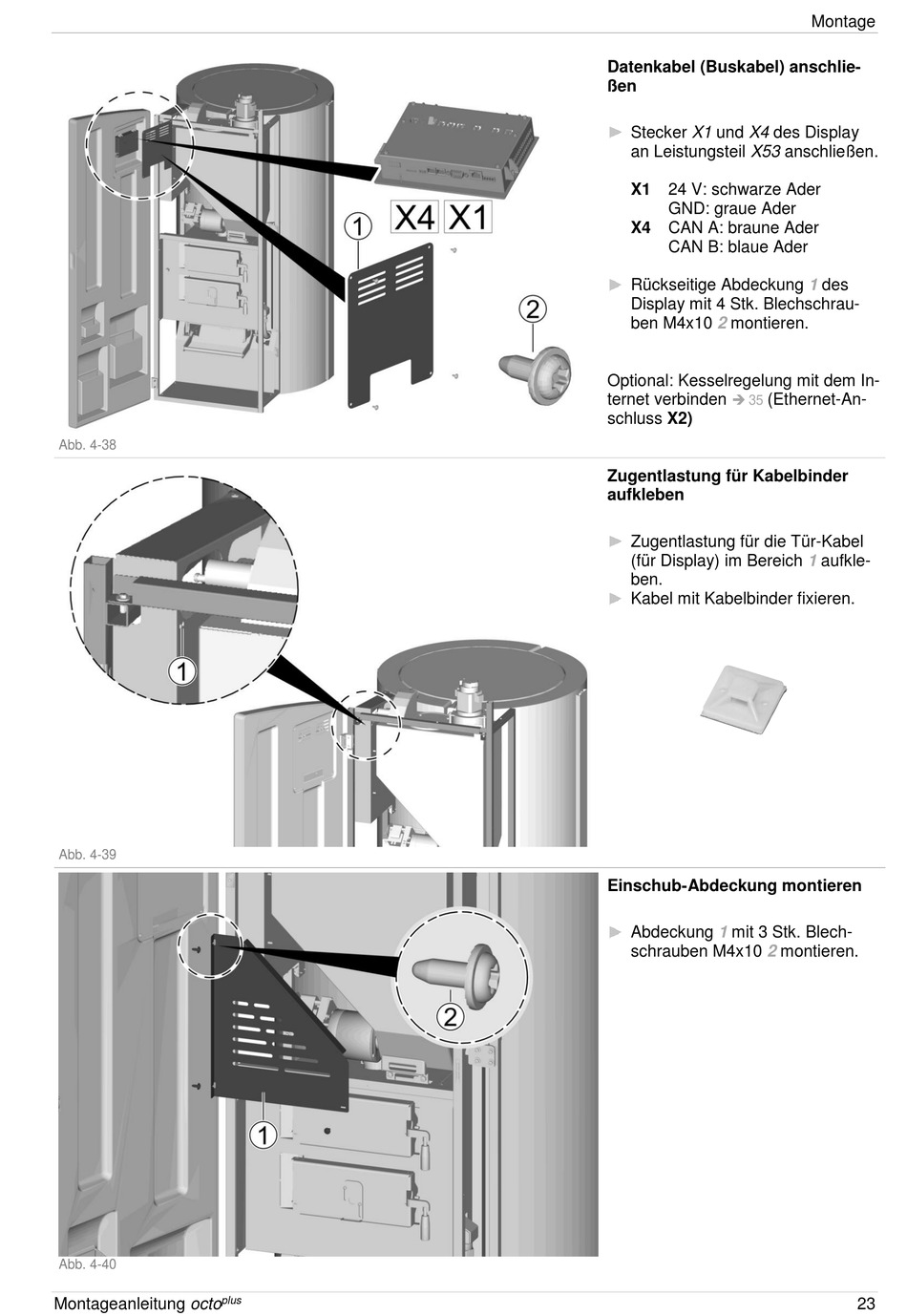

Abb. 4-38
Abb. 4-39
Abb. 4-40
plus
Montageanleitung octo
Datenkabel (Buskabel) anschlie-
ßen
Stecker X1 und X4 des Display
an Leistungsteil X53 anschließen.
X1 24 V: schwarze Ader
GND: graue Ader
X4 CAN A: braune Ader
CAN B: blaue Ader
Rückseitige Abdeckung
Display mit 4 Stk. Blechschrau-
ben M4x10 2 montieren.
Optional: Kesselregelung mit dem In-
ternet verbinden  35 (Ethernet-An-
schluss X2)
Zugentlastung für Kabelbinder
aufkleben
Zugentlastung für die Tür-Kabel
(für Display) im Bereich
ben.
Kabel mit Kabelbinder fixieren.
Einschub-Abdeckung montieren
Abdeckung 1 mit 3 Stk. Blech-
schrauben M4x10 2
Montage
1 des
1 aufkle-
montieren.
