Hydraulischer Anschluss

Die Einhaltung der oberhalb angeführten Normen/Vorschriften ist vom Heizungsbauer zu gewährleisten.

Herstellerseitige Anforderungen der Hocheffizienz-Heizungspumpen: > Das Heizungswasser muss die Vor-
gaben der Norm VDI 2035 erfüllen.

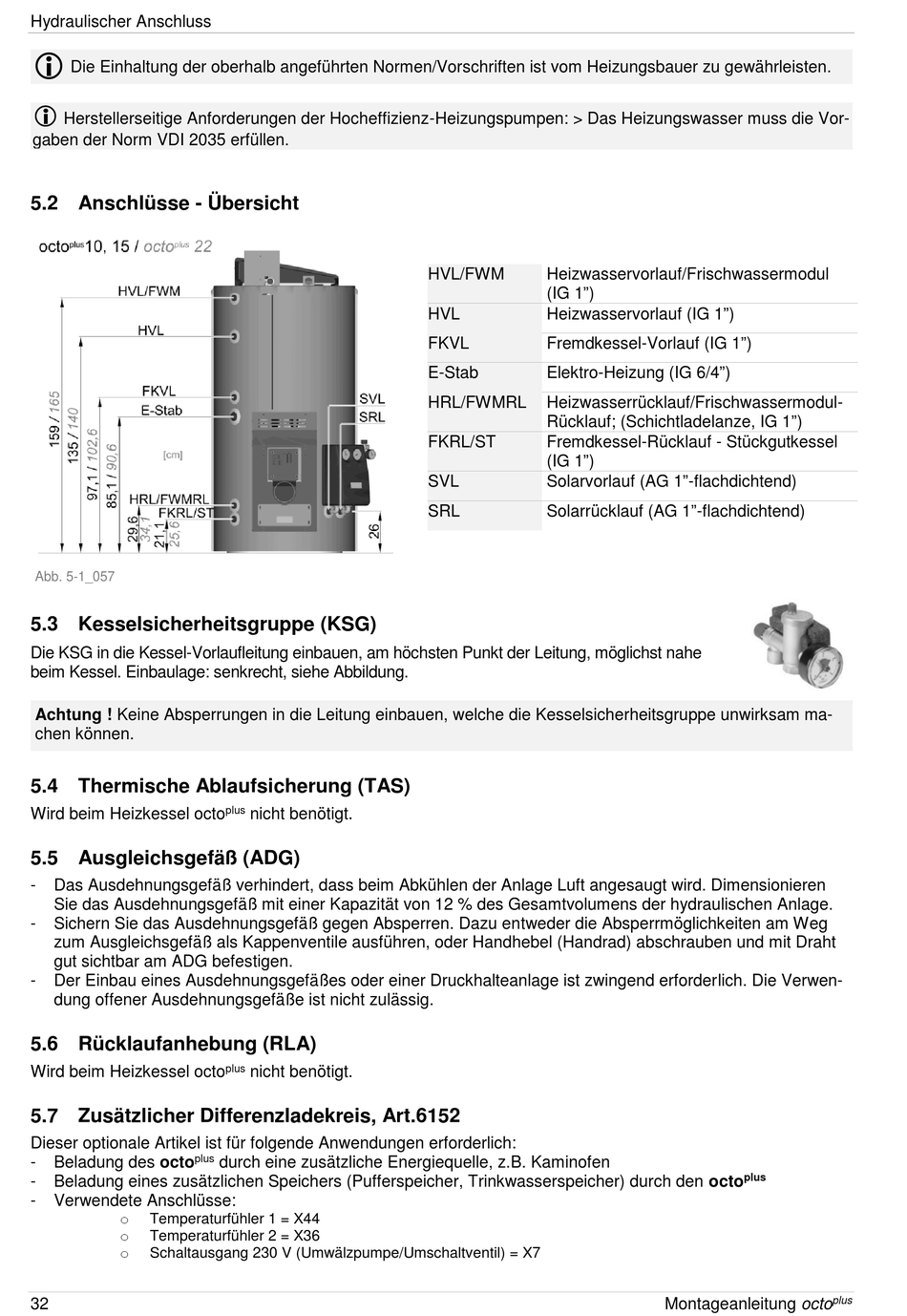

5.2 Anschlüsse - Übersicht
Abb. 5-1_057

5.3 Kesselsicherheitsgruppe (KSG)

Die KSG in die Kessel-Vorlaufleitung einbauen, am höchsten Punkt der Leitung, möglichst nahe
beim Kessel. Einbaulage: senkrecht, siehe Abbildung.
Achtung ! Keine Absperrungen in die Leitung einbauen, welche die Kesselsicherheitsgruppe unwirksam ma-
chen können.

5.4 Thermische Ablaufsicherung (TAS)

Wird beim Heizkessel octo
5.5 Ausgleichsgefäß (ADG)
- Das Ausdehnungsgefäß verhindert, dass beim Abkühlen der Anlage Luft angesaugt wird. Dimensionieren
Sie das Ausdehnungsgefäß mit einer Kapazität von 12 % des Gesamtvolumens der hydraulischen Anlage.
- Sichern Sie das Ausdehnungsgefäß gegen Absperren. Dazu entweder die Absperrmöglichkeiten am Weg
zum Ausgleichsgefäß als Kappenventile ausführen, oder Handhebel (Handrad) abschrauben und mit Draht
gut sichtbar am ADG befestigen.
- Der Einbau eines Ausdehnungsgefäßes oder einer Druckhalteanlage ist zwingend erforderlich. Die Verwen-
dung offener Ausdehnungsgefäße ist nicht zulässig.
5.6 Rücklaufanhebung (RLA)
Wird beim Heizkessel octo
5.7 Zusätzlicher Differenzladekreis, Art.6152
Dieser optionale Artikel ist für folgende Anwendungen erforderlich:
plus
- Beladung des octo
- Beladung eines zusätzlichen Speichers (Pufferspeicher, Trinkwasserspeicher) durch den octo
- Verwendete Anschlüsse:
o
Temperaturfühler 1 = X44
o
Temperaturfühler 2 = X36
o
Schaltausgang 230 V (Umwälzpumpe/Umschaltventil) = X7
32
plus nicht benötigt.
plus nicht benötigt.
durch eine zusätzliche Energiequelle, z.B. Kaminofen
HVL/FWM Heizwasservorlauf/Frischwassermodul
(IG 1")
HVL Heizwasservorlauf (IG 1")
FKVL Fremdkessel-Vorlauf (IG 1")
E-Stab Elektro-Heizung (IG 6/4")
HRL/FWMRL Heizwasserrücklauf/Frischwassermodul-
Rücklauf; (Schichtladelanze, IG 1")
FKRL/ST Fremdkessel-Rücklauf - Stückgutkessel
(IG 1")
SVL Solarvorlauf (AG 1"-flachdichtend)
SRL Solarrücklauf (AG 1"-flachdichtend)
plus
plus
Montageanleitung octo
