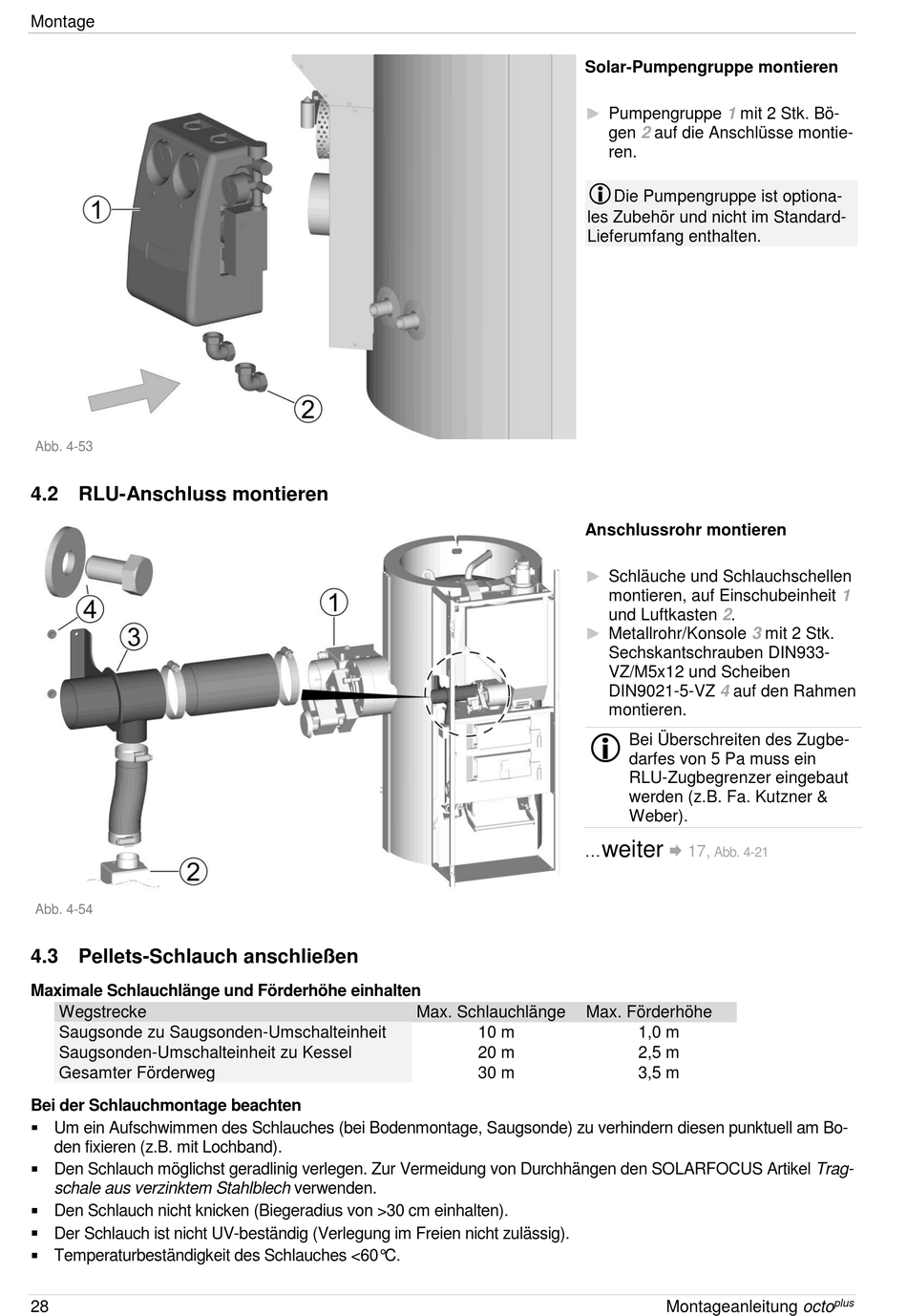

Montage
Abb. 4-53

4.2 RLU-Anschluss montieren

Abb. 4-54
4.3 Pellets-Schlauch anschließen
Maximale Schlauchlänge und Förderhöhe einhalten
Wegstrecke
Saugsonde zu Saugsonden-Umschalteinheit
Saugsonden-Umschalteinheit zu Kessel
Gesamter Förderweg
Bei der Schlauchmontage beachten
Um ein Aufschwimmen des Schlauches (bei Bodenmontage, Saugsonde) zu verhindern diesen punktuell am Bo-
den fixieren (z.B. mit Lochband).
Den Schlauch möglichst geradlinig verlegen. Zur Vermeidung von Durchhängen den SOLARFOCUS Artikel Trag-
schale aus verzinktem Stahlblech verwenden.
Den Schlauch nicht knicken (Biegeradius von >30 cm einhalten).
Der Schlauch ist nicht UV-beständig (Verlegung im Freien nicht zulässig).
Temperaturbeständigkeit des Schlauches <60°C.
28
Solar-Pumpengruppe montieren

les Zubehör und nicht im Standard-
Lieferumfang enthalten.
Anschlussrohr montieren

...
Max. Schlauchlänge Max. Förderhöhe
10 m
20 m
30 m
Pumpengruppe 1 mit 2 Stk. Bö-
gen 2 auf die Anschlüsse montie-
ren.
Die Pumpengruppe ist optiona-
Schläuche und Schlauchschellen
montieren, auf Einschubeinheit
und Luftkasten 2.
Metallrohr/Konsole 3 mit 2 Stk.
Sechskantschrauben DIN933-
VZ/M5x12 und Scheiben
DIN9021-5-VZ 4 auf den Rahmen
montieren.
Bei Überschreiten des Zugbe-
darfes von 5 Pa muss ein
RLU-Zugbegrenzer eingebaut
werden (z.B. Fa. Kutzner &
Weber).
weiter
 17,
Abb. 4-21
1,0 m
2,5 m
3,5 m
