Elektrischer Anschluss

6 Elektrischer Anschluss
GEFAHR
Bei Arbeiten an elektrischen Teilen des Produktes/ der Anlage besteht Gefahr von Strom-
schlag !  Vor Arbeiten an der Elektrik Produkt/Anlage von der Stromversorgung trennen und gegen Wieder-
einschalten sichern.
6.1 Anschlüsse am Kessel-Leistungsteil

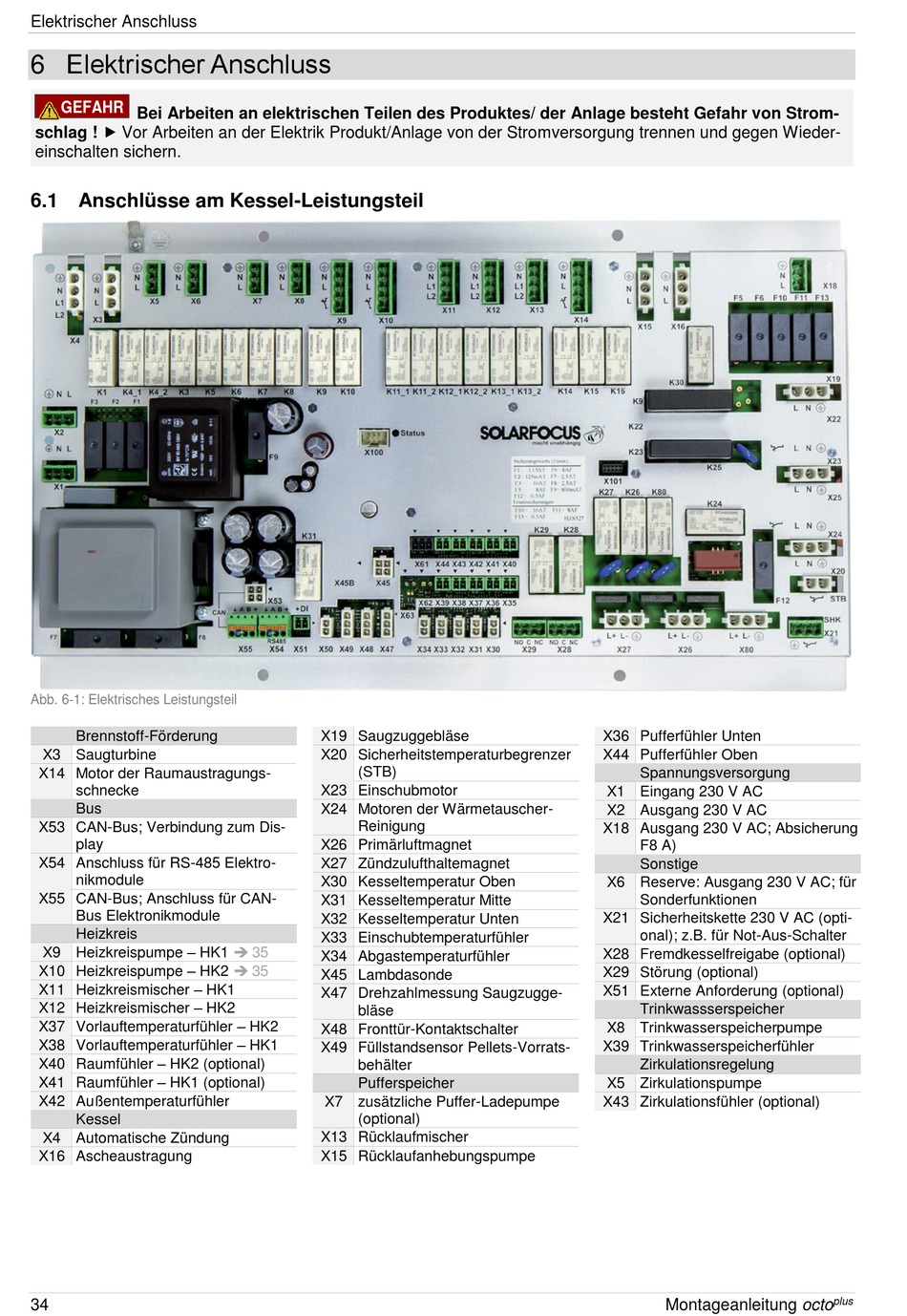

Abb. 6-1: Elektrisches Leistungsteil
Brennstoff-Förderung
X3 Saugturbine
X14 Motor der Raumaustragungs-
schnecke
Bus
X53 CAN-Bus; Verbindung zum Dis-
play
X54 Anschluss für RS-485 Elektro-
nikmodule
X55 CAN-Bus; Anschluss für CAN-
Bus Elektronikmodule
Heizkreis
X9 Heizkreispumpe – HK1
X10 Heizkreispumpe – HK2
X11 Heizkreismischer – HK1
X12 Heizkreismischer – HK2
X37 Vorlauftemperaturfühler – HK2
X38 Vorlauftemperaturfühler – HK1
X40 Raumfühler – HK2 (optional)
X41 Raumfühler – HK1 (optional)
X42 Außentemperaturfühler
Kessel
X4 Automatische Zündung
X16 Ascheaustragung
34
X19 Saugzuggebläse
X20 Sicherheitstemperaturbegrenzer
(STB)
X23 Einschubmotor
X24 Motoren der Wärmetauscher-
Reinigung
X26 Primärluftmagnet
X27 Zündzulufthaltemagnet
X30 Kesseltemperatur Oben
X31 Kesseltemperatur Mitte
X32 Kesseltemperatur Unten
X33 Einschubtemperaturfühler
 35
X34 Abgastemperaturfühler
 35
X45 Lambdasonde
X47 Drehzahlmessung Saugzugge-
bläse
X48 Fronttür-Kontaktschalter
X49 Füllstandsensor Pellets-Vorrats-
behälter
Pufferspeicher
X7 zusätzliche Puffer-Ladepumpe
(optional)
X13 Rücklaufmischer
X15 Rücklaufanhebungspumpe
X36 Pufferfühler Unten
X44 Pufferfühler Oben
Spannungsversorgung
X1 Eingang 230 V AC
X2 Ausgang 230 V AC
X18 Ausgang 230 V AC; Absicherung
F8 A)
Sonstige
X6 Reserve: Ausgang 230 V AC; für
Sonderfunktionen
X21 Sicherheitskette 230 V AC (opti-
onal); z.B. für Not-Aus-Schalter
X28 Fremdkesselfreigabe (optional)
X29 Störung (optional)
X51 Externe Anforderung (optional)
Trinkwassserspeicher
X8 Trinkwasserspeicherpumpe
X39 Trinkwasserspeicherfühler
Zirkulationsregelung
X5 Zirkulationspumpe
X43 Zirkulationsfühler (optional)
