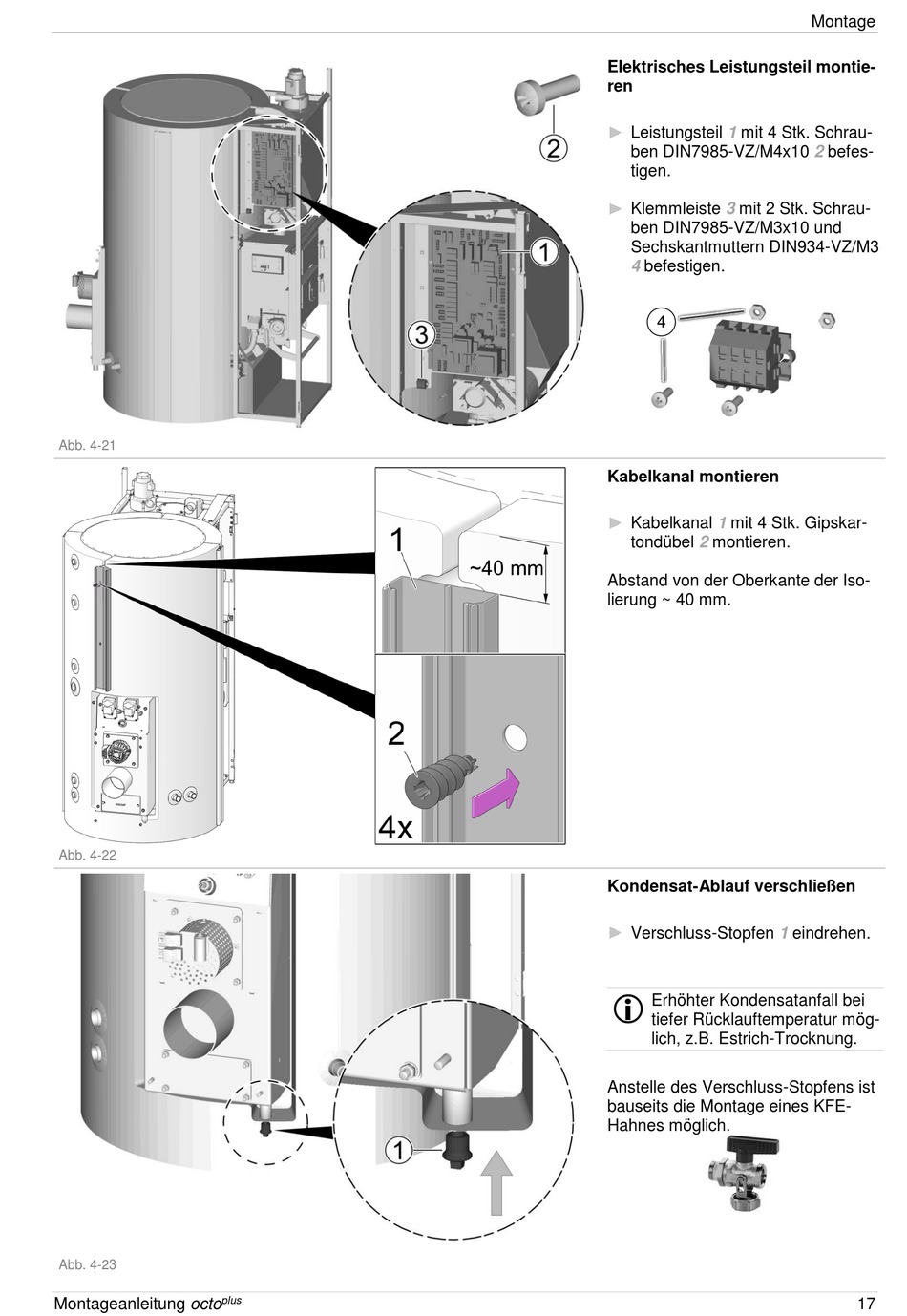

SOLARFOCUS octo plus 10 Montageanleitung Seite 17

Abb. 4-21
Abb. 4-22
Abb. 4-23
plus
Montageanleitung octo
Elektrisches Leistungsteil montie-
ren
Leistungsteil 1 mit 4 Stk. Schrau-
ben DIN7985-VZ/M4x10
tigen.
Klemmleiste 3 mit 2 Stk. Schrau-
ben DIN7985-VZ/M3x10 und
Sechskantmuttern DIN934-VZ/M3
4 befestigen.
4
Kabelkanal montieren
Kabelkanal 1 mit 4 Stk. Gipskar-
tondübel 2 montieren.
Abstand von der Oberkante der Iso-
lierung ~ 40 mm.
Kondensat-Ablauf verschließen
Verschluss-Stopfen

Erhöhter Kondensatanfall bei
tiefer Rücklauftemperatur mög-
lich, z.B. Estrich-Trocknung.
Anstelle des Verschluss-Stopfens ist
bauseits die Montage eines KFE-
Hahnes möglich.
Montage
2 befes-
1 eindrehen.
17
