Die Schwingmühle MM 500 control

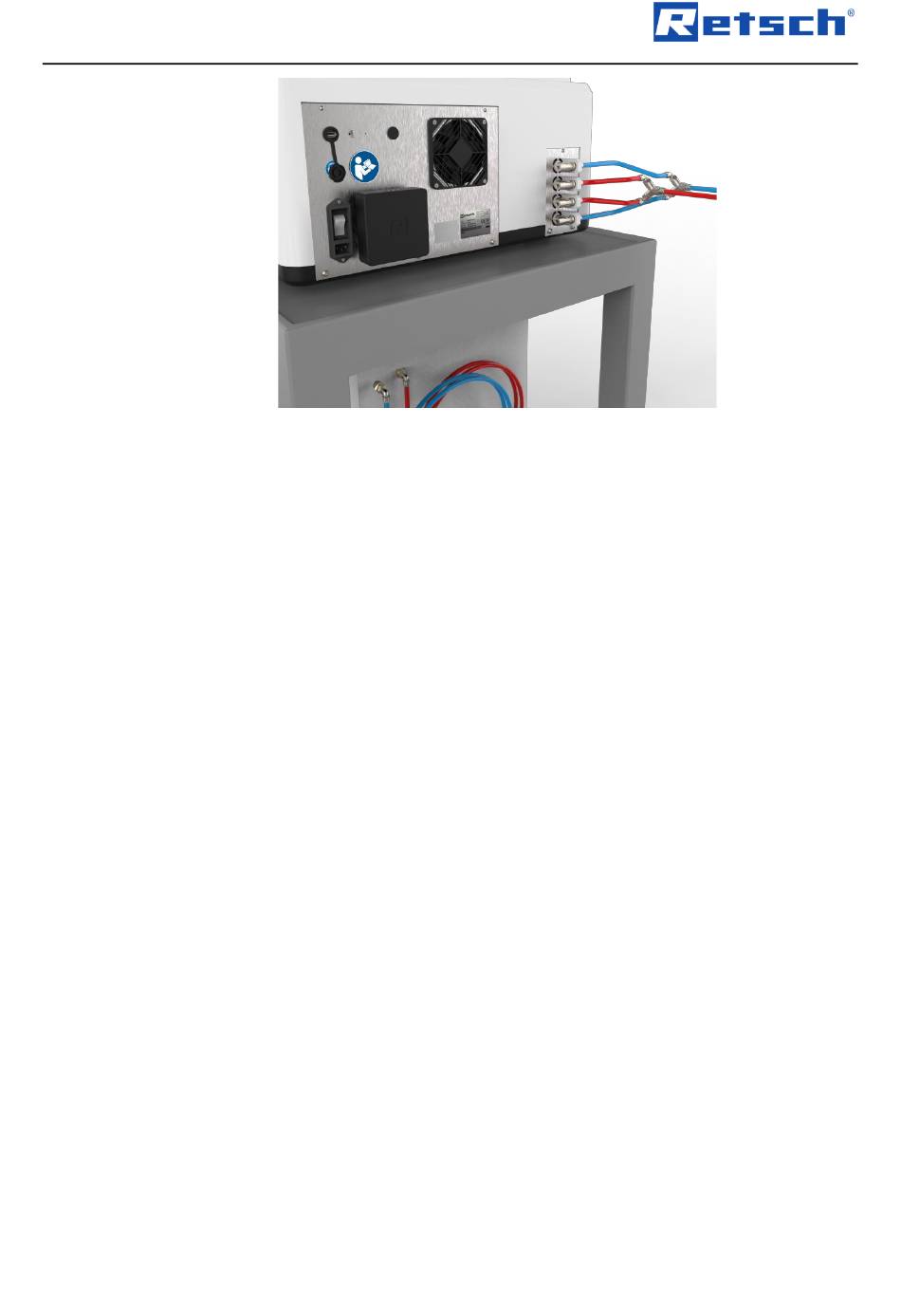

Abb. 20: Die vormontierte Schlauchbaugruppe
3.4.6 Systemübersicht MM 500 control und Kryostat
Das unten gezeigte Schema veranschaulicht den internen Flüssigkeitskreislauf beim Anschluss
eines Kryostaten. Gezeigt sind die Systemgrenzen der MM 500 control (links) sowie des
Kryostaten (rechts). Der Kryostat verfügt über zwei hydraulische Anschlüsse: Vorlauf und
Rücklauf. Die MM 500 control verfügt über vier Anschlüsse: Vorlauf und Rücklauf für jeweils die
rechte und die linke Kühlplatte (INPUT LEFT, INPUT RIGHT, OUTPUT LEFT, OUTPUT
RIGHT). Beide Geräte werden durch ein optionales Schlauchset verbunden (Art.-Nr.
02.707.0188).
Vom Kryostaten wird die Temperierflüssigkeit für die MM 500 control bereitgestellt. Der Kryostat
verfügt über eine interne Pumpe, die den Förderdruck aufbaut und das Temperiermedium durch
den Wärmetauscher und die Flüssigkeitsleitungen bewegt. Das Temperiermedium verlässt den
Kryostaten am Vorlaufanschluss. Durch Y-Verbinder wird der Volumenstrom aufgeteilt und zu
den beiden Kühlplatten der MM 500 control geleitet. Die Drehdurchführungen ermöglichen den
Transport des Temperiermediums zu den Kühlplatten in der schwingenden Mahlbecher-
halterungen. An der Kühlplatte wird die Kühlleistung bzw. Heizleistung des Temperiermediums
an die Kühlplatten abgegeben. Der Mahlbecher wird dadurch indirekt von der Unterseite gekühlt
bzw. geheizt. Die Temperatur der Kühlplatten wird mit jeweils einem Temperatursensor in der
linken und rechten Kühlplatte detektiert. Nachdem das Temperiermedium die Kühlplatten
passiert hat, fließt es durch die Drehdurchführungen zum Geräteausgang und gelangt zum
Kryostaten zurück. Der zuvor aufgeteilte Volumenstrom wird durch Y-Verbinder wieder
zusammengeführt. Im Kryostaten wird das Temperiermedium von neuem abgekühlt bzw.
aufgeheizt.
33
