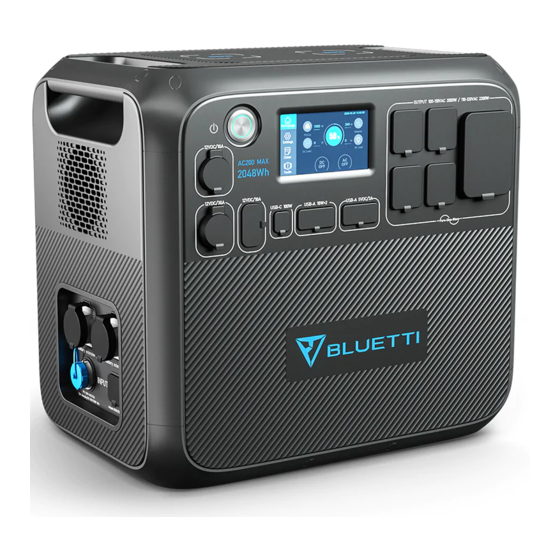

AC200MAX Portable Power Station
Please read this manual before use and follow its guidance. Keep this manual for future reference.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bluetti AC200MAX

Inhaltszusammenfassung für Bluetti AC200MAX

  • Seite 1 AC200MAX Portable Power Station Please read this manual before use and follow its guidance. Keep this manual for future reference.
  • Seite 2 User Manual Please read this manual before use and follow its guidance. Keep this manual for future reference.

  • Seite 3: Inhaltsverzeichnis

    10. CHARGING ..........11 11. DISCHARGING ........14 12. APPLICATION SCENARIO ......14 13. EXAMPLES OF LOADS ......15 14. AC200MAX + B230 CONNECTION ... 15 15. ESTIMATION OF OPERATING TIME .... 18 16. TECHNICAL SPECIFICATIONS ....18 17. TROUBLESHOOTING ......21 18.

  • Seite 4: English

    ● T500: 500W Adapter ● DOD: Depth of Discharge ● ECO Mode: A power-saving setting for the AC200MAX. When it is on, the AC power will automatically turn off over 4 hours low load(≤50W) or no load to save power drain.

  • Seite 5: Bluetti App

    BLUETTI may lead to poor connections to the hardware inside. ● Please use the original charger and cables only designed for the AC200MAX. The company shall not be liable for damage caused by third-party equipment, which also may invalidate your warranty.

  • Seite 6: In The Box

    Just Power On View the basic information of your AC200MAX on the phone after the unit connects with the App successfully. Press the 'gear icon' to customize the current working mode and parameters of your AC200MAX under 'Settings'. NOTE: Please keep your phone no more than 5m /16.4ft away from the AC200MAX during the update.
  • Seite 7 BLUETTI PV Charging Cable (XT90 - MC4 For solar charging, up to 15A, 900W. AC200MAX Portable Power Station Car Charging Cable (XT90 - Cigarette Lighter Port) Charge AC200MAX by car. AC200MAX Portable Power Station Multi-functional Aviation Cable (XT90 - Aviation) Expand the charging methods via PV input port.
  • Seite 8 DO NOT charge the lead-acid Optional battery via this cable. Input Cable AC Input Connecter (XT90 - DC7909) Charging AC200MAX via second T500 adapter from the PV input port. Optional Output Accessories 2V/30A Output Bundle (Aviation - XT60, XT60 - SPC45) Perfect for RV.
  • Seite 9 BLUETTI Optional Accessories B230 Battery Module Extra 2048Wh capacity, up to 2 B230 can be connected to AC200MAX. Optional Accessories B300 Battery Module Extra 3072Wh capacity, up to 2 B300 can be connected to AC200MAX.

  • Seite 10: Features

    RV 30. The TT-30 receptacle is commonly available in nearly all RV parks in the United  Battery extension port x 2pcs States and Canada. The port to connect AC200MAX with B230 or  USB-A 5V/3A output x 2pcs B300 battery pack. Classic USB-A ports.

  • Seite 11: Let's Get Started

    BLUETTI 7. LET'S GET STARTED (1) Startup: short press the power button to turn it on; the indicator light is on. (2) Shutdown: press and hold the power button for several seconds, and the indicator light will be off. Troubleshooting...

  • Seite 12: Touchscreen Operation

    Just Power On (4) View fault history, BMS, DSP, ARM, HMI hardware version. 9. TOUCHSCREEN OPERATION Note: ● The LCD touch screen is a resistive screen. It is recommended to lightly tap or touch the screen with fingers till it "beeps". ●...
  • Seite 13 US: 120V/60Hz EU: 230V/50Hz UK: 230V/50Hz DC Input Source: Select the right method you choose to charge AC200MAX. ECO Mode: When it's on, the AC power will automatically turn off over 4 hours low(≤50W) or no load to save power drain.

  • Seite 14: Charging

    10. CHARGING (1) From AC wall outlet ● Turn the AC200MAX ON and connect the plug of adapter to the wall outlet, the other side to the AC input port. Charging will automatically stop when it reaches 100%(4.6-5.1Hrs).
  • Seite 15 BLUETTI (3) Car Charging ● Connect the AC200MAX to the cigarette lighter port of the car via the car charging cable. ● Enter the setting section as Figure 1, set DC input source to 'Others'. ● The input current of car charging requirement: 8.2A (4) Generator Charging(gasoline, propane, or diesel) ●...
  • Seite 16 ● Enter the setting section as Figure 1 to set the DC input source to 'Others' to activate lead-acid battery charging, with the max current of 8.2A. Note: Accessory 9 is for charging the AC200MAX only. DO NOT use it for other purposes, like charging the lead-acid battery. Any injury or damage caused by failure to follow instructions will NOT be compensated.

  • Seite 17: Discharging

    BLUETTI Lead-acid Battery Solar Panels Adapter (AC200MAX Dual Charging System) 11. DISCHARGING (1) Turn on the 12V/30A, 12V/10A/, cigarette lighter, USB-A and USB-C output ports: press the power button, enter the homepage and tap the DC button and confirm. (2) Turn off the DC output: tap the DC button and confirm.

  • Seite 18: Examples Of Loads

    14. AC200MAX + B230 CONNECTION Capacity Expansion ● AC200MAX can expand the capacity by 1-2 B230 battery pack to 4096 - 6144Wh. ● AC200MAX can expand the capacity by 1-2 B300 battery pack to 5120 - 8192Wh. Please refer to bluetti support youtube channel for detailed installation...
  • Seite 19 P090A Battery Expansion Cable. a: Button 01 b: Button 02 a: Press to turn ON/OFF the Expansion Battery Function. b: Switch to LOCK/UNLOCK the cable with AC200MAX. c: Turn On B230 or B300 battery module.
  • Seite 20 Lock ① ② Lock Second Step First Step B230 AC200MAX AC200MAX Barb down B230 B230 ① ② Lock Second Step B230 Finish Barb down ① ② Lock Barb down ① ② Lock First Step Second Step AC200MAX Capacity Extended Mode...

  • Seite 21: Estimation Of Operating Time

    2048Wh × DOD × η ÷ (load W) = charging time（unit：h） Note：DOD is the battery discharge depth，η is the local inverter efficiency, DOD=90%, η =90%。 16. TECHNICAL SPECIFICATIONS Model No. AC200MAX Net Weight 28.1kg (61.9lbs) Dimensions 420*280*386.5mm (16.5*11.0*15.2in) Charge Temperature 0-40℃...
  • Seite 22 Just Power On 100V 2000W 110V 2200W Power of Output 120V 2200W 220-240V 2200W UK,EU 2000W<load<2500W,2min； 100V Error Range：± 30W ； 2500W<load,8~10S 110V Over-load Clear the alarm history 2200W<load<2750W,2min； 120V and reboot the unit. 2750W<load,8~10S 220-240V Surge 4800W 100ms 50/60Hz ± 0.5Hz Frequency can be Frequency Default @60Hz...
  • Seite 23 BLUETTI Voltage Current Over-load 400W 2s, Turn off output function. RV *1 Power Short- circuit Turn off all DC output ports. Protection Note: a: 30A Max. current for all DC output ports. b: The cigarette lighter port will be shut off once overloaded.

  • Seite 24: Troubleshooting

    Max. Charging Power 500W Note: a: AC200MAX can be automatically activated(turn the unit ON without pressing the power button from POWER OFF) via solar power. Please unplug the DC input cable if you want to disable the auto-activation. b: AC200MAX cannot be activated via adapter.
  • Seite 25 BLUETTI USB/TYPE-C/PD Over Current 12V/10A Over Current 12V/30A Over Current DC Start Failure DC Output Relay Error BUS Start Failure Inverter Start Failure BUS Low Voltage BUS High Voltage Inverter Low Voltage Inverter High Voltage Inverter Low Frequency Inverter High Frequency...

  • Seite 26: Faq (Frequently Asked Questions)

    ● Can the unit be upgraded? When AC200MAX connects with BLUETTI App via Bluetooth, the firmware including ARM, DSP, HMI, and BMS can get upgraded online through OTA. ● Can it charge and discharge at the same time? Yes, it supports pass-through charging.

  • Seite 27: Fcc Warning

    BLUETTI 20. FCC WARNING This device complies with Part 15 of the FCC Rules. Operation on the product is subject to the following conditions: (1) this device may not cause harmful interference. (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Seite 28 AC200MAX Tragbare Powerstation Bitte bewahren Sie dieses Handbuch zur weiteren Information auf. Vor der Nutzung des Produktes dieses Handbuch bitte sorgfältig lesen.
  • Seite 29 Bedienungsanleitung Vor der Nutzung des Produktes dieses Handbuch bitte sorgfältig lesen. Bitte bewahren Sie dieses Handbuch zur weiteren Information auf.

  • Seite 30: Kurze Einführung

    Android) verbunden und gesteuert werden. Die AC200MAX unterstützt die Kapazitätserweiterung durch Akkupack-Module. Bis zu zwei Akkupack-Module (entweder B230 oder B300) können mit der AC200MAX verbunden werden. Sie können die Akku-Kapazität Ihrer AC200MAX mit zwei B300 Akkupack-Module auf bis zu 8.192 Watt Stunden erweitern um Ihren Energiebedarf, draußen und zuhause, für mehr als eine Woche abzudecken.

  • Seite 31: Sicherheitshinweise

    Gebrauch von Fremdkomponenten und -zubehör, verursachte Schäden, welche zum Erlöschen aller Gewährleistungen führen. 4. BLUETTI APP Suchen Sie nach „BLUETTI“ im Google Play (für Android Geräte) oder App Store (für iOS-Geräte) und laden Sie die BLUETTI App herunter um Ihre AC200MAX...
  • Seite 32 Just Power On aus der Ferne zu steuern. Die AC200Max kann über Bluetooth® gesteuert werden. Um auf Ihren AC200Max zugreifen zu können, müssen Sie die App installieren und starten. Bitte klicken Sie auf “Bluetooth CONNECT“ um Ihre BLUETTI AC200Max zu registrieren.Nach der erfolgreichen Verbindung Ihrer AC200Max mit der App können Sie alle Informationen Ihrer AC200Max sehen.

  • Seite 33: Verpackungsinhalt

    BLUETTI Bitte belassen Sie Ihr Smartphone /Tablet im Umkreis von 5m zu Ihrer AC200MAX um Verbindungsprobleme während der Aktualisierung zu vermeiden. 5. Verpackungsinhalt Standard-Accessoires im Lieferumfang enthalten: Pos. Kategorie Menge AC200MAX Powerstation AC200MAX Tragbare Powerstation Vor der Nutzung des Produktes dieses Handbuch bitte sorgfältig lesen.
  • Seite 34 Für die Erweiterung der Auflademethoden über den PV-Eingangsanschluss. tation esen. auf. AC200MAX Tragbare Powerstation Vor der Nutzung des Produktes dieses Handbuch bitte sorgfältig lesen. Bitte bewahren Sie dieses Handbuch zur weiteren Information auf. Bedienungsanleitung AC200MAX Tragbare Powerstation Vor der Nutzung des Produktes dieses Handbuch bitte sorgfältig lesen.
  • Seite 35 BLUETTI Zusätzliche-Accessoires nicht im Lieferumfang enthalten: Pos. Kategorie Menge Blei-Säure Batterieladeklemmen (Krokodilklemmen auf XT90) Für Aufladung der AC200Max nur durch Zusätzliche Adapter Blei-Säure Batterien. Bitte nicht Blei-Säure für die Batterien mit diesem Adapter laden! Eingänge AC200MAX Multifunktionaler Verbindungsadapter (DC7909 weiblich auf XT90) Für die Erweiterung der Auflademethoden...
  • Seite 36 Just Power On B230 Akkupack-Modul Zusätzliche 2048 Wh Batteriekapazität Bis zu zwei B230 Akkupack-Module können mit der AC200MAX verbunden werden. B300 Akkupack-Modul Zusätzliche 3072 Wh Batteriekapazität Bis zu zwei B300 Akkupack-Module können mit der AC200MAX verbunden werden. Zusätzliches Accessoire D050S DC Ladeerweiterungs-Set Für die Erweiterung der Auflademöglichkeiten...

  • Seite 37: Überblick Über Die Funktionen Der Ac200Max

    BLUETTI 6. Überblick über die Funktionen der AC200MAX  Hauptschalter EIN-/ und AUS werden. Den Hauptschalter einmal kurz drücken, um  AC Eingangsanschluss die AC200MAX anzuschalten. An diesem Eingangsanschluss kann  DC 12V/10A Zigarettenanzünder- der AC200MAX mit dem T500 500W Netzladegerät aufgeladen werden.
  • Seite 38 Just Power On 7. Inbetriebnahme der AC200MAX (1) Einschalten: Den Hauptschalter einmal kurz drücken, um die AC200MAX anzuschalten. Danach leuchtet das Touchscreen Display auf. (2) Ausschalten: Die AC200MAX wird durch das Drücken des Hauptschalters länger als eine Sekunde ausgeschaltet. Danach schaltet sich das Touchscreen Display ab.

  • Seite 39: Touchscreen-Display Menüführung

    BLUETTI Ladezustand und Entladetiefe. 2) Der Benutzer kann die die Ausgangsspannung, -frequenz, Lademodus, Energieverbrauchsmodus und Zeitinformationen wie gewünscht einstellen. 3) Das widerstandsgesteuerte Touchscreendisplay kann mit den Fingernägeln bedient werden. 4) Anzeige von Fehlerinformationen, BMS, DSP, ARM, HMI und Hardware Version.
  • Seite 40 DC Eingangsquelle: Bitte wählen Sie die gewünschte Methode mit der Sie Ihre AC200MAX aufladen möchten. E C O - M o d u s : S o b a l d a k t i v i e r t , w e r d e n d i e A C A u s g ä n g e b e i e i n e r Wechselrichterlast kleiner 50W über einen Zeitraum von über 4 Stunden...

  • Seite 41: Auflademöglichkeiten

    Störung aufgetreten ist. 10. Auflademöglichkeiten (1) Aufladung über Netzstrom (AC) ● Schalten Sie die AC200MAX ein und verbinden Sie den Stecker des Netzladegeräts mit einer Strom-quelle wie z.B. einer AC-Wandsteckdose und die andere Seite “DC 7909“ mit dem AC Eingang Ihrer AC200MAX.
  • Seite 42 Just Power On (3) Aufladung über KFZ-Zigarettenanzünder 12V bzw. 24V ● Schalten Sie die AC200MAX ein, verbinden Sie den Stecker des KFZ-Ladeadapter (XT90 auf Zigarettenanzünder Anschluss) mit dem Verbindungsadapter (SA2010/S2B “Luftfahrtstecker“ auf XT90) (Siehe Pos. 4 und 5 der im Lieferumfang enthaltene Standard-Accessoires) und verbinden sie diesen mit dem PV-Eingangsanschluss Ihrer AC200MAX.
  • Seite 43 ● Drücken Sie die Taste “Einstellungen“ auf der Startseite des Touchscreen LCD-Displays um die DC Eingangsquelle auf die Auflade-Methode “Andere “ zu ändern (Abbildung 1). Die AC200MAX kann mit max. 8,2A Ladestrom aufgeladen werden. ● Verbinden Sie die Kabel nun mit dem PV-Eingangsanschluss Ihrer AC200MAX.

  • Seite 44: Entladung, Nutzung

    ● Drücken Sie die Taste “Einstellungen“ auf der Startseite des Touchscreen LCD-Displays um die DC Eingangsquelle auf die Auflade-Methode “PV“ zu ändern um gleichzeitig mit dem Netzteil und Solar Ihre AC200MAX mit bis zu 1200W aufzuladen (Siehe Abb. 1). ● Ändern Sie die Eingangsquelle auf die Auflade-Methode “Andere“ um gleichzeitig mit dem Netzteil und einer Blei-Säure Batterie Ihre AC200MAX...

  • Seite 45: Einsatzgebiete

    Fehlercode “Überstromschutz“ auslösen, wenn ein zu hoher Strom beim Starten fließt. (2) Die Leistung der elektrischen Geräte für den AC-Ausgang Ihrer AC200MAX sollte kleiner als 2200W sein. Einige Geräte wie z.B. Klimaanlagen und Motoren, deren Leistungsaufnahme vom Hersteller mit weniger als 2200W angegeben wurde, können einen Fehlercode “...
  • Seite 46 (5) Ihre AC200MAX unterstützt die gleichzeitige Aufladung und Entladung. 14. AC200MAX und B230 Verbindung Kapazitätserweiterung ● Sie können die Akku-Kapazität Ihrer AC200MAX mit einem oder zwei B230 Akkupack-Modulen (1x: 4.096Wh; 2x: 6.144Wh) erweitern. ● Sie können aber auch die Akku-Kapazität Ihrer AC200MAX mit einem oder zwei B300 Akkupack-Modulen (1x: 5.120Wh;...
  • Seite 47 Drücken Sie “01“ b: Drücken Sie “02“ a: Drücken Sie “01“ um die Funktion Akkuerweiterung ein- und auszuschalten. b: Schieben Sie “01“ um das Kabel mit der AC200MAX zu sperren/entsperren. c: Schalten Sie die Akkupack-Module B230/B300 ein. AC200MAX AC200MAX...

  • Seite 48: Schätzung Der Laufzeiten Ihrer Geräte

    Widerhaken nach unten ① ② Sperren Widerhaken nach unten ① ② Sperren Erster Schritt Zweiter Schritt Abbildung: Kapazitätserweitertes Modus der BLUETTI AC200MAX 15. Schätzung der Laufzeiten Ihrer Geräte Television Smartphone LED Light Bulb 175-200Times Around 75-85hrs Around 20-22hrs Electronic Tools Refrigerator...

  • Seite 49: Technische Spezifikationen

    Fehlerbereich: ± 30 W ; 100V 2500W<Last,8~10 Spitzenleis- Löschen Sie das Fehler- Sek. tung protokoll und starten Sie 110V 2200W<Last<2750W,2 die AC200MAX neu. 120V Min；2750W<Last,8~10 220-240V Sek. Spitzenlast 4800 W 100 Millisekunden Die Frequenz kann 50/60Hz ± 0,5 Hz Frequenz...
  • Seite 50 Just Power On Effizienz Wechselri- 90 % chter ( η ) Kurzschlussschutz Vorhanden Erholungstemperatur: Übertemperaturschutz 80° C ± 2 75° C ± 2 (für Hardware) Die DC und AC Ausgänge werden bei 0% Ladezustand des Akkus automatisch heruntergefahren. Ausgänge DC “12V/30A, 12V/10A, Zigarettenanzünder- Anschluss, USB-A und USB-C“...
  • Seite 51 Spezifikation Gesamt 15W Kurzschlusss- Vorhanden chutz Unterstützt QI- Kabellose Platzieren Sie Ihre Standard Protokoll Induktionsla- Geräte vertikal auf der Leistung 5/7.5/10/15W * 2 dung (2x) AC200MAX. DC-Eingang Eingangsleistung 900W Überspannungsschutz 145VDC Eingangsspannungsbereich 14 – 145 VDC MPPT Eingangsstrom MPPT Anzahl...
  • Seite 52 Max. Ladeleistung 500W Beachte: A: Die AC200MAX kann automatisch über Solarenergie gestartet werden ohne den Hauptschalter zu betätigen. Nur beim Trennen der Verbindungen des DC- Eingangsanschlusses wird die automatische Aktivierung abgestellt. B: Eine automatsche Aktivierung über den AC- Netzladegerät wird durch Ihre AC200MAX nicht unterstützt.
  • Seite 53 BLUETTI 17. Fehlerbehebung Fehlercode Beschreibung PV-Überspannungsschutz DC Ausgang Kurzschlussschutz Netzteil Überspannungsschutz Netzteil Unterspannungsschutz Netzteil Relaisfehler Netzteil Überstromschutz USB/USB-C/PD Überstromschutz 12V/10A Überstromschutz 12V/30A Überstromschutz DC Anlauf fehlgeschlagen DC Ausgang Relaisfehler BUS Anlauf fehlgeschlagen Wechselrichter Anlauf fehlgeschlagen BUS Unterspannung BUS Überspannung Wechselrichter Unterspannung Wechselrichter Überspannung...

  • Seite 54: Häufig Gestellte Fragen (Faq)

    Langlebigkeit der Batterien zu erhalten, empfehlen wir die BLUETTI AC200MAX nicht aufzuladen, während gleichzeitig Strom entnommen wird. ● Wie oft soll ich die BLUETTI AC200MAX aufladen, wenn sie längere Zeit nicht genutzt wird? Die Batterie muss vor der Einlagerung vollständig aufgeladen werden. Die Powerstation vor längeren Phasen der Nichtnutzung, z.B.

  • Seite 55: Haftungsausschluss

    ● Einige Änderungen am äußeren Erscheinungsbild oder der Spezifikationen sind uns aufgrund von Materialversorgung oder Verbesserungen der Hardware der BLUETTI AC200MAX und der BLUETTI APP sowie sämtlichen in diesem Dokument enthaltenen Informationen ohne Vorankündigung vorbehalten. ● Es ist zu beachten, dass wir keine Haftung für Folgeschäden (vorhersehbare Schäden, psychische Schäden usw.) übernehmen...
  • Seite 56 Company: POWEROAK GmbH Company: POWEROAK ENERGY UK CO.,LTD Address: Lindwurmstr. 114, 80337 Address: Suite 108 Chase Business Center 39-41 München Germany Chase Side London United Kingdom N14 5BP Mail: logi@bluetti.de Mail:poweroak.eu@bluetti.com P/N:17.0303.0380-02A2...
