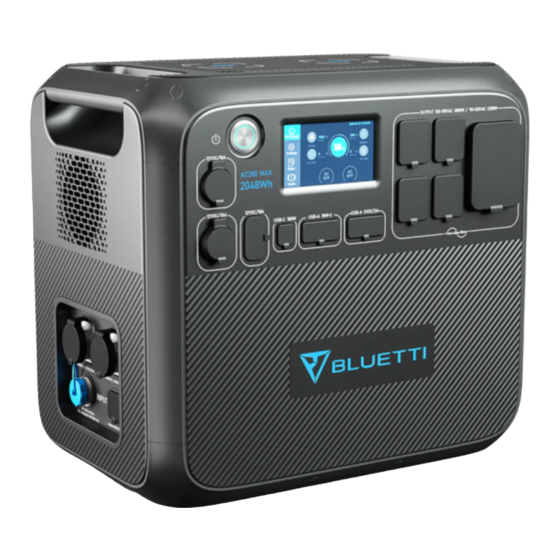

Bluetti AC200MAX Bedienungsanleitung
Tragbare powerstation
Vorschau ausblenden
Andere Handbücher für AC200MAX:
- Handbuch (56 Seiten) ,
- Benutzerhandbuch (48 Seiten) ,
- Bedienungsanleitung (27 Seiten)
Verwandte Anleitungen für Bluetti AC200MAX
Inhaltszusammenfassung für Bluetti AC200MAX

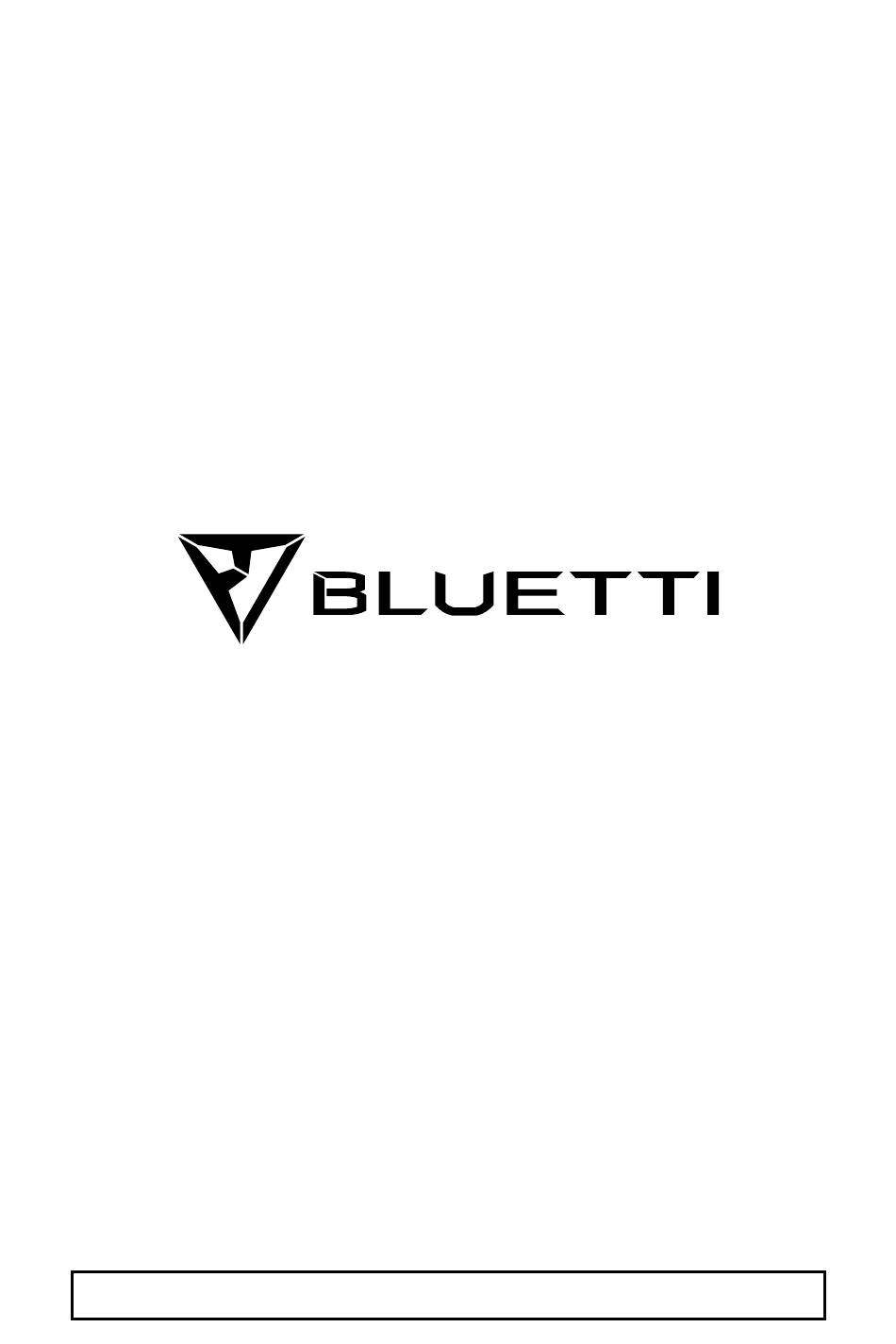

- Seite 1 AC200MAX Tragbare Powerstation Bitte bewahren Sie dieses Handbuch zur weiteren Information auf. Vor der Nutzung des Produktes dieses Handbuch bitte sorgfältig lesen.
- Seite 2 Bedienungsanleitung Vor der Nutzung des Produktes dieses Handbuch bitte sorgfältig lesen. Bitte bewahren Sie dieses Handbuch zur weiteren Information auf.
- Seite 3 Contents Deutsch ..........01-29 English ..........32-57...
-
Seite 4: Kurze Einführung
Android) verbunden und gesteuert werden. Die AC200MAX unterstützt die Kapazitätserweiterung durch Akkupack-Module. Bis zu zwei Akkupack-Module (entweder B230 oder B300) können mit der AC200MAX verbunden werden. Sie können die Akku-Kapazität Ihrer AC200MAX mit zwei B300 Akkupack-Module auf bis zu 8.192 Watt Stunden erweitern um Ihren Energiebedarf, draußen und zuhause, für mehr als eine Woche abzudecken. -
Seite 5: Sicherheitshinweise
Gebrauch von Fremdkomponenten und -zubehör, verursachte Schäden, welche zum Erlöschen aller Gewährleistungen führen. 4. BLUETTI APP Suchen Sie nach „BLUETTI“ im Google Play (für Android Geräte) oder App Store (für iOS-Geräte) und laden Sie die BLUETTI App herunter um Ihre AC200MAX... - Seite 6 Just Power On aus der Ferne zu steuern. Die AC200MAX kann über Bluetooth® gesteuert werden. Um auf Ihren AC200MAX zugreifen zu können, müssen Sie die App installieren und starten. Bitte klicken Sie auf “Bluetooth CONNECT“ um Ihre BLUETTI AC200MAX zu registrieren.Nach der erfolgreichen Verbindung Ihrer AC200MAX mit der App können Sie alle Informationen Ihrer AC200MAX sehen.
-
Seite 7: Verpackungsinhalt
BLUETTI Bitte belassen Sie Ihr Smartphone /Tablet im Umkreis von 5m zu Ihrer AC200MAX um Verbindungsprobleme während der Aktualisierung zu vermeiden. 5. Verpackungsinhalt Standard-Accessoires im Lieferumfang enthalten: Pos. Kategorie Menge AC200MAX Tra Vor der Nutzung des Produ Bitte bewahren Sie diese... -
Seite 8: Garantiekarte
Multifunktionaler Verbindungsadapter (SA2010/S2B “Luftfahrtstecker“ auf XT90) über den PV-Eingangsanschluss. tation esen. auf. AC200MAX Tragbare Powerstation Vor der Nutzung des Produktes dieses Handbuch bitte sorgfältig lesen. Bitte bewahren Sie dieses Handbuch zur weiteren Information auf. Bedienungsanleitung AC200MAX Tragbare Powerstation Garantiekarte Vor der Nutzung des Produktes dieses Handbuch bitte sorgfältig lesen. - Seite 9 über den AC-Eingangsanschluss. Zusätzliches Adapter für die 12V/30A Ausgang Ausgänge (SA2010/S2B “Luftfahrtstecker“ auf XT60, AC200MAX XT60 auf SPC45 “Anderson Stecker“) Perfekt für Wohnmobile Zusätzliches Accessoire D300S PV-Spannungswandler Zur Reduzierung der Spannung der Solarmodule (speziell Glasmodule) um den Spannungstoleranzbereich der AC200MAX zu erreichen.
- Seite 10 Just Power On B230 Akkupack-Modul Zusätzliche 2048 Wh Batteriekapazität Bis zu zwei B230 Akkupack-Module können mit der AC200MAX verbunden werden. B300 Akkupack-Modul Zusätzliche 3072 Wh Batteriekapazität Bis zu zwei B300 Akkupack-Module können mit der AC200MAX verbunden werden. Zusätzliches Accessoire D050S DC Ladeerweiterungs-Set über den AC-Eingangsanschluss...
-
Seite 11: Überblick Über Die Funktionen Der Ac200Max
BLUETTI 6. Überblick über die Funktionen der AC200MAX Hauptschalter EIN-/ und AUS werden. Den Hauptschalter einmal kurz drücken, um 08 AC Eingangsanschluss die AC200MAX anzuschalten. An diesem Eingangsanschluss kann DC 12V/10A Zigarettenanzünder- der AC200MAX mit dem Netzadapter aufgeladen werden. Anschluss 09 Kabelloses Induktionsladung (2x) Dieser Ausgangsanschluss ist für die Geräte... -
Seite 12: Touchscreen
Just Power On 7. Inbetriebnahme der AC200MAX (1) Einschalten: Den Hauptschalter einmal kurz drücken, um die AC200MAX anzuschalten. Danach leuchtet das Touchscreen Display auf. (2) Ausschalten: Die AC200MAX wird durch das Drücken des Hauptschalters länger als eine Sekunde ausgeschaltet. Danach schaltet sich das Touchscreen Display ab. -
Seite 13: Touchscreen-Display Menüführung
BLUETTI Ladezustand und Entladetiefe. 2) Der Benutzer kann die die Ausgangsspannung, -frequenz, Lademodus, Energieverbrauchsmodus und Zeitinformationen wie gewünscht einstellen. 3) Das widerstandsgesteuerte Touchscreendisplay kann mit den Fingernägeln bedient werden. 4) Anzeige von Fehlerinformationen, BMS, DSP, ARM, HMI und Hardware Version. -
Seite 14: Anweisungen Für Das Bluetti-Produkt
Energieeinsparung. Die maximale Empfangsreichweite beträgt 10 Meter. ● Sie können ein Smartphone oder Pad mit Android- oder IOS-System verwenden und die Bluetti APP installieren , um sie mittels Bluetooth mit unseren Produkte zu koppeln. Dadurch können Sie dann die Produktbetriebsinformationen überwachen oder das Produkt über Ihr Mobiltelefon oder Smart-Terminal... -
Seite 15: Bluetooth-Verbindung
BLUETTI Bluetooth-Verbindung Verwenden Sie Ihr Smartphone oder Terminal, um die Bluetti APP herunterzuladen (suchen Sie nach Bluetti im APP Store und installieren Sie es) und folgen Sie den Anweisungen in der APP für die Benutzerregistrierung; warten Sie etwa 10 Sekunden, warten Sie, bis das Bluetooth-Modul initialisiert ist und bereit ist;... -
Seite 16: Vorsichtsmaßnahmen
Zeiteinstellungen vorzunehmen sowie die Ausgangsspannung, frequenz und andere Parameter zu überprüfen. Referenz für die Spannung und Frequenz: Japan: 100V/50Hz US: 120V/60Hz EU: 230V/50Hz UK: 230V/50Hz DC Eingangsquelle: Bitte wählen Sie die gewünschte Methode mit der Sie Ihre AC200MAX aufladen möchten. - Seite 17 Diesen können Sie ebenfalls über die Verknüpfung auf der “Startseite“ direkt aufrufen. Drücken Sie die Taste “Fehlerprotokoll“ um die im täglichen Gebrauch erzeugten und protokollierten Fehlermeldungen Ihrer AC200MAX anzuzeigen. (4) Berühren Sie die Taste “Fehlermeldungen“ auf der “Startseite“ um die aktuellen Fehlermeldungen zu sehen. Die Störungsanzeige leuchtet in Orange,...
- Seite 18 Just Power On (1) Aufladung über Netzstrom (AC) ● Schalten Sie die AC200MAX ein und verbinden Sie den Stecker des Netzladegeräts mit einer Strom-quelle wie z.B. einer AC-Wandsteckdose und die andere Seite “DC 7909“ mit dem AC Eingang Ihrer AC200MAX.
- Seite 19 PV-Eingangsanschluss Ihrer AC200MAX. ● Drücken Sie die Taste “Einstellungen“ auf der Startseite des Touchscreen LCD-Displays um die DC Eingangsquelle auf die Auflade-Methode “Andere zu ändern“ (Abbildung 1). Die AC200MAX kann mit max. 8,2A Ladestrom aufgeladen werden. (4) Generatoraufladung (Benzin, Propan oder Diesel) ●...
- Seite 20 ● Drücken Sie die Taste “Einstellungen“ auf der Startseite des Touchscreen LCD-Displays um die DC Eingangsquelle auf die Auflade-Methode “PV“ zu ändern um gleichzeitig mit dem Netzteil und Solar Ihre AC200MAX mit bis zu 1400W aufzuladen (Siehe Abb. 1). ● Ändern Sie die Eingangsquelle auf die Auflade-Methode “Andere“ um gleichzeitig mit dem Netzteil und einer Blei-Säure Batterie Ihre AC200MAX...
-
Seite 21: Entladung, Nutzung
(1) Schalten Sie den “DC Ausgang“ (12V/30A, 12V/10A, Zigarettenanzünder- Anschluss, USB-A und USB-C Ausgang) ein: Den Hauptschalter einmal kurz drücken, um die AC200MAX anzuschalten, danach drücken Sie die Taste “DC EIN/AUS“ auf der Startseite des Touchscreen LCD-Displays um die DC Ausgänge einzuschalten. Bestätigen Sie das Einschalten aller DC-Ausgänge. -
Seite 22: Einsatzgebiete
Fehlercode “Überstromschutz“ auslösen, wenn ein zu hoher Strom beim Starten fließt. (2) Die Leistung der elektrischen Geräte für den AC-Ausgang Ihrer AC200MAX sollte kleiner als 2200W sein. Einige Geräte wie z.B. Klimaanlagen und Motoren, deren Leistungsaufnahme vom Hersteller mit weniger als 2200W angegeben wurde, können einen Fehlercode “... - Seite 23 (5) Ihre AC200MAX unterstützt die gleichzeitige Aufladung und Entladung. 14. AC200MAX und B230 Verbindung Kapazitätserweiterung ● Sie können die Akku-Kapazität Ihrer AC200MAX mit einem oder zwei B230 Akkupack-Modulen (1x: 4.096Wh; 2x: 6.144Wh) erweitern. ● Sie können aber auch die Akku-Kapazität Ihrer AC200MAX mit einem oder zwei B300 Akkupack-Modulen (1x: 5.120Wh;...
- Seite 24 Just Power On a: Drücken Sie “01“ um die Funktion Akkuerweiterung ein- und auszuschalten. b: Schieben Sie “01“ um das Kabel mit der AC200MAX zu sperren/entsperren. c: Schalten Sie die Akkupack-Module B230/B300 ein. AC200MAX AC200MAX B230 B230 Widerhaken nach unten ①...
-
Seite 25: Schätzung Der Laufzeiten Ihrer Geräte
Batteriekapazität × DOD × η ÷ (Verbrauch in Watt) = Ladezeit (Einheit: Std.） Beachte: Entladungsgrad (DOD) ist die Batterieentladungstiefe, Effizienz Wechselrichter ( η ). AC200MAX: DOD=90%, η =90% Laufzeit= 2.048 Watt Stunden x 90% / Gerät W. Allgemeine Informationen Modellnummer... - Seite 26 Fehlerbereich: ± 30 W ; 100V 2500W<Last,8~10 Spitzenleis- Löschen Sie das Fehler- Sek. tung protokoll und starten Sie 110V 2200W<Last<2750W,2 die AC200MAX neu. 120V Min；2750W<Last,8~10 220-240V Sek. Spitzenlast 4800 W 100 Millisekunden Die Frequenz kann 50/60Hz ± 0,5 Hz Frequenz...
- Seite 27 BLUETTI Spannung Der Strom 10A wird mit dem Zigarettenanzünder Strom Ausgang geteilt. Überlastleis- DC5521- 145W tung Ausgang (2x) Kurzschlusss- Vorhanden chutz Spannung 12V/30A Strom Ausgang (1x) Überlastleis- Nach 2 Sekunden wird die (SA2010/S2B) 400W tung Ausgabe eingestellt. “Luftfahrts- Kurzschlusss- Alle DC-Ausgänge werden +tecker“...
-
Seite 28: Eingangsstrom
Kurzschlusss- Vorhanden chutz Unterstützt QI- Kabellose Platzieren Sie Ihre Standard Protokoll Induktionsla- Geräte vertikal auf der Leistung 5/7.5/10/15W * 2 dung (2x) AC200MAX. DC-Eingang Eingangsleistung 900W Überspannungsschutz 145VDC Eingangsspannungsbereich 14–145VDC MPPT Eingangsstrom MPPT Anzahl Max. 500W Netzadapter (über den PV-... - Seite 29 BLUETTI Beachte: A: Die AC200MAX kann automatisch über Solarenergie gestartet werden ohne den Hauptschalter zu betätigen. Nur beim Trennen der Verbindungen des DC- Eingangsanschlusses wird die automatische Aktivierung abgestellt. B: Eine automatsche Aktivierung über den AC- Netzladegerät wird durch Ihre AC200MAX nicht unterstützt.
- Seite 30 Sie bitte schriftlich Ihren Anspruch mit der Original-Kaufquittung mit dem Kaufdatum (Rechnung usw.) beim Verkäufer. ● Kann das Gerät aktualisiert werden? Ja, sobald Sie Ihr AC200MAX über Bluetooth mit der BLUETTI App verbunden haben, können Sie eine Firmware-Aktualisierung inklusive ARM, DSP, IoT und BMS, online über OTA durchführen.
-
Seite 31: Haftungsausschluss
● Einige Änderungen am äußeren Erscheinungsbild oder der Spezifikationen sind uns aufgrund von Materialversorgung oder Verbesserungen der Hardware der BLUETTI AC200MAX und der BLUETTI APP sowie sämtlichen in diesem Dokument enthaltenen Informationen ohne Vorankündigung vorbehalten. ● Es ist zu beachten, dass wir keine Haftung für Folgeschäden (vorhersehbare Schäden, psychische Schäden usw.) übernehmen... - Seite 32 Lindwurmstr. 114, 80337 München, Deutschland Handelsregister Nr.: HRB 261852 MwSt Nr.: DE342113007 Tel: 0049 421 87852946 E-Mail: logi@bluetti.de UK Kontakt: Firmenname: POWEROAK ENERGY UK CO., LTD Adresse: Unit 2 Northgate, Bolsover Busines Park, Bolsover, S44 6BD Handelsregister Nr.: 396829822 MwSt Nr.:...
