Auf Deutsch übersetzte Anleitung von
www.Solar-Generatoren.de
Passende starre 200 Watt Solarkoffer erhalten Sie unter:
https://solar-generatoren.de/solarkoffer/
Keine Haftung für Übersetzungsfehler oder fehlerhafte
Daten.

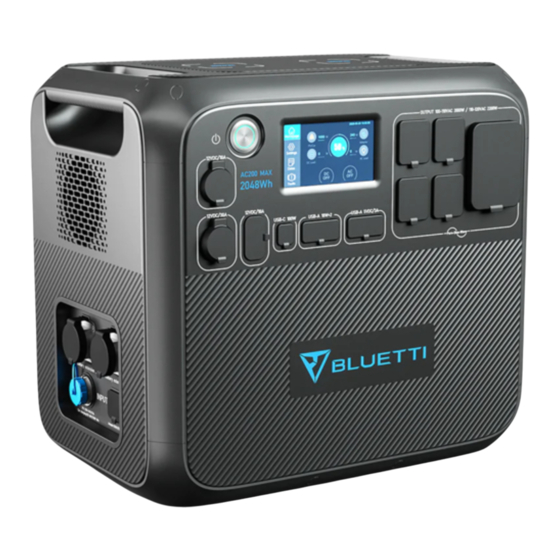

AC200MAX Portable Power Station
Vor der Nutzung des Produktes dieses Handbuch bitte sorgfältig lesen.
Bitte bewahren Sie dieses Handbuch zur weiteren Information auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bluetti AC200MAX

Inhaltszusammenfassung für Bluetti AC200MAX

  • Seite 1 Passende starre 200 Watt Solarkoffer erhalten Sie unter: https://solar-generatoren.de/solarkoffer/ Keine Haftung für Übersetzungsfehler oder fehlerhafte Daten. AC200MAX Portable Power Station Vor der Nutzung des Produktes dieses Handbuch bitte sorgfältig lesen. Bitte bewahren Sie dieses Handbuch zur weiteren Information auf.
  • Seite 2 Bedienungsanleitung Vor der Nutzung des Produktes dieses Handbuch bitte sorgfältig lesen. Bitte bewahren Sie dieses Handbuch zur weiteren Information auf.

  • Seite 3: Inhaltsverzeichnis

    2. Abkürzungen............................. 1 3. Sicherheitshinweise ..........................1 4. BLUETTI App ............................. 2 5. Verpackungsinhalt ............................ 4 6. Überblick über die Funktionen der AC200MAX ..................7 7. Inbetriebnahme der AC200MAX ......................8 8. Touchscreen Display ..........................8 9. Touchscreen-Display Menüführung......................9 10.

  • Seite 4: Kurze Einführung

    AC200MAX unterstützt die Kapazitätserweiterung durch Akkupack-Module. Bis zu zwei Akkupack-Module (entweder B230 oder B300) können mit der AC200MAX verbunden werden. Sie können die Akku-Kapazität Ihrer AC200MAX mit zwei B300 Akkupack-Module auf bis zu 8.192 Watt Stunden erweitern um Ihren Energiebedarf, draußen und zuhause, für mehr als eine Woche abzudecken.

  • Seite 5: Bluetti App

    Suchen Sie nach „BLUETTI“ im Google Play (für Android Geräte) oder App Store (für iOS-Geräte) und laden Sie die BLUETTI App herunter um Ihre AC200MAX aus der Ferne zu steuern. Die AC200Max kann über Bluetooth® gesteuert werden. Um auf Ihren AC200Max zugreifen zu können, müssen Sie die App installieren und starten.
  • Seite 6 Bitte belassen Sie Ihr Smartphone/Tablet im Umkreis von 5m zu Ihrer AC200MAX um Verbindungsprobleme während der Aktualisierung zu vermeiden.

  • Seite 7: Verpackungsinhalt

    5. Verpackungsinhalt Standard-Accessoires im Lieferumfang enthalten: Pos. Kategorie Menge AC200MAX Powerstation T500 500W Netzladegerät Solar-Verbindungskabel (XT90 auf MC4) Für Solar-Aufladung bis zu 15A, 900W KFZ-Ladeadapter (XT90 auf Zigarettenanzünder Anschluss) Für Aufladung im Auto Multifunktionaler Verbindungsadapter (SA2010/S2B “Luftfahrtstecker“ auf XT90) Für die Erweiterung der Auflademethoden über...

  • Seite 8: Garantiekarte

    Bestandenes Prüfzertifikat unserer Qualitätskontrolle. Zusätzliche-Accessoires nicht im Lieferumfang enthalten: Pos. Kategorie Menge Blei-Säure Batterieladeklemmen (Krokodilklemmen auf XT90) Für Aufladung der AC200Max nur durch Blei-Säure Zusätzliche Batterien. Bitte nicht Blei-Säure Batterien mit Adapter für diesem Adapter laden! Eingänge AC200MAX Multifunktionaler Verbindungsadapter (DC7909 weiblich auf XT90) Für die Erweiterung der Auflademethoden über...
  • Seite 9 Zusätzliches Accessoire D300S PV-Spannungswandler Zur Reduzierung der Spannung der Solarmodule (speziell Glasmodule) um den Spannungstoleranzbereich der AC200MAX zu erreichen. Zusätzliches Accessoire B230 Akkupack-Modul Zusätzliche 2048 Wh Batteriekapazität Bis zu zwei B230 Akkupack-Module können mit der AC200MAX verbunden werden. Zusätzliches B300 Akkupack-Modul Accessoire Zusätzliche 3072 Wh Batteriekapazität...

  • Seite 10: Überblick Über Die Funktionen Der Ac200Max

    06 Akkupack Erweiterungsanschluss Eingang (2x) 14 USB-A 18W Ausgang (2x) Mit diesem Eingangsanschluss können die Akkupack Quickcharge (Schnellladung) USB-A Anschluss. Module B230 und B300 mit der AC200MAX verbunden werden. 07 DC Eingangsanschluss An diesem Eingangsanschluss können die Solarmodule, Blei-Säure Batterien, das zusätzliche T500 Netzladegerät sowie der KFZ-Zigarettenanzünder mittels geeigneter...

  • Seite 11: Inbetriebnahme Der Ac200Max

    3) Die DC-Schalter sowie die AC-Schalter sind auf der “Startseite“ des Touchscreen LCD-Displays integriert. Drücken Sie mit dem Finger auf dem Touchscreen Display „DC Ein“ bzw. „DC Aus“ sowie „AC Ein“ bzw. „AC Aus“ um die DC bzw. AC Ausgänge Ihrer AC200MAX ein- und auszuschalten. Hauptschalter LED-Status BMS Überstromschutz oder Kurzschlussschutz...

  • Seite 12: Touchscreen-Display Menüführung

    EU: 230/50Hz UK: 230/50Hz DC Eingangsquelle: Bitte wählen Sie die gewünschte Methode mit der Sie Ihre AC200MAX aufladen möchten. ECO-Modus: Sobald aktiviert, werden die AC Ausgänge bei einer Wechselrichterlast kleiner 50W über einen Zeitraum von über 4 Stunden automatisch ausgeschaltet.
  • Seite 13 über die Verknüpfung auf der “Startseite“ direkt aufrufen.  Drücken Sie die Taste “Fehlerprotokoll“ um die im täglichen Gebrauch erzeugten und protokollierten Fehlermeldungen Ihrer AC200MAX anzuzeigen. Abbildung 4 4) Berühren Sie die Taste “Fehlermeldungen“ auf der “Startseite“ um die aktuellen Fehlermeldungen zu...

  • Seite 14: Auflademöglichkeiten

    10. Auflademöglichkeiten 1) Aufladung über Netzstrom (AC)  Schalten Sie die AC200MAX ein und verbinden Sie den Stecker des Netzladegeräts mit einer Strom- quelle wie z.B. einer AC-Wandsteckdose und die andere Seite “DC 7909“ mit dem AC Eingang Ihrer AC200MAX.
  • Seite 15 Verbinden Sie den Stecker des Netzladegeräts mit der Steckdose des Stromgenerators und die andere Seite “DC 7909“ mit dem AC Eingang Ihrer AC200MAX.  Schalten Sie die AC200MAX ein und der Ladevorgang startet automatisch. Sobald der Akku zu 100% aufgeladen ist wird der Ladevorgang ebenfalls automatisch beendet.
  • Seite 16  Schalten Sie die AC200MAX ein.  Ihre AC200MAX beendet automatisch den Ladevorgang, sobald der Akku zu 100% aufgeladen ist. Nur zur Aufladung der AC200MAX durch Blei-Säure Batterien. Bitte nicht Blei-Säure Batterien mit diesem Adapter laden! 6) Doppeltaufladung  Drücken Sie die Taste “Einstellungen“ auf der Startseite des Touchscreen LCD-Displays um die DC Eingangsquelle auf die Auflade-Methode “PV“...

  • Seite 17: Entladung, Nutzung

    1) Schalten Sie den “DC Ausgang“ (12V/30A, 12V/10A, Zigarettenanzünder-Anschluss, USB-A und USB-C Ausgang) ein: Den Hauptschalter einmal kurz drücken, um die AC200MAX anzuschalten, danach drücken Sie die Taste “DC EIN/AUS“ auf der Startseite des Touchscreen LCD-Displays um die DC Ausgänge einzuschalten. Bestätigen Sie das Einschalten aller DC-Ausgänge.

  • Seite 18: Einsatzgebiete

    Kontaktieren Sie Ihren Händler oder den Kundenservice für weitere Unterstützung. 4) Wenn der Akku bis 0% entladen wurde, schaltet Ihre AC200MAX automatisch die DC und AC Ausgänge aus, um die Akkuzellen zu schützen sowie die lange Haltbarkeit des Akkus zu gewährleisten. Sobald der Akku mehr als 5% wiederaufgeladen wurde, ist es Ihnen wieder möglich, die DC und AC Ausgänge Ihrer AC200MAX...

  • Seite 19: Ac200Max Und B230 Verbindung

    Sie können die Akku-Kapazität Ihrer AC200MAX mit einem oder zwei B230 Akkupack-Modulen (1x: 4.096Wh; 2x: 6.144Wh) erweitern.  Sie können aber auch die Akku-Kapazität Ihrer AC200MAX mit einem oder zwei B300 Akkupack- Modulen (1x: 5.120Wh; 2x: 8.192Wh) erweitern.  Anweisungen zur Akkuerweiterung Die HotSwap fähigen Akkupack-Module B230 und B300 wurden entwickelt, um die Akku-Kapazität mit dem...

  • Seite 20: Schätzung Der Laufzeiten Ihrer Geräte

    Abbildung: Kapazitätserweitertes Modus der BLUETTI AC200MAX 15. Schätzung der Laufzeiten Ihrer Geräte Batteriekapazität × DOD × η ÷ (Verbrauch in Watt) = Ladezeit (Einheit: Std. ） Beachte: Entladungsgrad (DOD) ist die Batterieentladungstiefe, Effizienz Wechselrichter (η). AC200MAX: DOD=90%, η=88% Laufzeit= 2.048 Watt Stunden x 88% / Gerät W.

  • Seite 21: Technische Spezifikationen

    Fehlerbereich: ± 30 W ; 2500 W < Last, 8-10 Sek. Löschen Sie das Fehler- Spitzenleistung 110V protokoll und starten 2200 W < Last <2750 W, Sie die AC200MAX neu. 120v 2 Min. ; 2750 W < Last, 8-10 Sek. 220-240V Spitzenlast 4800 W...
  • Seite 22 23 – 29V (über den PV-Eingangsanschluss) 11,5V ± 0,2V 24V Blei-Säure Batterie: 23V ± 0,2V Beachte: Die Aufladung über PV (Solar), Aufladung über KFZ-Zigarettenanzünder und die Aufladung über das zusätzliche T500 Netzladegerät benutzen den DC-Eingangsanschluss “ SA2010/S2B “Luftfahrtstecker“ der AC200MAX.
  • Seite 23 A: Die AC200MAX kann automatisch über Solarenergie gestartet werden ohne den Hauptschalter zu betätigen. Nur beim Trennen der Verbindungen des DC-Eingangsanschlusses wird die automatische Aktivierung abgestellt. B: Eine automatsche Aktivierung über den AC- Netzladegerät wird durch Ihre AC200MAX nicht unterstützt. C: Ihr AC200MAX unterstützt die gleichzeitige Aufladung und Entladung. BLUETTI APP Bluetooth®...

  • Seite 24: Fehlerbehebung

    17. Fehlerbehebung Fehlercode Beschreibung PV-Überspannungsschutz DC Ausgang Kurzschlussschutz Netzteil Überspannungsschutz Netzteil Unterspannungsschutz Netzteil Relaisfehler Netzteil Überstromschutz USB/USB-C/PD Überstromschutz 12V/10A Überstromschutz 12V/30A Überstromschutz DC Anlauf fehlgeschlagen DC Ausgang Relaisfehler BUS Anlauf fehlgeschlagen Wechselrichter Anlauf fehlgeschlagen BUS Unterspannung BUS Überspannung Wechselrichter Unterspannung Wechselrichter Überspannung Wechselrichter Frequenz niedrig Wechselrichter Frequenz hoch...

  • Seite 25: Häufig Gestellte Fragen (Faq)

    Ihren Anspruch mit der Original-Kaufquittung mit dem Kaufdatum (Rechnung usw.) beim Verkäufer.  Kann das Gerät aktualisiert werden? Ja, sobald Sie Ihr AC200MAX über Bluetooth mit der BLUETTI App verbunden haben, können Sie eine Firmware-Aktualisierung inklusive ARM, DSP, IoT und BMS, online über OTA durchführen. ...

  • Seite 26: Haftungsausschluss

    19. Haftungsausschluss  Einige Änderungen am äußeren Erscheinungsbild oder der Spezifikationen sind uns aufgrund von Materialversorgung oder Verbesserungen der Hardware der BLUETTI AC200MAX und der BLUETTI APP sowie sämtlichen in diesem Dokument enthaltenen Informationen ohne Vorankündigung vorbehalten.  Es ist zu beachten, dass wir keine Haftung für Folgeschäden (vorhersehbare Schäden, psychische Schäden usw.) übernehmen...

  • Seite 27: Fcc-Bestimmung

    Für technische Unterstützung/Kundendienst ist Verbindung mit dem Händler aufzunehmen: Company: POWEROAK GmbH Company: POWEROAK ENERGY UK CO., LTD Address: Lindwurmstr. 114, D-80337 München, Address: Suit 108 Chase Business Center 39-41 Germany Chase Side London United Kingdom N14 5BP Mail: logi@bluetti.de Mail: poweroak.eu@bluetti.com P/N: 17.0303.0380-01A1...
