Inhaltszusammenfassung für Bluetti AC200MAX

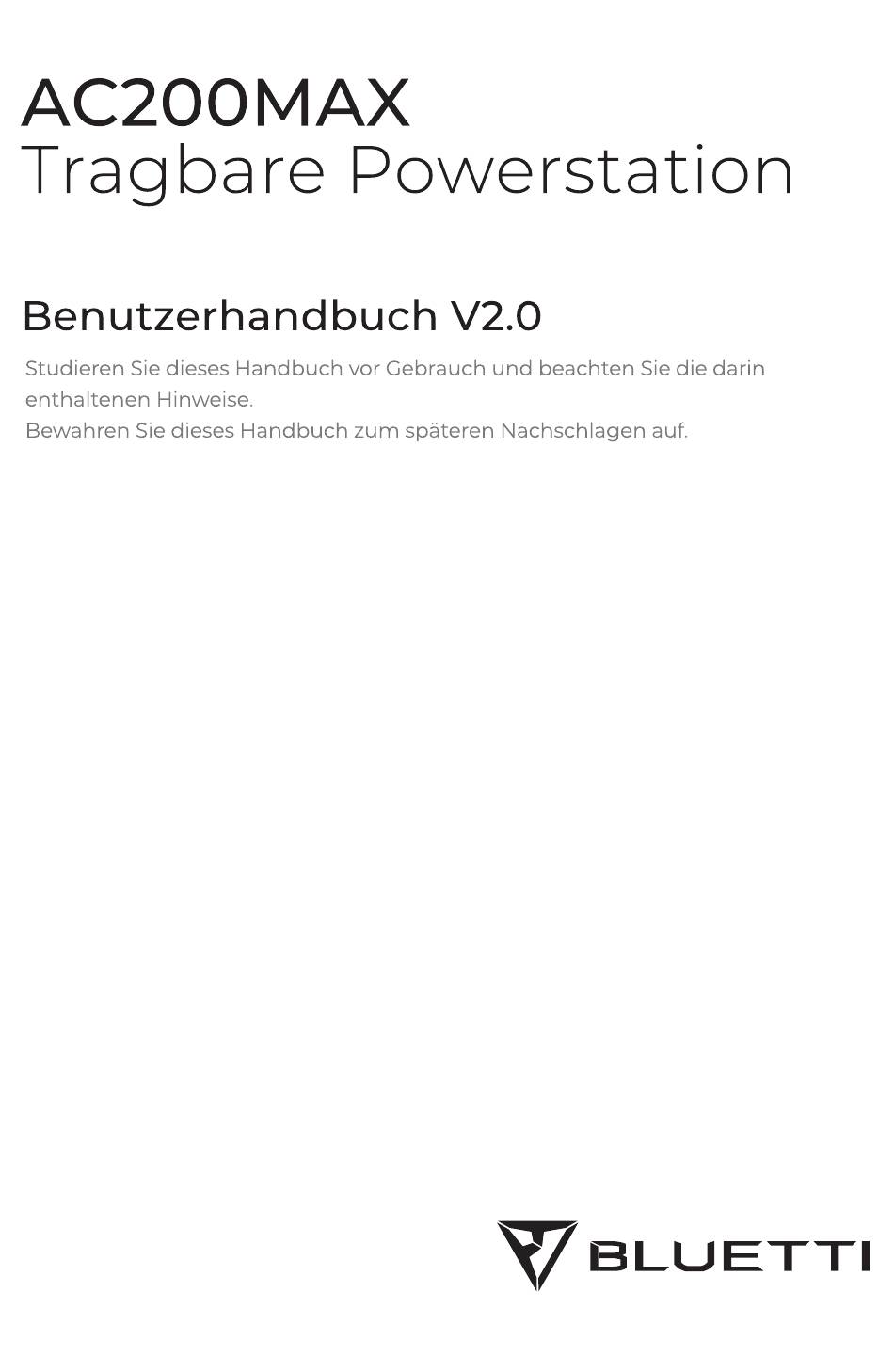

- Seite 1 AC200MAX Tragbare Powerstation Benutzerhandbuch V2.O Studieren dieses Handbuch Gebrauch beachten darin enthaltenen Hinweise. Bewahren Sie dieses Handbuch späteren Nachschlagen auf. BLUET...
- Seite 2 I-Lianne [JÜ 20000 xvnoozov...
- Seite 3 Vielen Dank! Danke, dass Sie BLUE TT in den Kreis hrer Familie aufgenommen haben. BLUE TT engag•ert sich von jeher für eine nachha tige Zukunft außergewöhnlich umweltfreundlichen Energiespeicherlösungen für den nnen und Außenbereich, von denen nicht nur Hausha te sondern wir al e profitieren.
-
Seite 4: Inhaltsverzeichnis
INHALT 1. Bevor Sie beginnen - 05 2. Sicherheitshinweise 2.1 A1 gemeine Sicherheit 2.3 Handhabung und Aufbewahrung 3. Lieferumfang 3.1 Standardpaket 4. Produktübersicht 4.1 Diagramm 4.2 Tech n ische 5. Bedienung 5.1 Ein /AusschaIten_ 5.2 LCD Bi dschirm 5.3 Laden 5.4 Entladen 5.5 Erweiterung der Kapazität... -
Seite 5: Bevor Sie Beginnen
1. Bevor Sie beginnen Die hierin enthaltenen Informationen können ohne vorherige Ankündigung geändert werden. Die neueste Version finden Sie hier: https://www.bluettipower.com/pages/user-guides • Das Benutzerhandbuch enthä t Anleitungen und Hinweise zum Betrieb und zur Handhabung des Ceräts. • Aus Cründen der persönlichen Sicherheit und im Sinne bestmöglicher Kompatibilität... -
Seite 6: Sicherheitshinweise
2. Sicherheitshinweise 2.1Allgemeine Sicherheit Produkte von BLUETTI sind von Natur aus sicher und zuverlässig. Die vorliegende An eitung enthält wichtige Sicherheitshinweise zu Ihrem Cerät. Die An eitung soll hnen bei der optima en Nutzung des Ceräts he fen. Die Nichtbeachtung... -
Seite 7: Handhabung
• Schalten Sie das Gerät bei einer Strung SOFORT aus. Kontaktieren Sie zudem den BLUE-IT Support, wenn die vorFegende An eitung keine ausreichende Erklärung • Verwenden Sie •m Brandfall ausschließlich Trocken öscher. • Nehmen Sie keine Veränderungen an der Batterie des Ceräts vor, und überlassen den Austausch der Batterie und anderer Komponenten... -
Seite 8: Lieferumfang
3. Lieferumfang 3.1 Standardpaket O Powerstation AC200MAX @ Netzteil AC200MAX Tragbare pome @Autoladekabel @ Mu tifunktiona es DC Ladekabe @ Benutzerhandbuch @Garantiekarte @ Bescheinigung JUST POWER... - Seite 9 Das nachstehend aufgeführte Zubehör gehört nicht zum norma en Lieferumfang und kann auf https://www.bluettipower.com/separat erworben werden. @ Wohnmobilkabel 12 V/30 A @ Bleibatterie Ladekabe @ Kabel DC7909 F XT90 @ Erweiterungsbatterie 8230 @ Erweiterungsbatterie B300 * Netzteil: 180 cm (EU); 150 cm (0B) Solarladekabel: 50 cm;...
-
Seite 10: Produktübersicht
4. Produktübersicht 4.1 Diagramm O Ein/Aus-Taste @ I-adepad für kabelloses Laden @ Zigarettenanzünderbuchse @ LCD Bildschirm @ Wohnmobilanschluss 12 \//30 A O AC Ausgang @ C eichstromanschluss 12 V/IO A @ USB-A Anschluss 6 USB-C-AnschIuss 100 W @ Batterieerweiterungsansch (t) Eingang PV/Auto @ Eingang Netzteil JUST POWER... -
Seite 11: Technische
4.2 Technische Daten AC200MAX Allgemein 2048 Wh/40 Batteriekapazität Zel entyp CiFeP04 Abmessungen (I-xBxH) 420x280x386 Cewicht 28,1 kg Entladetemperatur 20 bis 40 oc Ladetemperatur O bis Aufbewahrungstemperatur O bis Luftfeuchtigke•t im Betrieb 100/6-900/6 AC-Ausgang Leistung 2200 Stromspitzen 4800 Spannung 50-60 2200 2750 W, 2 Min. - Seite 12 Hinweis: Wenn die AC200MAX an Solarpanee e angeschlossen ist, scha tet sie sich bei Sonnenschein automatisch ein. Die AC200MAX unterstützt das Durchgangsladen, nichtjedoch die USV Funktion. Wenn der Ladezustand auf 5 % sinkt, sol Ite die AC200MAX aufgeladen werden, damit die Batterie möglichst...
-
Seite 13: Bedienung
5. Bedienung 5.1 Ein-/Ausschalten Hochfahren: Halten Sie drei Sekunden ang d'e Ein/Aus-Taste gedrückt, um das Cerät hochzufahren. AC/DC-Ausgang: Tippen Sie zum Aktivieren/Deaktivieren auf dem Display auf „AC ON/OFF" bzw. „DC ON/OFF" Herunterfahren: Drücken Sie die Ein/Aus-Taste, um das Cerät herunterzufahren. Daraufhin erlischt der LCD Bi dschirm... -
Seite 14: Lcd Bi Dschirm
5.2 LCD-Bildschirm Homepage Dieser Bereich gibt Aufschluss über den Lade-/EntIadestatus und ermöglicht Aufrufen ausführlicher Produktinformationen. 2021-07-20 10.20 a ) 500 Settings Data Alarm a: Eingang PV/Auto e: Cleichstrom EIN/AUS f: Wechselstrom EIN/AUS c: Datum/Uhrzeit g: Eingang Netztei d: DC Last h: Wechselstromlast Settings Dieser Bereich bietet al gemeine... - Seite 15 Data Dieser Abschnitt enthält alle Angaben zum Produkt sowie zu Wechselrichter, Ladegerät, BMS-Wartung und Störungsverlauf. Product Info Data Hinweis: „lnverter&Charger nfo." gibt Aufsch uss Über den Ausgangs Eingangsstatus des Ceräts. „BMS Maintenance" gibt Aufschluss über den Verbindungsstatus Akkumulators. Unter „Alarm History" sind al e Störungen protokolliert.
-
Seite 16: Laden
Laden Laden per Netzteil Schließen Sie die AC200MAX an eine herkömm iche Steckdose an und drücken den Netzscha ter, um den Ladevorgang zu starten. ÖOCJ Laden per Photovoltaik Schließen Sie die Solarpaneele (in Reihe oder paral el) über das multifunktionale... -
Seite 17: Laden Per 12- Oder 24-Volt-Bleibatterie
Laden per Auto zu ermög •chen. Die Zigarettenanzünderbuchse des Fahrzeugs •st für mindestens ausgelegt. Laden per Generator SchFeßen Sie die AC200MAX über das Netztei an den Wechselstromausgang Cenerators an und drücken Sie den Netzschalter, um den Ladevorgang zu starten. -
Seite 18: Entladen
17-19 • Bei Betrieb einer großen Last (Beispiel: 650-Watt Kaffeemaschine): 2048 x DoD x n + (Ladestrom + Eigenverbrauch von AC200MAX) Entladedauer • Bei Betrieb einer kleinen Last (Beispiel: 40-Watt-KÜhIschrank): 2048 Wh* x DoD x n (Ladestrom + Eigenverbrauch von AC200MAX) Zeit (geschätzt) -
Seite 19: Erweiterung
5.5 Erweiterung der Kapazität Mit dem Batterieerweiterungskabel P090D unterstützt die AC200MAX bis zu zwei Erweiterungsbatterien des Typs B230 oder B300 mit einer Cesamtkapazität 6.144 b-zw. 8.192 (Batterieerweiterungskabel P090D) a: Zum Aktivieren/Deaktivieren der Batterieerweiterungsfunktion b: Zum Ver-/Entriegeln drücken JUST POWER... -
Seite 20: Blue N App
BLUETTI Laden Sie die App aus dem Store oder bei Google P ay her unter beachten Sie die Hinweise in der BLUE TT APP, damit Sie die AC200MAX besser steuern überwachen können. JUST POWER... -
Seite 21: Anhang
Ceräte in der Regel eine Anlaufleistung, die das fünf- bis siebenfache der Nennleistung beträgt und die AC200MAX eicht überlasten kann. F: Kann man zwei AC200MAX miteinander koppeln, um eine höhere Ausgangsspannung sowie mehr Leistung und Kapazität zu erhalten? -
Seite 22: Technische Unterstützung
6.2 Technische Unterstützung Bei weiteren Fragen und Wünschen können Sie sich jederzeit an den BLUE TT Kundendienst wenden. JUST POWER... -
Seite 23: Weitere Informationen
Weitere Informationen finden hier: Tube @ BLUETT Support @ BLUETT Officia @ bluetti_inc @ bluetti.inc @ bluetti_official sa e eu@bluettipower.com sa e uk@bluettipower.com Kundendienstanschrift EU: Lise-Meitner-Straße 14, 28816 Stuhr, Deutschland Kundendienstanschrift CB: Unit 2 Northgate, Bolsover Busines Park, Woodhouse Line, Chesterfield... - Seite 24 Unternehmen: POUVEQOAK CmbH Anschrift: Lindwurmstr. 114, 80337 München Deutschland E-Mail: logi@bluetti.de Unternehmen: POWEROAK ENERGY uK co„LTD Anschrift: unit 2, NorthCate, Bolsover Business Park, Woodhouse Lane Chesterfield England S44 6BD E-Mail:...
