AC200MAX Portable Power Station User Manual V2.0 Please Read This Manual Before Use And Follow Its Guidance. Keep This Manual For Future Reference.
Seite 3
Thank You! Thank you for making BLUETTI a part of your family. From the very beginning, BLUETTI has tried to stay true to a sustainable future through green energy storage solutions for both indoor and outdoor use while delivering an exceptional eco-friendly experience for our homes and our world.
• BLUETTI recommends that you use genuine accessories from BLUETTI whenever possible for your safety and for optimum compatibility. • BLUETTI shall not be responsible for any damage or expense that might result from the use of parts other than genuine parts from the BLUETTI.
2. Safety Instructions 2.1 General Safety BLUETTI products are developed to be safe and reliable. Please read this guide for important safety information about your device. The guide is intended to help you be more comfortable and productive while using this device. Failure to follow these guidelines for proper setup, use, and care for your device may cause damage to this unit and injury to yourself or others.
• Recommended storage temperature: 0 C-40 C/32 F-104 • BLUETTI Power Stations are NOT permitted to be carried on board as checked or carry-on baggage. • Dispose of the unit and related accessories in accordance with local laws, regulations and other provisions.
3. What’s In The Box 3.1 Standard Packaging ① AC200MAX Power Station ② AC Adapter ③ Solar Charging Cable AC200MAX Portable Power Station User Manual V2.0 Please Read This Manual Before Use And Follow Its Guidance. Keep This Manual For Future Reference.
Seite 9
Below accessories are not included in standard packaging and can be purchased separately at https://www.bluettipower.com/ ⑨ 12V/30A RV Cable ⑩ Lead-acid Battery Charging Cable ⑪ DC7909 F-XT90 Cable ⑫ B230 Expansion Battery ⑬ B300 Expansion Battery * AC Adapter: 70.9in/180cm (EU); 59.1in/150cm(UK). Solar Charging Cable: 19.7in/50cm.

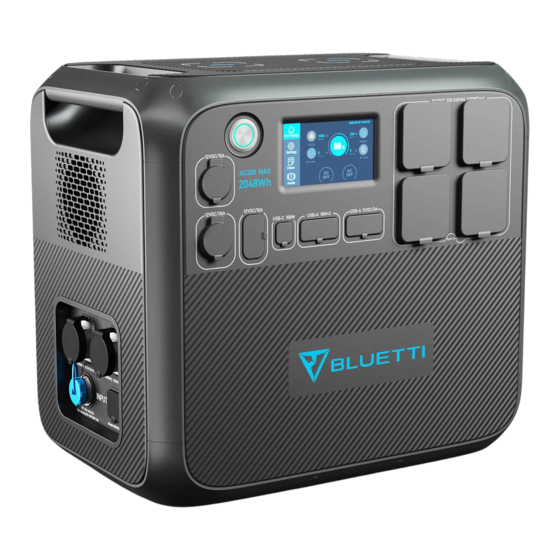

4. Product Overview 4.1 Diagram ① Power Button ⑨ Wireless Charging Pad ② Cigarette Lighter Port ⑩ LCD Screen ③ 12V/30A RV Port ⑪ AC Output ④ 12V/10A DC Port ⑫ USB-A Port ⑤ USB-C 100W Port ⑥ Battery Extension port ⑦...
4.2 Specifications AC200MAX General Battery Capacity 2048Wh/40Ah Cell Type LiFePO4 Dimensions (L*W*H) 16.5*11*15.2in/420*280*386mm Weight 61.9lbs/28.1kg Discharging Temperature -4°F-104°F/-20°C-40°C Charging Temperature 32°F-104°F/0°C-40°C Storage Temperature 32°F-104°F/0°C-40°C Working Humidity 10%-90% AC Output Power 2200W Surge Power 4800W Voltage 220V-240VAC Frequency 50Hz-60Hz 2200W-2750W, 2min Overload >2750W, 8 ~...
Seite 12
Note: When connected with solar panels, AC200MAX turns on automatically whenever there is sunlight. AC200MAX supports pass-through charging but doesn’ t support UPS function. When the battery level drops to 5%, charge AC200MAX to extend the battery lifespan. JUST POWER ON...
5. Operation 5.1 Powering On/Off Start up: Press the power button and hold for 3 seconds to start up this unit. AC/DC Output: Tap the ‘AC ON/OFF’ or ‘DC ON/OFF’ on the screen to enable and disable. Shut down: Press the power button to shutdown this unit. The LCD screen will shut down after several seconds.
5.2 LCD Screen Homepage This section displays the charge/discharge status and navigates to detailed product information. 2021-07-20 10 : 20 : 21 a: PV/Car Input e: DC ON/OFF b: Battery Capacity f: AC ON/OFF c: Date/Time g: Adapter Input d: DC Load h: AC Load Settings This section provides general setting configurations, including AC output, DC input,...
Seite 15
Data This section provides all basic information including product, inverter and charger, BMS maintenance, and fault history. Note: ‘Inverter&Charger Info.’ indicates the output and input status of this unit; ‘BMS Maintenance’ indicates the connection status of battery pack(s); ‘Alarm History’ records all the error codes. When the error occurs, its indicator will turn orange.
It is OK! AC200MAX supports up to 900W solar input. In other words, if you’ re using solar panels with a total power of 1000W to charge AC200MAX, the extra 100W will not be needed for charging but squander away directly.
Seite 17
Note: Set the ‘Others’ as DC input source to enable car charging. The vehicle cigarette lighter port at least can support 8A. Generator Charging Connect AC200MAX to the generator’ s AC outlet via AC adapter, and press the power button to start charging. 12V/24V Lead-acid Battery Charging Connect AC200MAX to the battery via multifunctional DC charging cable and lead-acid battery charging cable*.
2048Wh* × DoD × η ÷ (load power) = discharging time (estimated) • When we run a small operating power load such as a 40W refrigertor. 2048Wh* × DoD × η ÷ (load power+self-consumption of AC200MAX) = discharging time (estimated) Note: DoD refers to the Depth of Discharge, η...
5.5 Capacity expansion With the P090D battery expansion cable, AC200MAX supports up to 2 B230 or B300 expansion batteries for a total capacity of 6,144Wh and 8,192Wh, respectively. (P090D Battery Expansion Cable) a: Enable/disable the battery expansion function. b: Press to lock/unlock.
5.6 BLUETTI APP Download the app f rom App Store or Google Play and follow the BLUETTI APP INSTRUCTIONS to better control and monitor the AC200MAX. JUST POWER ON...
A: DoD indicates the fraction of power that can be withdrawn from the battery. The BLUETTI AC200MAX sets the DoD to 90%, which means that 90% of the capacity is available to power your device, while the reserved is used to protect the battery from over-discharging.
6.2 Technical Support Should you require any further assistance, please do not hesitate to contact BLUETTI service team. JUST POWER ON...
Seite 23
For more information, please visit: @ BLUETTI Support @ BLUETTI Official @ bluetti_inc @ bluetti.inc @ bluetti_official sale-eu@bluettipower.com sale-uk@bluettipower.com After-sales address in EU: Lise-Meitner-Strasse 14, 28816 Stuhr, Germany After-sales address in UK : Unit 2 Northgate, Bolsover Busines Park,Woodhouse Line, Chesterfield England S44 6BD...
Seite 24
Company: POWEROAK GmbH EU REP Address: Lindwurmstr. 114, 80337 München Germany Mail: logi@bluetti.de Company: POWEROAK ENERGY UK CO.,LTD UK REP Address: Unit 2, NorthGate, Bolsover Business Park, Woodhouse Lane Chesterfield England S44 6BD Mail: poweroak.eu@bluetti.com...
Seite 25
AC200MAX Tragbare Powerstation Benutzerhandbuch V2.0 Studieren Sie dieses Handbuch vor Gebrauch und beachten Sie die darin enthaltenen Hinweise. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
Seite 27
BLUETTI engagiert sich von jeher für eine nachhaltige Zukunft – mit außergewöhnlich umweltfreundlichen Energiespeicherlösungen für den Innen- und Außenbereich, von denen nicht nur Haushalte sondern wir alle profitieren. Aus diesem Grund ist BLUETTI in mehr als 70 Ländern präsent und genießt das Vertrauen von Millionen Kunden in aller Welt. Schweden Österreich...
Aus Gründen der persönlichen Sicherheit und im Sinne bestmöglicher Kompatibilität empfiehlt BLUETTI die Verwendung von BLUETTI Originalzubehör. • BLUETTI haftet nicht für Schäden oder Kosten, die sich daraus ergeben, dass keine BLUETTI Originalteile verwendet werden. • Studieren Sie das vorliegende Dokument zu Ihrer eigenen Sicherheit sorgfältig und bewahren Sie es zum späteren Nachschlagen griffbereit auf.
2. Sicherheitshinweise 2.1 Allgemeine Sicherheit Produkte von BLUETTI sind von Natur aus sicher und zuverlässig. Die vorliegende Anleitung enthält wichtige Sicherheitshinweise zu Ihrem Gerät. Die Anleitung soll Ihnen bei der optimalen Nutzung des Geräts helfen. Die Nichtbeachtung der Hinweise zu Konfiguration, Handhabung und Pflege Ihres Geräts kann Sach- und Personenschäden nach sich ziehen.
• Schalten Sie das Gerät bei einer Störung SOFORT aus. Kontaktieren Sie zudem den BLUETTI Support, wenn die vorliegende Anleitung keine ausreichende Erklärung liefert. • Verwenden Sie im Brandfall ausschließlich Trockenlöscher. • Nehmen Sie keine Veränderungen an der Batterie des Geräts vor, und überlassen Sie den Austausch der Batterie und anderer Komponenten ausgebildetem Fachpersonal.
3. Lieferumfang 3.1 Standardpaket ① Powerstation AC200MAX ② Netzteil ③ Solarladekabel AC200MAX Tragbare Powerstation Benutzerhandbuch V2.0 Studieren Sie dieses Handbuch vor Gebrauch und beachten Sie die darin enthaltenen Hinweise. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. ④ Autoladekabel ⑤ Multifunktionales DC-Ladekabel ⑥...
Seite 33
Das nachstehend aufgeführte Zubehör gehört nicht zum normalen Lieferumfang und kann auf https://www.bluettipower.com/ separat erworben werden. ⑨ Wohnmobilkabel 12 V/30 A ⑩ Bleibatterie-Ladekabel ⑪ Kabel DC7909 F-XT90 ⑫ Erweiterungsbatterie B230 ⑬ Erweiterungsbatterie B300 * Netzteil: 180 cm (EU); 150 cm (GB) Solarladekabel: 50 cm;...
4. Produktübersicht 4.1 Diagramm ① Ein/Aus-Taste ⑨ Ladepad für kabelloses Laden ② Zigarettenanzünderbuchse ⑩ LCD-Bildschirm ③ Wohnmobilanschluss 12 V/30 A ⑪ AC-Ausgang ④ Gleichstromanschluss 12 V/10 A ⑫ USB-A-Anschluss ⑤ USB-C-Anschluss 100 W ⑥ Batterieerweiterungsanschluss ⑦ Eingang PV/Auto ⑧ Eingang Netzteil JUST POWER ON...
4.2 Technische Daten AC200MAX Allgemein Batteriekapazität 2048 Wh/40 Ah Zellentyp LiFePO4 Abmessungen (LxBxH) 420x280x386 mm Gewicht 28,1 kg Entladetemperatur -20 bis 40 °C Ladetemperatur 0 bis 40 °C Aufbewahrungstemperatur 0 bis 40 °C Luftfeuchtigkeit im Betrieb 10%-90% AC-Ausgang Leistung 2200 W...
Seite 36
11,5-14,5 VDC/23-29 VDC 8 A max. Strom Hinweis: Wenn die AC200MAX an Solarpaneele angeschlossen ist, schaltet sie sich bei Sonnenschein automatisch ein. Die AC200MAX unterstützt das Durchgangsladen, nicht jedoch die USV-Funktion. Wenn der Ladezustand auf 5 % sinkt, sollte die AC200MAX aufgeladen werden, damit die Batterie möglichst lange hält.
5. Bedienung 5.1 Ein-/Ausschalten Hochfahren: Halten Sie drei Sekunden lang die Ein/Aus-Taste gedrückt, um das Gerät hochzufahren. AC/DC-Ausgang: Tippen Sie zum Aktivieren/Deaktivieren auf dem Display auf „AC ON/OFF“ bzw. „DC ON/OFF“. Herunterfahren: Drücken Sie die Ein/Aus-Taste, um das Gerät herunterzufahren. Daraufhin erlischt der LCD-Bildschirm nach einigen Sekunden.
5.2 LCD-Bildschirm Startseite Dieser Bereich gibt Aufschluss über den Lade-/Entladestatus und ermöglicht das Aufrufen ausführlicher Produktinformationen. 2021-07-20 10 : 20 : 21 a: Eingang PV/Auto e: Gleichstrom EIN/AUS b: Batteriekapazität f: Wechselstrom EIN/AUS c: Datum/Uhrzeit g: Eingang Netzteil d: DC-Last h: Wechselstromlast Einstellungen Dieser Bereich bietet allgemeine Einstellmöglichkeiten für Systemsprache,...
Seite 39
Daten Dieser Abschnitt enthält alle Angaben zum Produkt sowie zu Wechselrichter, Ladegerät, BMS-Wartung und Störungsverlauf. Zurück Wechselrichter-&Laderegler-Info Produktinfo Daten Fehlerprotokoll Akku-Wartung Hinweis: „Wechselrichter&Laderegler Info.“ gibt Aufschluss über den Ausgangs- und Eingangsstatus des Geräts. „Akku Wartung“ gibt Aufschluss über den Verbindungsstatus des Akkumulators.
5.3 Laden Laden per Netzteil Schließen Sie die AC200MAX an eine herkömmliche Steckdose an und drücken Sie den Netzschalter, um den Ladevorgang zu starten. Laden per Photovoltaik Schließen Sie die Solarpaneele (in Reihe oder parallel) über das multifunktionale DC-Ladekabel und das Solarladekabel an die AC200MAX an.
Die Zigarettenanzünderbuchse des Fahrzeugs ist für mindestens 8 A ausgelegt. Laden per Generator Schließen Sie die AC200MAX über das Netzteil an den Wechselstromausgang des Generators an und drücken Sie den Netzschalter, um den Ladevorgang zu starten. Laden per 12- oder 24-Volt-Bleibatterie Schließen Sie die AC200MAX über das multifunktionale DC-Ladekabel und das...
90 W 80 W • Bei Betrieb einer großen Last (Beispiel: 650-Watt-Kaffeemaschine): 2048 Wh* x DoD x η ÷ (Ladestrom + Eigenverbrauch von AC200MAX) = Entladedauer • Bei Betrieb einer kleinen Last (Beispiel: 40-Watt-Kühlschrank): 2048 Wh* x DoD x η ÷ (Ladestrom + Eigenverbrauch von AC200MAX) = Zeit (geschätzt)
5.5 Erweiterung der Kapazität Mit dem Batterieerweiterungskabel P090D unterstützt die AC200MAX bis zu zwei Erweiterungsbatterien des Typs B230 oder B300 mit einer Gesamtkapazität von 6.144 bzw. 8.192 Wh. (Batterieerweiterungskabel P090D) a: Zum Aktivieren/Deaktivieren der Batterieerweiterungsfunktion b: Zum Ver-/Entriegeln drücken AC200MAX...
5.6 BLUETTI APP Laden Sie die App aus dem App Store oder bei Google Play herunter und beachten Sie die Hinweise in der BLUETTI APP, damit Sie die AC200MAX besser steuern und überwachen können. JUST POWER ON...
F: Worauf bezieht sich die Entladungstiefe (Depth of Discharge, DoD)? A: Die Entladungstiefe gibt Aufschluss darüber, wie viel Strom prozentual aus der Batterie entnommen werden kann. Bei der BLUETTI AC200MAX beträgt die Entladungstiefe 90 Prozent. Das heißt, dass 90 Prozent der Kapazität für die Stromversorgung Ihres Geräts zur Verfügung stehen, während der verbleibende...
