Turbimax CUS51D
Endress+Hauser
Einbau mit Kettenhalterung
3
2
1

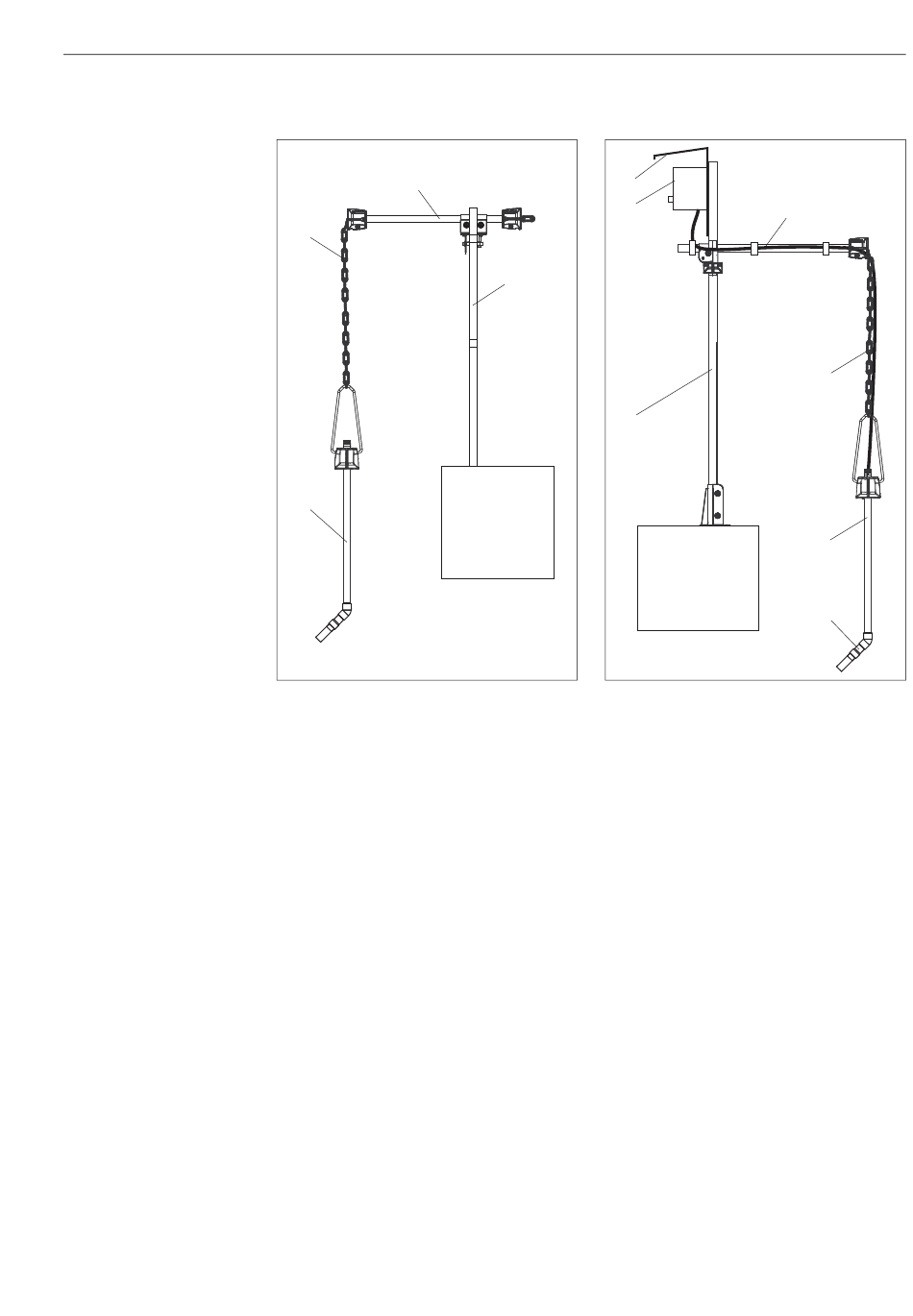

Abb. 7: Kettenhalterung am Geländer
1 Abwasserarmatur Flexdip CYA112 mit Trübungssensor
Turbimax CUS51D
2 Kette
3 Halterung Flexdip CYH112
4 Geländer
Die Kettenhalterung eignet sich besonders, wenn ein ausreichender Montageabstand vom
Beckenrand nötig ist (Belebungsbecken). Durch die freie Pendelmöglichkeit der Armatur
sind Vibrationen der Standsäule praktisch ausgeschlossen.
Die Kettenhalterung ermöglicht durch die Pendelbewegung eine hohe Selbstreinigungsleis-
tung der Optik.
3
2
4
1
a0013384
Abb. 8: Kettenhalterung an Standsäule
1 Halterung Flexdip CYH112
2 Mehrkanal-Messumformer Liquiline CM44x
3 Wetterschutzdach
4 Abwasserarmatur Flexdip CYA112
5 Trübungssensor Turbimax CUS51D
Montage
1
4
4
5
a0013386
