Montage
3. Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu-
oder Edelstahlgehäuse).
6.8

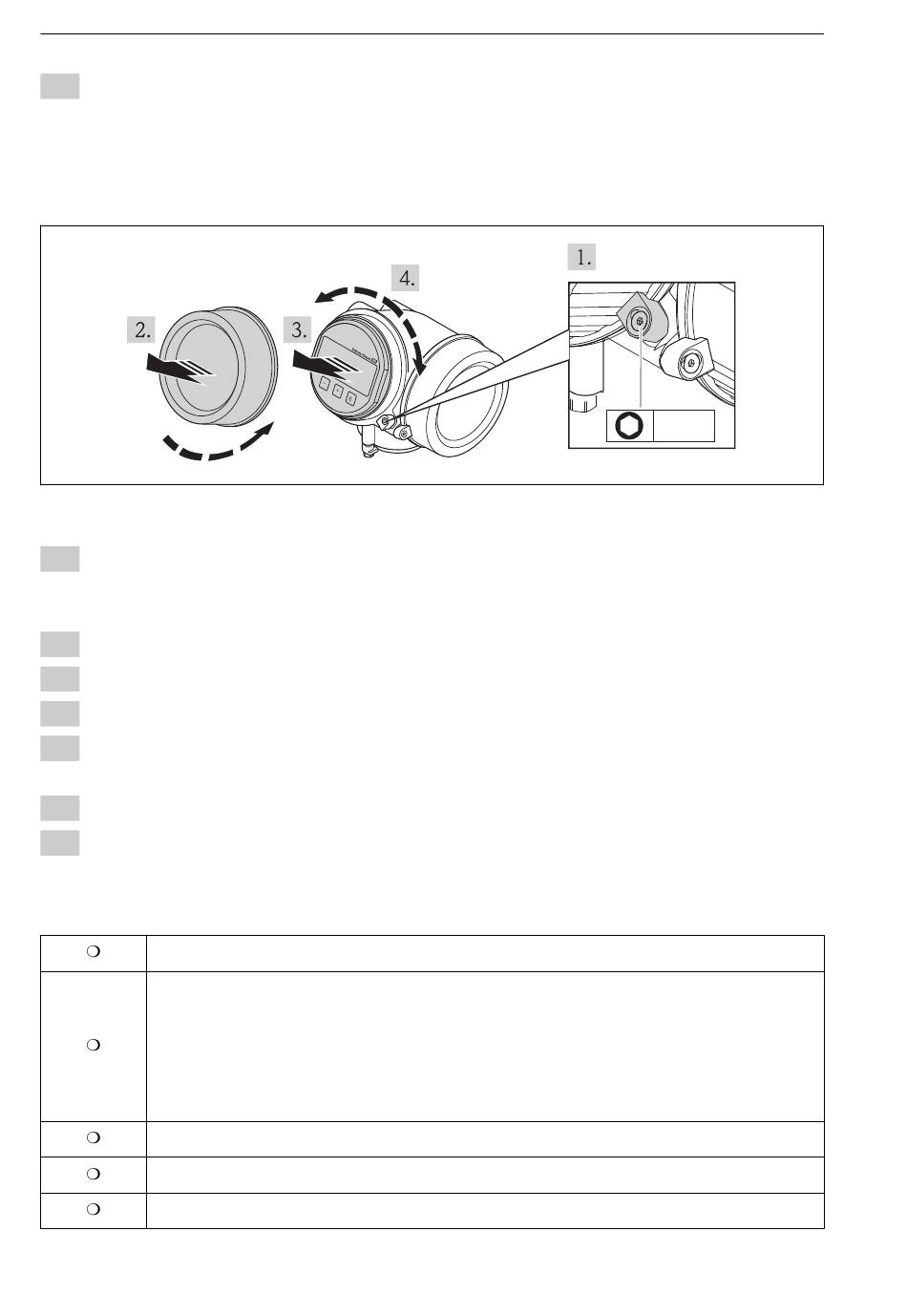

Anzeigemodul drehen

1. Falls vorhanden: Schraube der Sicherungskralle des Elektronikraumdeckels mit
Innensechskantschlüssel lösen und Sicherungskralle um 90° gegen den Uhrzei-
gersinn schwenken.
2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3. Anzeigemodul mit leichter Drehbewegung herausziehen.
4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45° in jede Richtung.
5. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hin-
einlegen und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet.
6. Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.
7. Sicherungskralle mit Innensechskantschlüssel anziehen.
6.9

Montagekontrolle

Ist das Gerät unbeschädigt (Sichtkontrolle)?
Erfüllt das Gerät die Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur
• Prozessdruck
• Umgebungstemperatur
• Messbereich
Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
Sind Befestigungsschraube und Sicherungskralle fest angezogen?
30
Micropilot FMR50 FOUNDATION Fieldbus
1
3 mm
A0013905
