Montage
6.3 Einbau frei im Behälter
6.3.1 Hornantenne gekapselt (FMR50)

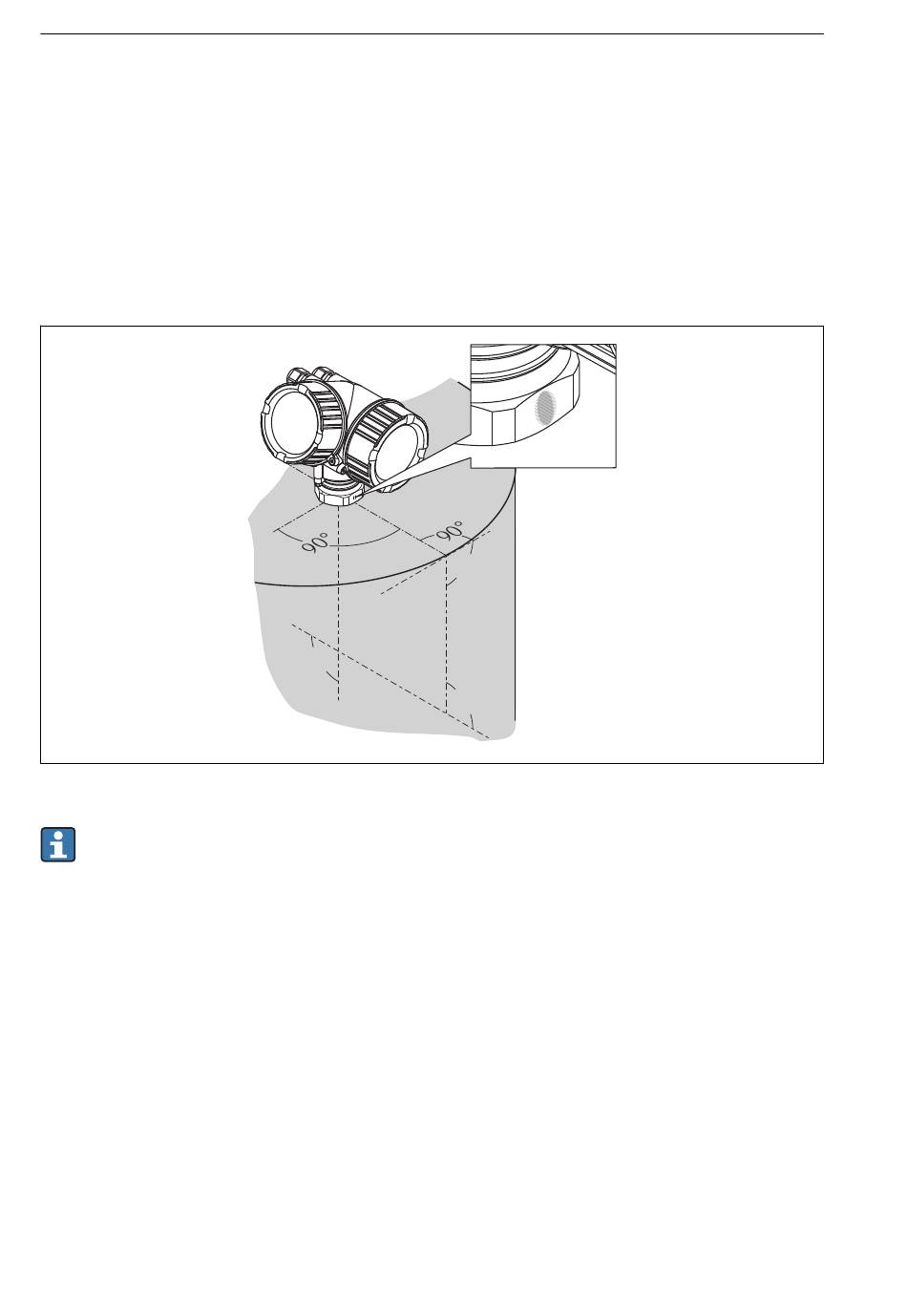

Ausrichtung
• Antenne senkrecht auf die Produktoberfläche ausrichten.
• Zur Ausrichtung befindet sich eine Markierung auf dem Einschraubgewinde. Diese
Markierung muss so gut wie möglich zur Tankwand ausgerichtet werden.
Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei
parallelen Strichen bestehen.
Hinweise zum Stutzen
Für eine optimale Messung sollte die Antenne aus dem Stutzen ragen. Sollte dies aus
mechanischen Gründen nicht möglich sein, können Stutzenhöhen bis
500 mm (19,7 in) akzeptiert werden.
