ZUSAMMENBAU

Erster Zusammenbau
Ihr Elektrorollstuhl benötigt unter Umständen ein paar
Montageprozeduren, bevor er das erste Mal benutzt
wird, oder nachdem er transportiert wurde. Er muss unter
Umständen auch demontiert werden, um Verstellungen
für den Komfort durchzuführen. Bild 5 zeigt die Teile des
Elektrorollstuhls, die dazu gemacht sind, um vor dem
Erstgebrauch oder der Durchführung von Verstellungen,
auseinander und wieder zusammen gebaut zu werden, sei
es vom Benutzer oder einem qualifizierten Pfleger.
HINWEIS: Falls Ihr Elektrorollstuhl mit einem TB-Flex
Sitz, einem Synergy Sitz oder einem TRUBalance ® 3
Strom Positionier System ausgestattet ist, beziehen
Sie sich auf die Informationen in den verschiedenen
Handbüchern.
HINWEIS: Sollte während einer dieser Prozeduren eine
Sicherungsmutter mit Nyloneinsatz entfernt werden,
so muss diese durch eine neue Mutter ersetzt werden.
Sicherungsmuttern mit Nyloneinsatz sollten nicht noch
einmal verwendet werden, da dies den Nyloneinsatz
beschädigen kann, was zu einem weniger sicheren Halt
führt. Sicherungsmuttern mit Nyloneinsatz kann man in
lokalen Baumärkten oder durch Ihren Quantum Rehab
Dienstleister erwerben.
Einbau des Sitzes
It may be necessary to install the seat either prior to initial
operation or after transporting your power chair. Contour seats
are attached to the power base with the Universal Mounting
System (UMS). The UMS consists of universal parts that
may be attached to the seat, regardless of seat width or seat
depth. The two main components are aluminum extrusions
mounted to the seat base. These extrusions attach to a pair
of trapeze bars that are mounted to the power base. Bild 6.
WARNUNG!
Heben Sie den Sitzrahmen nicht an den Armlehnen
an. Diese sind frei schwenkbar und Sie könnten die
Kontrolle über den Sitz verlieren.
Um den Sitz einzubauen:
1. Kippen Sie den Sitz leicht nach hinten und schieben
Sie die hintere Extrusion auf die hintere Trapezstange.
Siehe Bild 6.
2. Senken Sie die vordere Extrusion auf die vordere
Trapezstange, bis der Sitz einrastet.
3. Klappen Sie den Sicherungsriegel des Sitzes nach
unten.
WARNUNG!
Versichern Sie sich, dass der Sicherungsriegel des Sitzes
nach unten geklappt ist, bevor Sie Ihren Elektrorollstuhl
benutzen.
4. Bauen Sie die Steuerung ein und verlegen Sie den
Kabelbaum zur Rückseite des Netzteils. Siehe Bild 7.
5. Stecken Sie den Steuerungsstecker in die Rückseite
des Netzteils. Siehe Bild 1.
6. Sichern Sie den Kabelbaum der Steuerung mit
Kabelbindern an dem Griffstück der Armlehne. Siehe
Bild 7.
Sitzschnittstelle Schweißteil

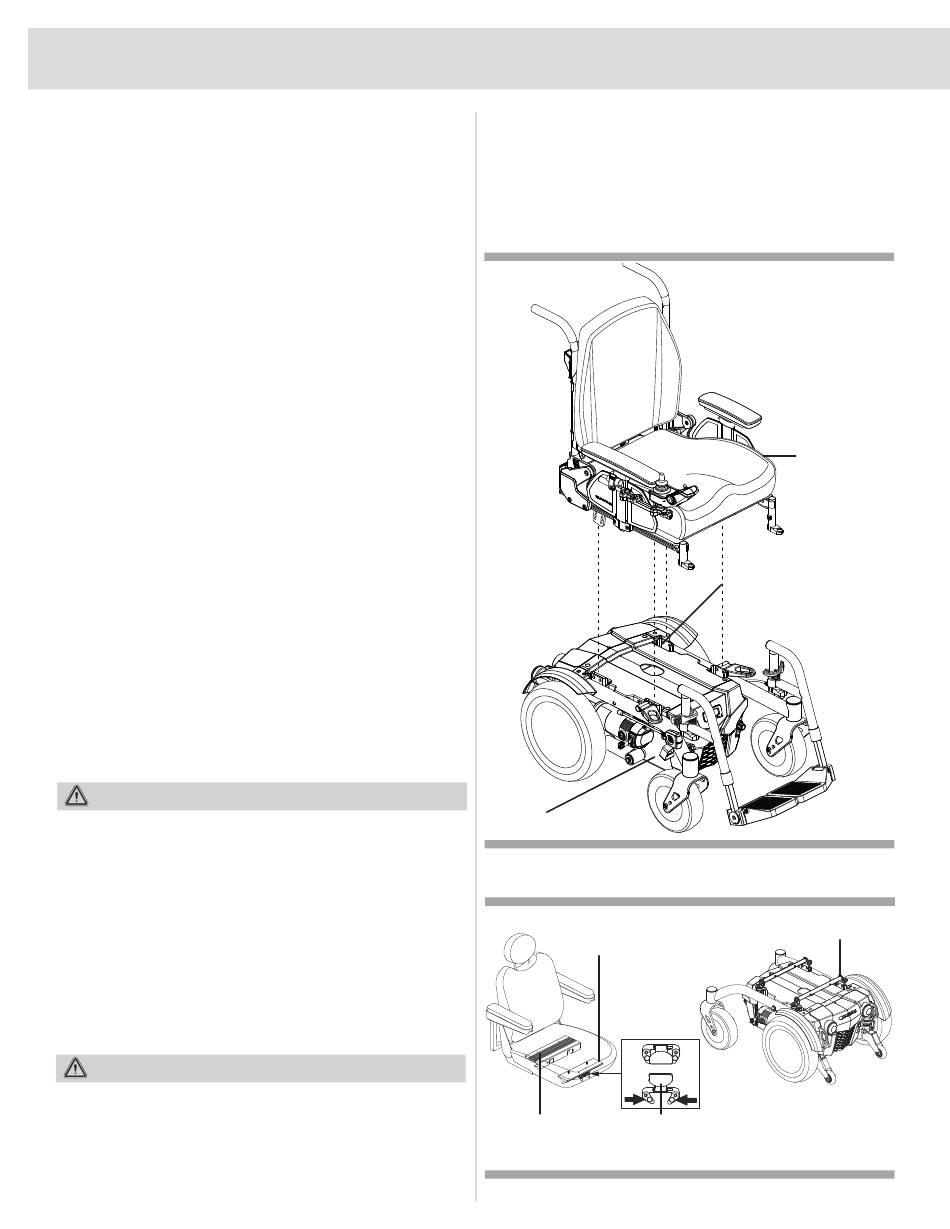

Bild 5. Sitzschnittstelle Schweißteil
Vordere Extrusion
Sitzschnittstelle Sicherungsverschluss des
Schweißteil Sitzes
Bild 6. Universal Mounting System und Kontursitz
Sitz
Sitzschnittstelle Schweißteil
Trapezstangen
