6 Installation
6
Installation
6.1
Montage

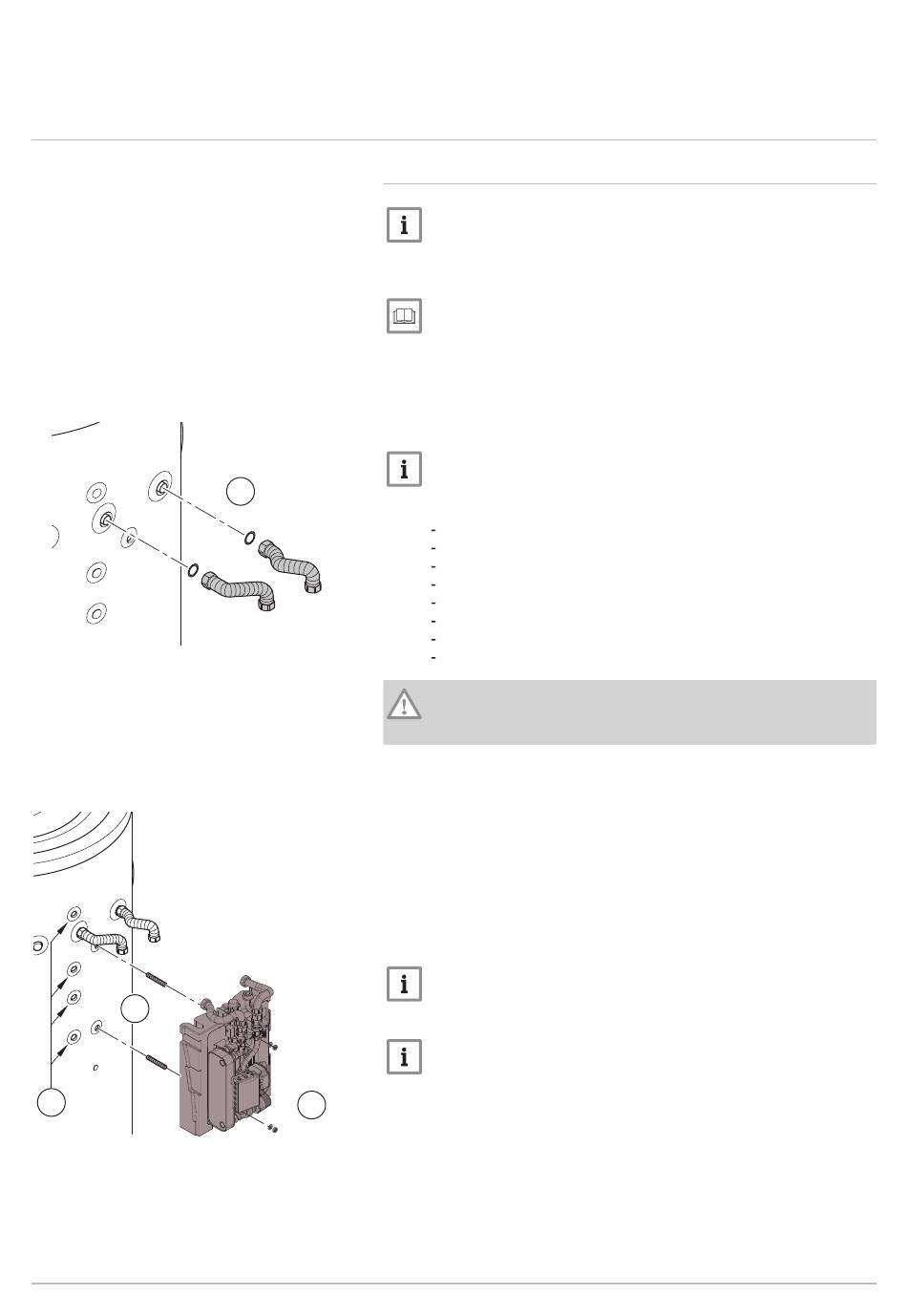

Abb.9
Montage der Ringwellschläuche am
Speicher
Abb.10
Montage des
Duchlaufwassermoduls am
Speicher
3
2
RA-0001968
16
DWM-T / DWM-E
6.1.1
1. Vorgebogene Ringwellschläuche (Zubehör DHAS-S) mit Dichtungen
1
RA-0001133
2. Trinkwasser- und Pufferfühler bis zum Ende in die Tauchhülsen
3. Gewindebolzen ca. 10 mm tief in die am Speicher befindlichen
4. Distanzhülsen auf die Gewindebolzen bis zur Speicherisolierung
5. Jeweils 1 Unterlegscheibe auf den Gewindebolzen bis zur
6. Durchlaufwassermodul mit der Isolierung auf die Gewindebolzen
6
Montage des DWM am Solarpufferspeicher SPZ
Wichtig:
Bei Verwendung der Mischerkreisgruppe PGM1 oder PGM2 ist
diese zu montieren, bevor das Duchlaufwassermodul montiert
wird.
Verweis:
Informationen zur Montage der Mischerkreisgruppe PGM1 /PGM2
Montageanleitung Mischerkreisgruppe
befinden sich in der
PGM1 /PGM2. .
am Speichervorlauf und Speicherrücklauf des Solarpufferspeichers
SPZ anschließen.
Wichtig:
Zur Montage des DWM in Verbindung mit dem Speicher SPZ wird
das Speicheranschluss-Set DHAS-S benötigt (Zubehör),
bestehend aus
2x Edelstahlwellrohr
2x Kugelhahn 1"AG
1x Kugelhahn 1"AG x 3/4"IG
Dichtungssatz
2x Gewindebolzen M10
2x Distanzhülse
4x Unterlegscheibe
2x Sechskantmutter M10
Hinweis
Die Kugelhähne aus dem Set müssen am Duchlaufwassermodul
montiert werden.
einschieben.
Gewindehülsen einschrauben.
schieben.
Distanzhülse schieben.
schieben und mit zwei weiteren Unterlegscheiben und Muttern
befestigen.
Wichtig:
Alle Temperaturfühler sind mit Fühlerklemmblechen in den
Tauchhülsen zu installieren.
Wichtig:
Das max. Drehmoment bei der Befestigung des DWM beträgt 10
Nm.
7768969 - 03 - 07042021
