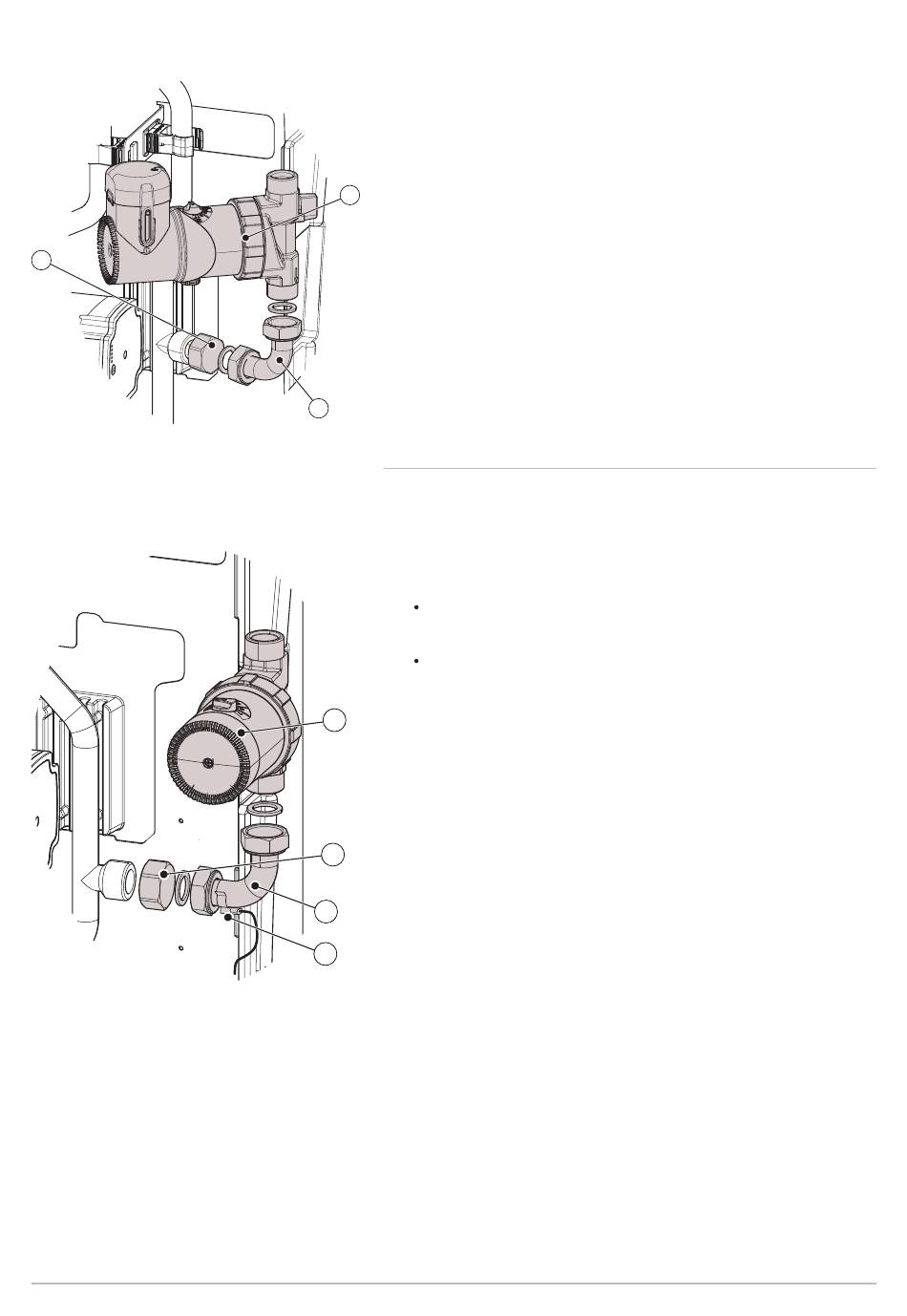

Abb.12
Montage DZPG-T 3
1
RA-0001940
Abb.13
Montage DZPG-E 3
RA-0001941
7768969 - 03 - 07042021
1. Kappe an der Kaltwasserleitung des DWM-T entfernen.
2. Winkel mit Dichtungen montieren.
3. Zirkulationspumpe mit Dichtung am Winkel montieren.
3
2
6.1.4
Montage DZPG-E
Das Zirkulationspumpenset DZPG-E 3 ist vorgesehen für das
Durchlaufwarmwassermodul DWM-E 37 / DWM-EW 37.
1. Kappe an der Kaltwasserleitung des DWM-E 37 entfernen.
2. Winkel mit Dichtungen montieren.
3. Zirkulationspumpe mit Dichtung am Winkel montieren.
4. Temperaturclipfühler montieren:
Variante A: Montage oberhalb der Pumpe im Zirkulationsstrang auf
einer geeigneten wärmeleitenden, metallischen Rohroberfläche
(Durchmesser 16 -19 mm).
Variante B: Montage am Winkel, Positionierung entsprechend der
Abbildung.
5. Isolierstreifen am Temperaturclipfühler montieren und mit dem
Klebestreifen befestigen.
3
6. Verbindungskabel mit dem Stecker am Temperaturfühlerclip
anschließen.
1
2
4
6 Installation
DWM-T / DWM-E
19
