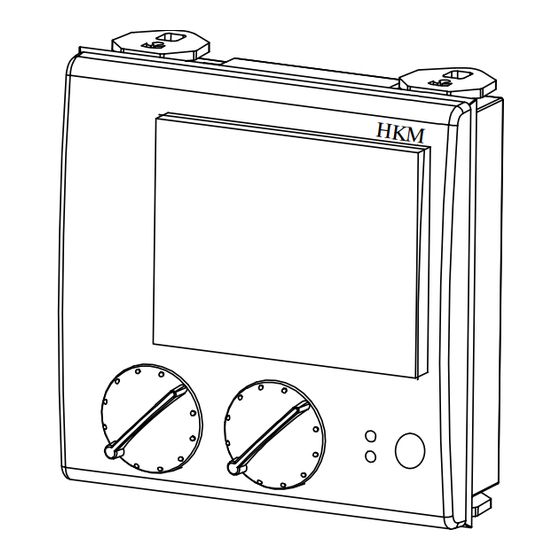

BROTJE HKM Montageanleitung
Heizkreismodul
Verwandte Anleitungen für BROTJE HKM
Inhaltszusammenfassung für BROTJE HKM
- Seite 1 MONTAGE HEIZKREISMODUL EINSTELLUNG INSTALLATION INSTRUCTIONS HEATING CIRCUIT MODULE MONTAGE MODULE CIRCUIT DE CHAUFFE REGLAGE MONTAGGIO MODULO CIRCUITO RISCALDAMENTO TARATURA...
- Seite 2 Schaltuhr EMS (integrierbar im HKM) oder die Schaltuhr DSU (extern) angeschlossen sein. 2) Die Bedienung ist bei 2 Heizkreisen (Pumpen- und Mischerheizkreis; gemischtes Heizsystem) über das Raumregelgerät RRG möglich oder der Pumpenheizkreis über das Heizkreismodul HKM und der Mischerheizkreis über das Raumregelgerät QAA 73.
- Seite 3 Heizkreismodul HKM montieren Das Heizkreismodul wird oberhalb des Kesselmodules in dem Bedienfeld des Brennwert-Heizkessels montiert. Hierzu ist der Blinddeckel aus dem Bedienfeld zu entfernen. Anschließend ist das HKM in den freigewordenen Durchbruch des Bedienfeldes einzuschieben und mit den 4 Befestigungs- exentern festzusetzen.
- Seite 4 Deutsch Abb. 2 Anschließen des Heizkreismodules HKM Ans icht de r Module von hinte n im a us ge kla ppte n Zus ta nd Kessel- Fla chba ndle itung Le itung modul a ufste cke n HKM - KM Leitung KM –...
- Seite 5 S/W (Sommer/Winter)- Auto Umschaltautomatik Anzeige S/W Automatik Funktionsbeschreibung Heizkreismodul HKM Allgemeines Mit Einbau des Heizkreismodules HKM und der Aufschaltung der Schaltuhr EMS oder DSU ist ein vollfunktionsfähiger Heizbetrieb gewährleistet. Mit Außentemperaturfühler ist ein witterungsgeführter Heizbetrieb gegeben. Temperatur-Sollwerteinstellung Betrieb ohne Kesseltemperatur-Sollwert am Regler Heizung (20 °C-TKS Norm 75 °C) Außentemperaturfühler...
- Seite 18 Notizen/Notes/ Notices/Nota...
- Seite 19 Notizen/Notes/ Notices/Nota...
- Seite 20 Registered Office: Pentagon House, Sir Frank Whittleroad, Derby, OE21 4XA Publication Number-M/HKM/1002 BAXI Sa · 157, Avenue Charles Floquet · F-93158 Le Blanc Mesnil Cedex Téléphone 01 45 91 59 73 · Fax 01 45 91 59 71 · e-mail: brotje@baxifrance.com FORNITURE IDRO-SANITARIE E RISCALDAMENTO Sede: 39100 Bolzano –...
