- Seite 2 Sehr geehrter Kunde, Estimado/a cliente: Vielen Dank für den Kauf dieses Gerätes. Gracias por adquirir este aparato. Bitte lesen Sie dieses Handbuch vor der Verwendung des Lea con atención este manual antes de usar el producto y Produkts sorgfältig durch und heben Sie es zum späteren guárdelo en un lugar seguro para poder consultarlo más Nachlesen an einem sicheren Ort auf.
-
Seite 3: Allgemeine Sicherheitshinweise
Zubehör nur durch Fachunternehmen montiert und durch Sachkundige der Erstellerfirmen erstmalig in Betrieb genommen werden! Verwendetes Zubehör muss den Technischen Regeln entsprechen und vom Hersteller in Verbindung mit diesem Zubehör zugelassen sein. 136153 - 02 - 02122019 Konverterplatinenmodul KPM... - Seite 4 Das Konverterplatinenmodul KPM dient zum Betrieb von handelsüblichen, drehzahlgeregelten Pumpen mit Kesseln der Serien ab SGB E. Mit Hilfe des Konverterplatinenmoduls KPM wird das PWM-Signal der Regelung ISR LMS in ein 0 - 10V- Signal zur Ansteuerung der drehzahlgeregelten Pumpe umgewandelt.
-
Seite 5: Pflichten Des Fachhandwerkers
Fachpersonal beauftragt werden. Lassen Sie sich Ihre Anlage vom Fachhandwerker erklären. Lassen Sie die erforderlichen Prüf- und Wartungsarbeiten von einem qualifizierten Fachhandwerker durchführen. Die Anleitungen in gutem Zustand in der Nähe des Gerätes aufbewahren. 136153 - 02 - 02122019 Konverterplatinenmodul KPM... -
Seite 6: Zusätzliche Dokumentation
Gefahr eines elektrischen Schlages. Warnung! Gefährliche Situationen, die zu leichten Verletzungen führen können. Vorsicht! Gefahr von Sachschäden. Wichtig: Bitte beachten Sie diese wichtigen Informationen. Verweis: Bezugnahme auf andere Anleitungen oder Seiten in dieser Dokumentation. Konverterplatinenmodul KPM 136153 - 02 - 02122019... -
Seite 7: Technische Angaben
3 Technische Angaben Technische Angaben Anschlussplan Abb.1 Anschlussplan KPM Konverterplatinenmodul STS Steuersignal EIN/AUS P Pumpe 0-10V 0-10 V Steuersignal P1 PWM Ausgang Netz Netz QX2 Multifunktionaler Ausgang 136153 - 02 - 02122019 Konverterplatinenmodul KPM... - Seite 8 Der Elektroanschluss der Pumpe ist nur allgemein dargestellt, die Montageanleitung der Pumpe ist zu beachten! Gegebenenfalls ist für die Drehzahlregelung der Pumpe weiteres Zubehör vom Pumpenhersteller erforderlich. Pumpe und Anschlussleitungen für die Pumpe sind bauseits zu stellen. Konverterplatinenmodul KPM 136153 - 02 - 02122019...
-
Seite 9: Produktbeschreibung

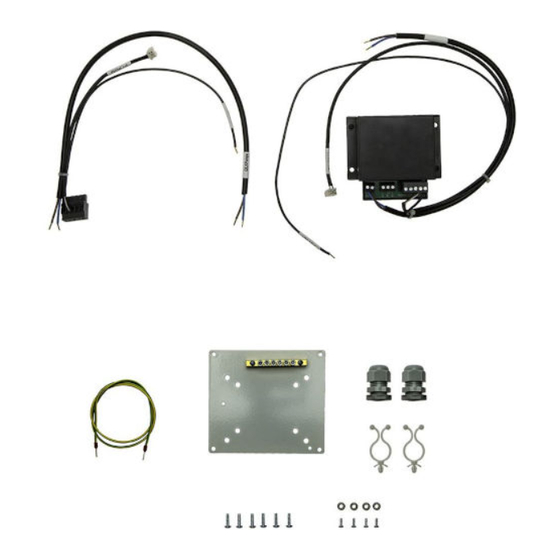

4 Produktbeschreibung Produktbeschreibung Lieferumfang Konverterplatinenmodul KPM mit vorinstalliertem Leitungsset 1 für Montage im Kessel SGB Leitungsset 2 für die Montage im WGB, wird nur bei Verwendung als Ersatzteil im WGB benötigt Montageblech 4 Stk. Abstandshalter 6 Stk. Blechschrauben 3,9 x 13 4 Stk. -
Seite 10: Installation
4. Vorderen Verkleidungsdeckel entfernen. 5. Mittleren Verkleidungsdeckel entfernen (nur SGB 125-300). Abb.2 Montage ohne Montageblech 6. Konverterplatinenmodul KPM mit 2 Blechschrauben 3,9 x 13 auf der Elektrokonsole montieren. 7. Anschlussleitungen des Leitungssets in den Kabeldrillern zur Regelung ISR LMS verlegen. - Seite 11 5 Installation Abb.3 Montage mit Montageblech 6. Konverterplatinenmodul KPM mit 2 Blechschrauben 3,9 x 13 auf dem Montageblech (im Lieferumfang enthalten) befestigen. 7. Montageblech mit Konverterplatinenmodul KPM mit 4 Blechschrauben 3,9 x 13 und 4 Abstandhaltern auf der Elektrokonsole montieren.
-
Seite 12: Parameter Einstellen
Pumpenkennlinie anzupassen, d.h. die Prog.-Nr. 2322 ist so einzustellen, dass die Pumpe nicht unterhalb ihrer Minimalkennlinie betrieben wird. Verweis: Die Anleitung der Pumpe insbesondere zu Pumpenkennlinie und minimal mögliche Ansteuerung ist zu beachten. Konverterplatinenmodul KPM 136153 - 02 - 02122019... - Seite 13 6 Einstellungen Verweis: Weitere Informationen zur Drehzahlregelung befinden sich im Installationshandbuch des verwendeten Kessels. 136153 - 02 - 02122019 Konverterplatinenmodul KPM...
- Seite 14 6 Einstellungen Konverterplatinenmodul KPM 136153 - 02 - 02122019...
- Seite 26 6 Settings Converter PCB module KPM 136153 - 02 - 02122019...
- Seite 50 6 Definições Módulo da placa eletrónica do conversor KPM 136153 - 02 - 02122019...
- Seite 51 © Copyright All technical and technological information contained in these technical instructions, as well as any drawings and technical descriptions supplied, remain our property and shall not be multiplied without our prior consent in writing. Subject to alterations. © Derechos de autor Toda la información técnica y tecnológica que contienen estas instrucciones, junto con las descripciones técnicas y esquemas proporcionados son de nuestra propiedad y no...
- Seite 52 136153 - 02 - 02122019...
