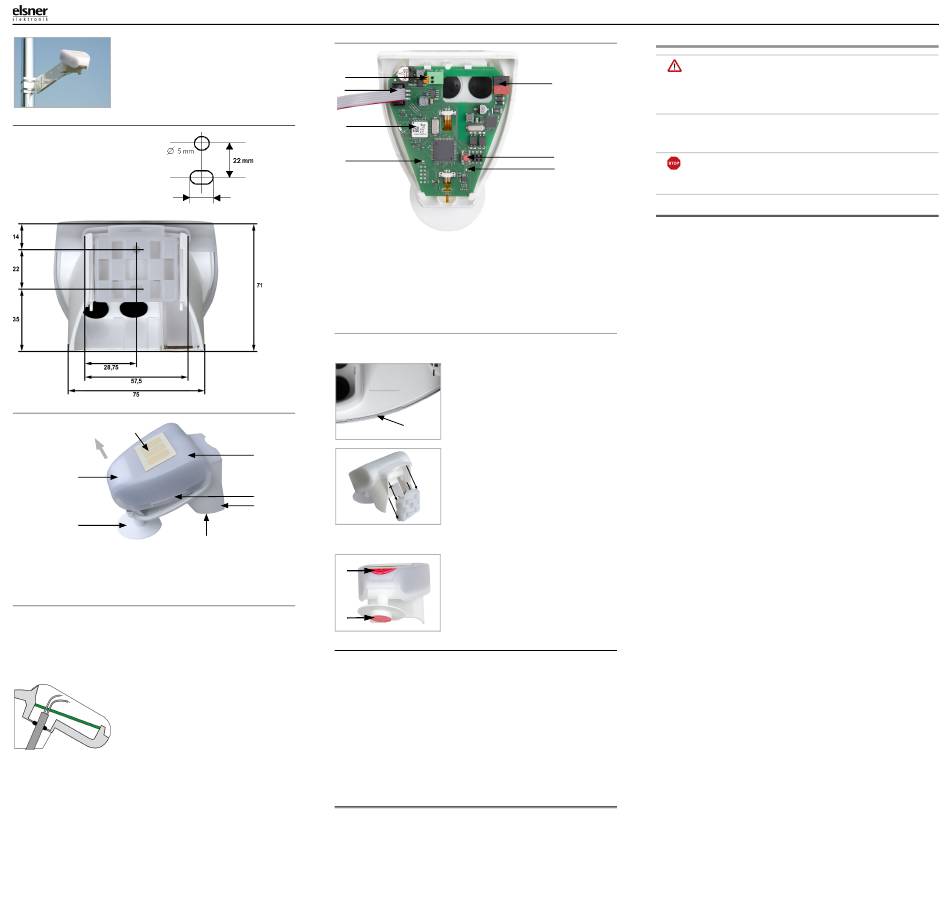

elsner elektronik Suntracer KNX-GPS Technische Daten Und Installationshinweise Seite 2

Abb. 9
Beispiel für den Einsatz eines Auslegers:
Montage an einem Mast mit Schnecken-
gewinde-Schellen
(Abbildung des Sensormodells beispiel-
haft)
2.2.2. Ansicht der Rückwand und Bohrplan
Abb. 10 a+b
Bohrplan.
Bemaßung Gehäuserückseite mit Hal-
ter, Maße in mm. Technisch bedingte
Abweichungen möglich.
Langloch 7,5 x 5 mm
2.2.3. Aufbau der Wetterstation
7
Deckel entrasten und
nach oben abnehmen
6
5
Abb. 11 4 Temperatursensor
1 Deckel 5 Windsensor
2 Rasten des Deckels 6 Helligkeitssensor
3 Gehäuse-Unterteil 7 Regensensor
2.2.4. Anschluss der Wetterstation
Der Deckel der Wetterstation mit dem Regensensor ist am unteren Rand rechts und
links eingerastet (siehe Abb.). Nehmen Sie den Deckel von der Wetterstation ab.
Gehen sie sorgfältig vor, um die Kabelverbindung zwischen der Platine im Unter-
teil und dem Regensensor im Deckel nicht abzureißen.
Führen Sie die Kabel für Spannungsversorgung und Busanschluss durch die Gum-
midichtungen an der Unterseite der Wetterstation und schließen Spannung und
Bus +/- an die dafür vorgesehenen Klemmen an.
Abb. 12
Setzen Sie den Mantel des Kabels un-
terhalb der Platine ab und führen Sie
nur die Anschlusskabel durch die Öff-
nungen in der Platine nach oben.
Wetterstation Suntracer KNX-GPS
2.2.5. Aufbau der Platine
1
2
3
4
Abb. 13
1 Federkraftklemme Hilfsspan-
nung. Für Massivleiter bis 1,5
mm² oder feindrahtige Leiter.
Klemmenbelegung polungsun-
abhängig (+/- oder -/+)
2.2.6. Anbringen des Geräts
Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der
Deckel muss rechts und links mit einem deutlichen „Klick" einrasten.
1
2
3
Zum Abnehmen lässt sich das Gerät nach oben gegen den Widerstand der Rasten
4
wieder aus dem Halter herausziehen.
2.3. Hinweise zur Montage und Inbetriebnahme
Öffnen Sie die Wetterstation nicht, wenn Wasser (Regen) eindringen kann: Schon
wenige Tropfen könnten die Elektronik beschädigen.
Achten Sie auf korrekten Anschluss. Ein Falschanschluss kann zur Zerstörung der
Wetterstation oder mit ihr verbundener elektronischer Geräte führen.
Bei der Montage ist darauf zu achten, dass der Temperatursensor (kleine Platine an
der Unterseite des Gehäuses) nicht beschädigt wird. Auch die Kabelverbindung
zwischen Platine und Regensensor darf beim Anschluss nicht abgerissen oder ge-
knickt werden.
Der Windmesswert und somit auch alle Wind-Schaltausgänge können erst 60 Se-
kunden nach Anlegen der Versorgungsspannung ausgegeben werden.
Nach dem Anlegen der Hilfsspannung befindet sich das Gerät einige Sekunden
lang in der Initialisierungsphase. In dieser Zeit kann keine Information über den
Bus empfangen oder gesendet werden.
3. Adressierung des Geräts am Bus
Das Gerät wird mit der Bus-Adresse 15.15.255 ausgeliefert. Eine andere Adresse
kann in der ETS durch Überschreiben der Adresse 15.15.255 programmiert werden
oder über den Programmier-Taster auf der Platine im Gehäuseinnern eingelernt
werden.
Wetterstation Suntracer KNX-GPS • Stand: 11.11.2021 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
5
6
7
2 Steckplatz Kabelverbindung
zum Niederschlagssensor im
Gehäusedeckel
3 GPS-Antenne
4 Signal-LED
5 KNX-Klemme +/-
6 Programmier-Taster zum Ein-
lernen des Geräts
7 Programmier-LED
Abb. 14
Prüfen Sie ob Deckel und Unterteil
richtig verrastet sind! Die Abbildung
zeigt das geschlossene Gehäuse von
unten.
Raste
Abb. 15
Schieben Sie das Gehäuse von oben
in den montierten Halter. Die Zapfen
des Halters müssen dabei in den
Schienen des Gehäuses einrasten.
Abb. 16
Entfernen Sie nach der Montage den
Schutzaufkleber am Windsensor und
den Hinweisaufkleber „Abstand" an
der Oberseite des Deckels.
4. Wartung
WARNUNG!
Verletzungsgefahr durch automatisch bewegte Komponenten!
Durch die Automatiksteuerung können Anlagenteile anlaufen und
Personen in Gefahr bringen (z. B. fahren Fenster/Markise wenn beim
Reingen Regen-/Windalarm ausgelöst wurde).
• Gerät zur Wartung und Reinigung immer vom Strom trennen.
Das Gerät sollte regelmäßig zweimal pro Jahr auf Verschmutzung geprüft und bei
Bedarf gereinigt werden. Bei starker Verschmutzung kann die Funktion des Sen-
sors eingeschränkt werden.
ACHTUNG
Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse
eindringt.
• Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen.
5. Entsorgung
Das Gerät muss nach dem Gebrauch entsprechend den gesetzlichen Vorschriften
entsorgt werden. Nicht über den Hausmüll entsorgen!
