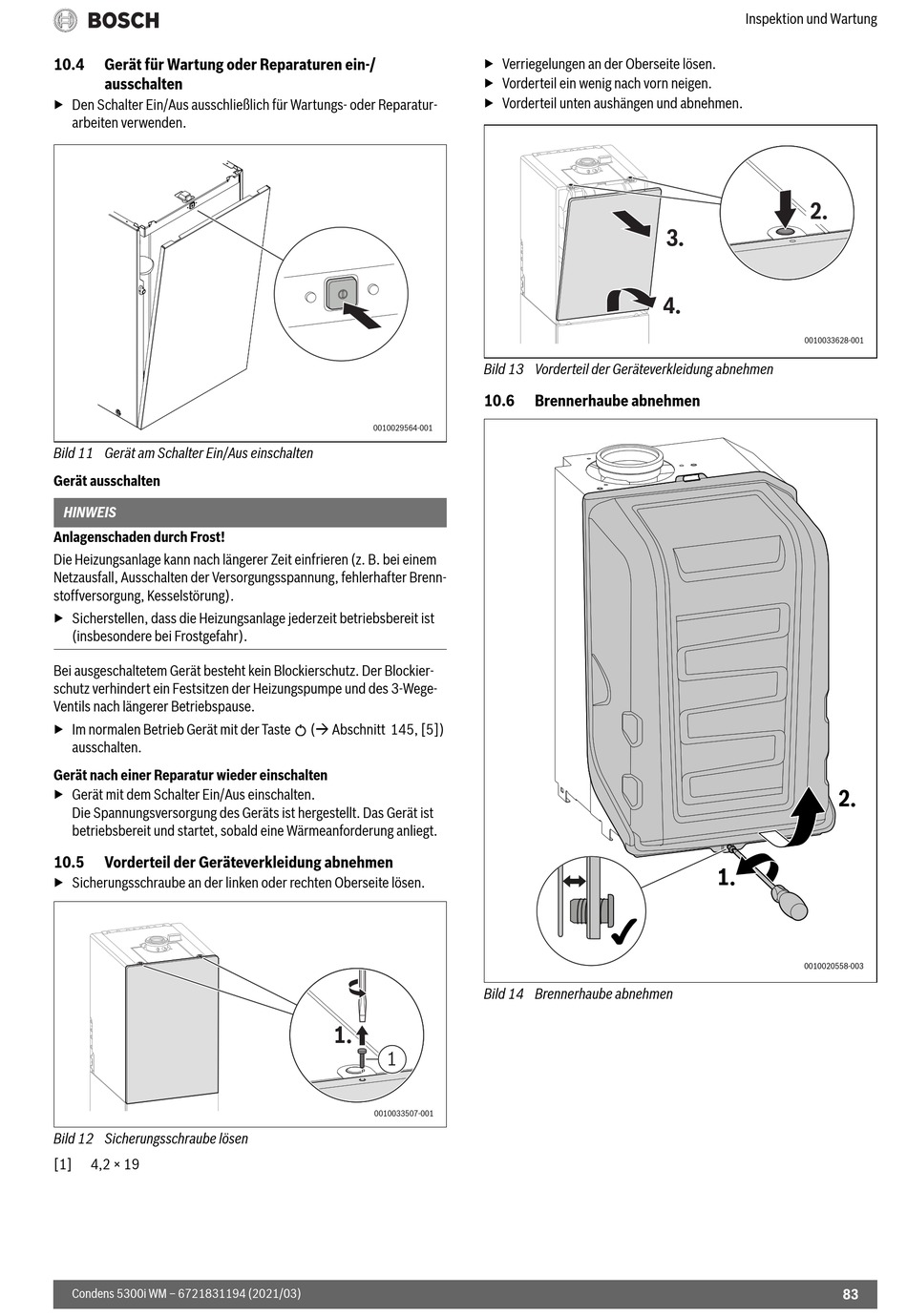

10.4 Gerät für Wartung oder Reparaturen ein-/
ausschalten
▶ Den Schalter Ein/Aus ausschließlich für Wartungs- oder Reparatur-
arbeiten verwenden.
Bild 11 Gerät am Schalter Ein/Aus einschalten
Gerät ausschalten
HINWEIS
Anlagenschaden durch Frost!
Die Heizungsanlage kann nach längerer Zeit einfrieren (z. B. bei einem
Netzausfall, Ausschalten der Versorgungsspannung, fehlerhafter Brenn-
stoffversorgung, Kesselstörung).
▶ Sicherstellen, dass die Heizungsanlage jederzeit betriebsbereit ist
(insbesondere bei Frostgefahr).
Bei ausgeschaltetem Gerät besteht kein Blockierschutz. Der Blockier-
schutz verhindert ein Festsitzen der Heizungspumpe und des 3-Wege-
Ventils nach längerer Betriebspause.
▶ Im normalen Betrieb Gerät mit der Taste
ausschalten.
Gerät nach einer Reparatur wieder einschalten
▶ Gerät mit dem Schalter Ein/Aus einschalten.
Die Spannungsversorgung des Geräts ist hergestellt. Das Gerät ist
betriebsbereit und startet, sobald eine Wärmeanforderung anliegt.
10.5 Vorderteil der Geräteverkleidung abnehmen
▶ Sicherungsschraube an der linken oder rechten Oberseite lösen.
Bild 12 Sicherungsschraube lösen
[1] 4,2 × 19
Condens 5300i WM – 6721831194 (2021/03)
0010029564-001
( Abschnitt 145, [5])
1.
1
0010033507-001
▶ Verriegelungen an der Oberseite lösen.
▶ Vorderteil ein wenig nach vorn neigen.
▶ Vorderteil unten aushängen und abnehmen.
Bild 13 Vorderteil der Geräteverkleidung abnehmen
10.6

Brennerhaube abnehmen

Bild 14 Brennerhaube abnehmen
Inspektion und Wartung
2.
3.
4.
0010033628-001
1.
0010020558-003
2.
83
