Wärmedämmung Anbringen; Unebenheiten Mit Den Stellfüßen Ausgleichen; Gerät Anschließen; Inbetriebnahme - Bosch Condens 5300i WM Installations- Und Wartungsanleitung Für Die Fachkraft

Inbetriebnahme

5.12.5 Wärmedämmung anbringen
Wenn das Gerät einen größeren Abstand zur Wand als den angegebenen
Mindestabstand hat, kann die Wärmedämmung (Zubehör SF 13) auf der
Geräterückseite angebracht werden.
▶ Kleinere Dämmplatte unten einsetzen.
▶ Größere Dämmplatte an der Oberseite einsetzen.
▶ Größere Dämmplatte im unteren Bereich andrücken.
2.
3.
1.

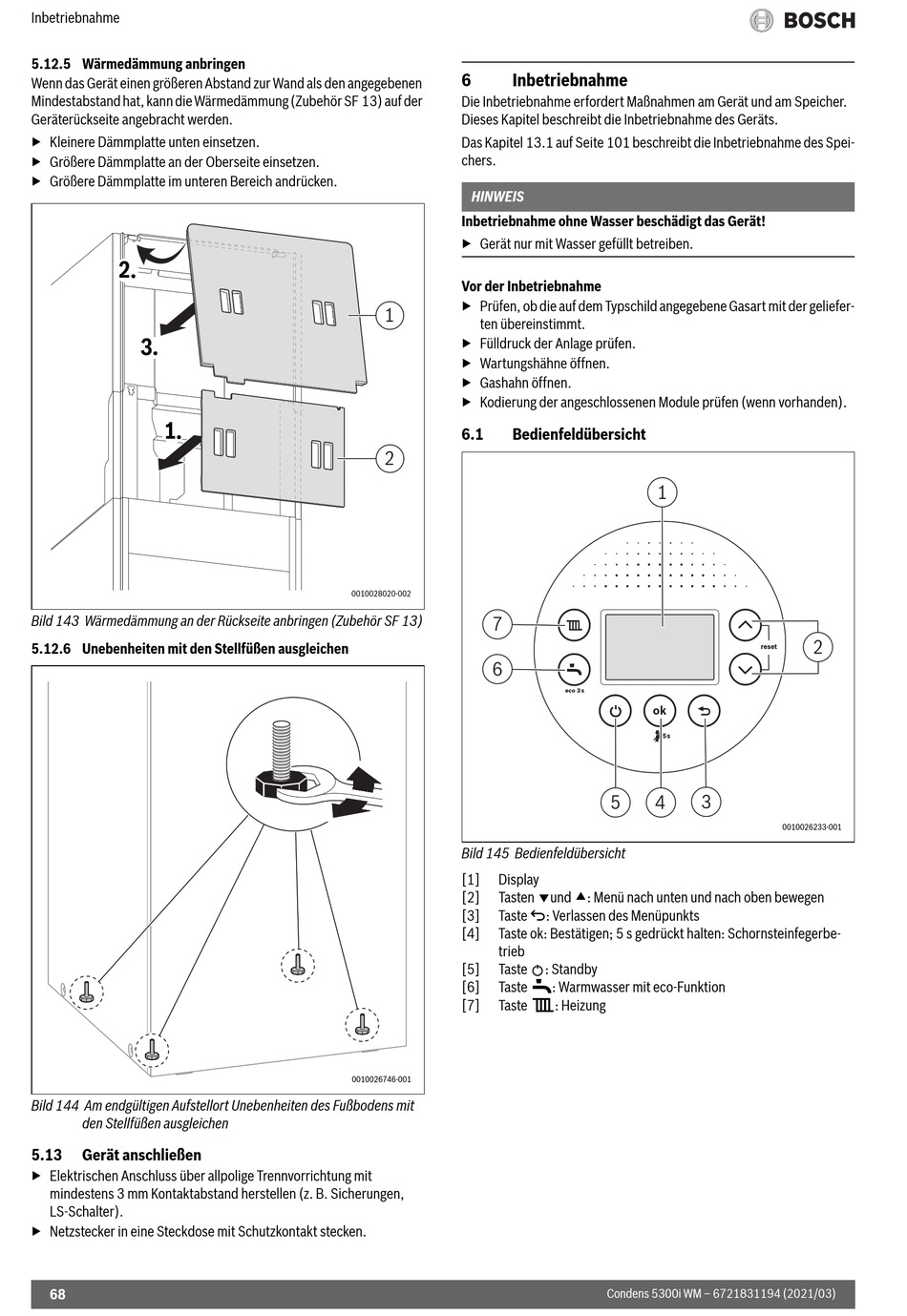

Bild 143 Wärmedämmung an der Rückseite anbringen (Zubehör SF 13)
5.12.6 Unebenheiten mit den Stellfüßen ausgleichen
Bild 144 Am endgültigen Aufstellort Unebenheiten des Fußbodens mit
den Stellfüßen ausgleichen
5.13 Gerät anschließen
▶ Elektrischen Anschluss über allpolige Trennvorrichtung mit
mindestens 3 mm Kontaktabstand herstellen (z. B. Sicherungen,
LS-Schalter).
▶ Netzstecker in eine Steckdose mit Schutzkontakt stecken.
68
6 Inbetriebnahme
Die Inbetriebnahme erfordert Maßnahmen am Gerät und am Speicher.
Dieses Kapitel beschreibt die Inbetriebnahme des Geräts.
Das Kapitel 13.1 auf Seite 101 beschreibt die Inbetriebnahme des Spei-
chers.
HINWEIS
Inbetriebnahme ohne Wasser beschädigt das Gerät!
▶ Gerät nur mit Wasser gefüllt betreiben.
Vor der Inbetriebnahme
▶ Prüfen, ob die auf dem Typschild angegebene Gasart mit der geliefer-
1
ten übereinstimmt.
▶ Fülldruck der Anlage prüfen.
▶ Wartungshähne öffnen.
▶ Gashahn öffnen.
▶ Kodierung der angeschlossenen Module prüfen (wenn vorhanden).
6.1 Bedienfeldübersicht
2
0010028020-002
7
6
Bild 145 Bedienfeldübersicht
[1] Display
Tasten und : Menü nach unten und nach oben bewegen
[2]
[3] Taste d: Verlassen des Menüpunkts
[4] Taste ok: Bestätigen; 5 s gedrückt halten: Schornsteinfegerbe-
trieb
[5] Taste
Taste *: Warmwasser mit eco-Funktion
[6]
Taste (: Heizung
[7]
0010026746-001
1
eco 3 s
ok
5s
5 4 3
: Standby
Condens 5300i WM – 6721831194 (2021/03)
2
reset
0010026233-001
