Einstellungen im Servicemenü

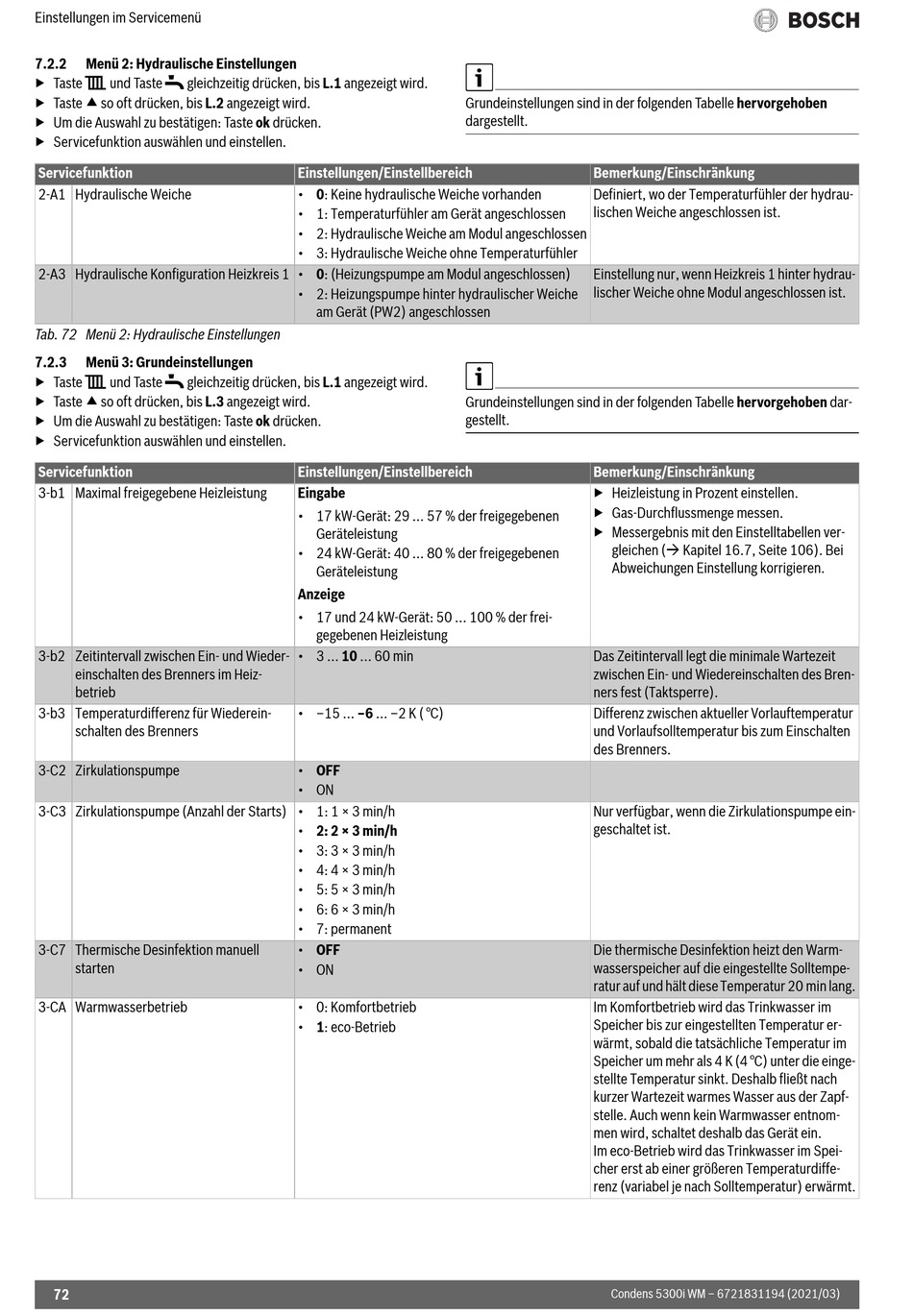

7.2.2 Menü 2: Hydraulische Einstellungen
▶ Taste ( und Taste * gleichzeitig drücken, bis L.1 angezeigt wird.
▶ Taste  so oft drücken, bis L.2 angezeigt wird.
▶ Um die Auswahl zu bestätigen: Taste ok drücken.
▶ Servicefunktion auswählen und einstellen.
Servicefunktion
2-A1 Hydraulische Weiche
2-A3 Hydraulische Konfiguration Heizkreis 1 • 0: (Heizungspumpe am Modul angeschlossen)
Tab. 72 Menü 2: Hydraulische Einstellungen
7.2.3 Menü 3: Grundeinstellungen
▶ Taste ( und Taste * gleichzeitig drücken, bis L.1 angezeigt wird.
▶ Taste  so oft drücken, bis L.3 angezeigt wird.
▶ Um die Auswahl zu bestätigen: Taste ok drücken.
▶ Servicefunktion auswählen und einstellen.
Servicefunktion
3-b1 Maximal freigegebene Heizleistung
3-b2 Zeitintervall zwischen Ein- und Wieder-
einschalten des Brenners im Heiz-
betrieb
3-b3 Temperaturdifferenz für Wiederein-
schalten des Brenners
3-C2 Zirkulationspumpe
3-C3 Zirkulationspumpe (Anzahl der Starts) • 1: 1 × 3 min/h
3-C7 Thermische Desinfektion manuell
starten
3-CA Warmwasserbetrieb
72
Grundeinstellungen sind in der folgenden Tabelle hervorgehoben
dargestellt.
Einstellungen/Einstellbereich
• 0: Keine hydraulische Weiche vorhanden
• 1: Temperaturfühler am Gerät angeschlossen
• 2: Hydraulische Weiche am Modul angeschlossen
• 3: Hydraulische Weiche ohne Temperaturfühler
• 2: Heizungspumpe hinter hydraulischer Weiche
am Gerät (PW2) angeschlossen
Grundeinstellungen sind in der folgenden Tabelle hervorgehoben dar-
gestellt.
Einstellungen/Einstellbereich
Eingabe
• 17 kW-Gerät: 29 ... 57 % der freigegebenen
Geräteleistung
• 24 kW-Gerät: 40 ... 80 % der freigegebenen
Geräteleistung
Anzeige
• 17 und 24 kW-Gerät: 50 ... 100 % der frei-
gegebenen Heizleistung
• 3 ... 10 ... 60 min
• ‒15 ... ‒6 ... ‒2 K ( °C)
• OFF
• ON
• 2: 2 × 3 min/h
• 3: 3 × 3 min/h
• 4: 4 × 3 min/h
• 5: 5 × 3 min/h
• 6: 6 × 3 min/h
• 7: permanent
• OFF
• ON
• 0: Komfortbetrieb
• 1: eco-Betrieb
Bemerkung/Einschränkung
Definiert, wo der Temperaturfühler der hydrau-
lischen Weiche angeschlossen ist.
Einstellung nur, wenn Heizkreis 1 hinter hydrau-
lischer Weiche ohne Modul angeschlossen ist.
Bemerkung/Einschränkung
▶ Heizleistung in Prozent einstellen.
▶ Gas-Durchflussmenge messen.
▶ Messergebnis mit den Einstelltabellen ver-
gleichen ( Kapitel 16.7, Seite 106). Bei
Abweichungen Einstellung korrigieren.
Das Zeitintervall legt die minimale Wartezeit
zwischen Ein- und Wiedereinschalten des Bren-
ners fest (Taktsperre).
Differenz zwischen aktueller Vorlauftemperatur
und Vorlaufsolltemperatur bis zum Einschalten
des Brenners.
Nur verfügbar, wenn die Zirkulationspumpe ein-
geschaltet ist.
Die thermische Desinfektion heizt den Warm-
wasserspeicher auf die eingestellte Solltempe-
ratur auf und hält diese Temperatur 20 min lang.
Im Komfortbetrieb wird das Trinkwasser im
Speicher bis zur eingestellten Temperatur er-
wärmt, sobald die tatsächliche Temperatur im
Speicher um mehr als 4 K (4 °C) unter die einge-
stellte Temperatur sinkt. Deshalb fließt nach
kurzer Wartezeit warmes Wasser aus der Zapf-
stelle. Auch wenn kein Warmwasser entnom-
men wird, schaltet deshalb das Gerät ein.
Im eco-Betrieb wird das Trinkwasser im Spei-
cher erst ab einer größeren Temperaturdiffe-
renz (variabel je nach Solltemperatur) erwärmt.
Condens 5300i WM – 6721831194 (2021/03)
