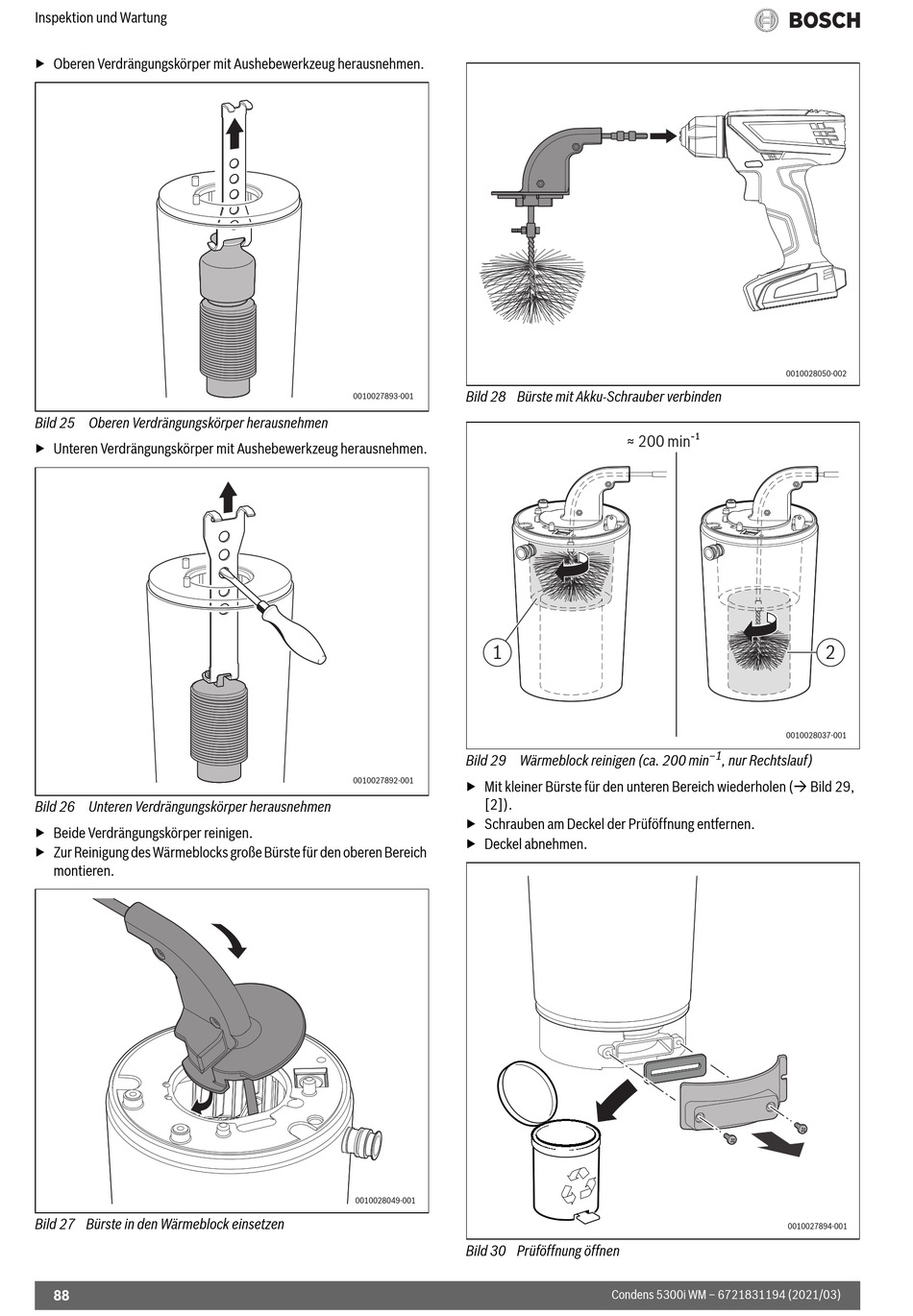

Inspektion und Wartung
▶ Oberen Verdrängungskörper mit Aushebewerkzeug herausnehmen.
Bild 25 Oberen Verdrängungskörper herausnehmen
▶ Unteren Verdrängungskörper mit Aushebewerkzeug herausnehmen.
Bild 26 Unteren Verdrängungskörper herausnehmen
▶ Beide Verdrängungskörper reinigen.
▶ Zur Reinigung des Wärmeblocks große Bürste für den oberen Bereich
montieren.
Bild 27 Bürste in den Wärmeblock einsetzen
88
Bild 28 Bürste mit Akku-Schrauber verbinden
0010027893-001
1
Bild 29 Wärmeblock reinigen (ca. 200 min
0010027892-001
▶ Mit kleiner Bürste für den unteren Bereich wiederholen ( Bild 29,
[2]).
▶ Schrauben am Deckel der Prüföffnung entfernen.
▶ Deckel abnehmen.
0010028049-001
Bild 30 Prüföffnung öffnen
≈ 200 min - ¹
‒1
, nur Rechtslauf)
Condens 5300i WM – 6721831194 (2021/03)
