Technische Informationen und Protokoll

16.1

Elektrische Verdrahtung

1 2
ON/OFF
230V
230V
IN
IN
L N L N L
22
L N 1 2 3
PWM
M
0-10V
23 21 20 19 18

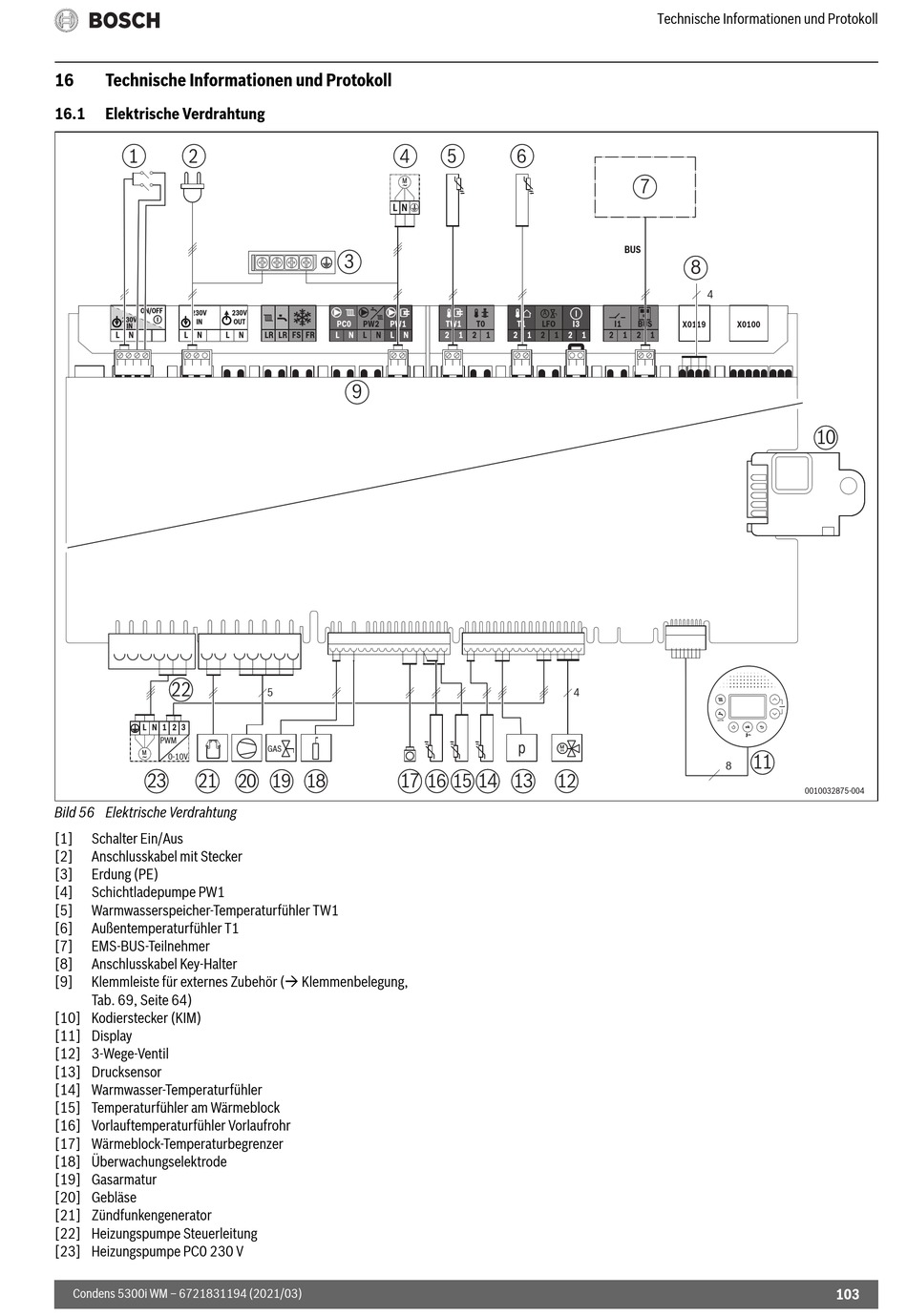

Bild 56 Elektrische Verdrahtung
[1] Schalter Ein/Aus
[2] Anschlusskabel mit Stecker
[3] Erdung (PE)
[4] Schichtladepumpe PW1
[5] Warmwasserspeicher-Temperaturfühler TW1
[6] Außentemperaturfühler T1
[7] EMS-BUS-Teilnehmer
[8] Anschlusskabel Key-Halter
[9] Klemmleiste für externes Zubehör ( Klemmenbelegung,
Tab. 69, Seite 64)
[10] Kodierstecker (KIM)
[11] Display
[12] 3-Wege-Ventil
[13] Drucksensor
[14] Warmwasser-Temperaturfühler
[15] Temperaturfühler am Wärmeblock
[16] Vorlauftemperaturfühler Vorlaufrohr
[17] Wärmeblock-Temperaturbegrenzer
[18] Überwachungselektrode
[19] Gasarmatur
[20] Gebläse
[21] Zündfunkengenerator
[22] Heizungspumpe Steuerleitung
[23] Heizungspumpe PC0 230 V
Condens 5300i WM – 6721831194 (2021/03)
4
M
L N
3
230V
OUT
PC0 PW2 PW1
N LR LR FS FR L N L N L N
9
5
GAS
17 16 15 14 13
5 6
A
TW1 T0 T1 LFO I3 I1
2 1 2 1 2 1 2 1 2 1 2
4
p
M
12
Technische Informationen und Protokoll
7
BUS
8
4
BUS X0119 X0100
1 2 1
reset
eco 3 s
ok
5s
11
8
10
0010032875-004
