Angaben zum Produkt
2.11.2 Gerät mit Basismodul (Zubehör CS 35) und Anschluss-Set
CS 10
> 20
G
F
E
D
C
B
A

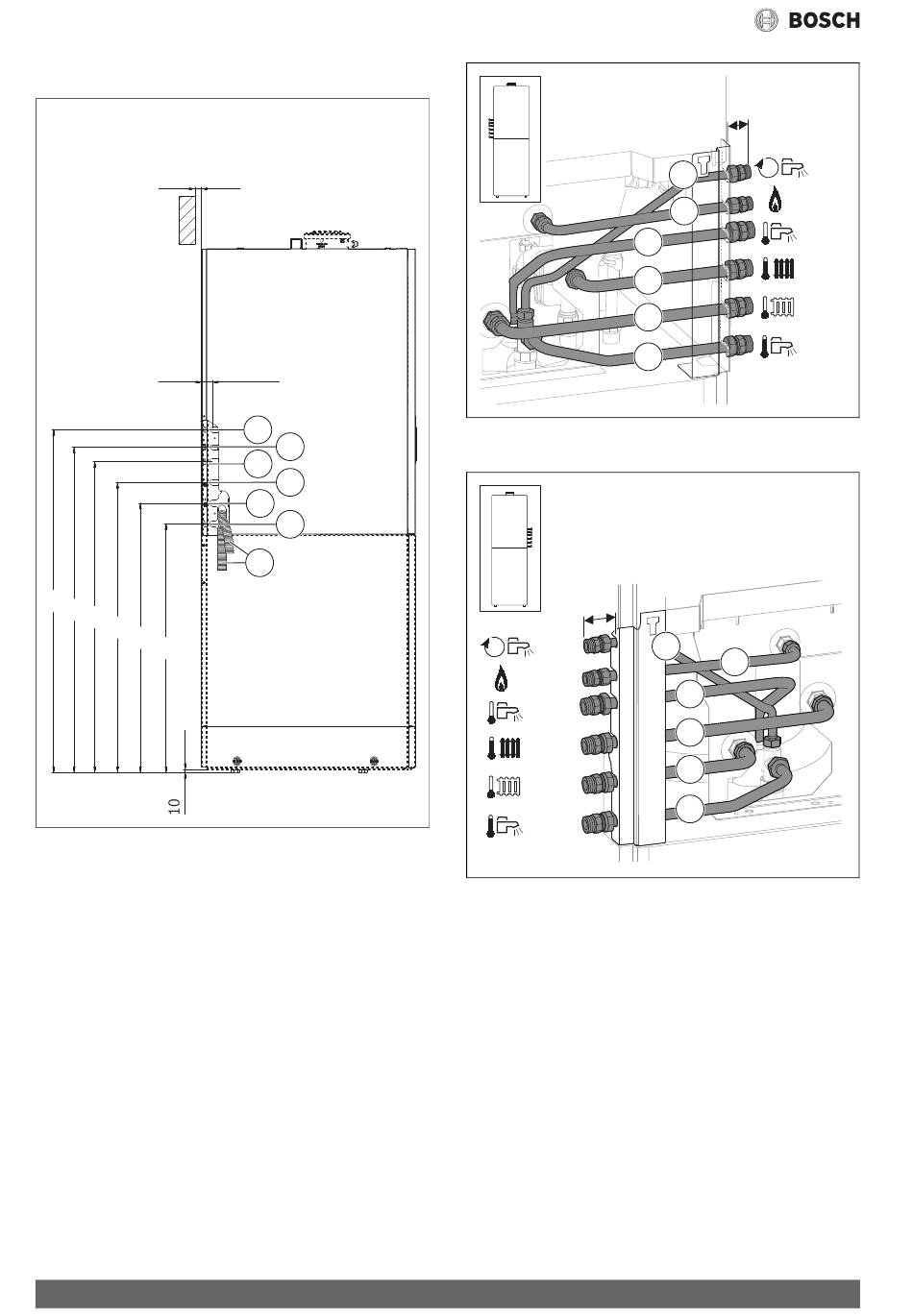

Bild 10 Ansicht von der linken Seite (Maße in mm)
[1] Zirkulation
[2] Gas
[3] Kaltwasser
[4] Heizungsvorlauf
[5] Heizungsrücklauf
[6] Warmwasser
[7] Schlauch für Kondensatablauf und Schlauch für Sicherheitsventil
A 671 mm
B 736 mm
C 801 mm
D 866 mm
E 911 mm
F 966 mm
G 36 mm
16
1
2
3
4
5
6
7
670
0010027523-003
Bild 11 Ansicht von der Rückseite (Maß in mm): Zubehör CS 10 auf der
linken Seite montiert
5 3
R 1/2"
R 1/2"
R 3/4"
R 3/4"
R 3/4"
R 3/4"
Bild 12 Ansicht von der Rückseite (Maß in mm): Zubehör CS 10 auf der
rechten Seite montiert
Condens 5300i WM – 6721831194 (2021/03)
5 3
R 1/2"
6
R 1/2"
5
R 3/4"
4
R 3/4"
1
R 3/4"
2
R 3/4"
3
0010026974-003
6
5
4
2
1
3
0010025876-003
