1.
2.

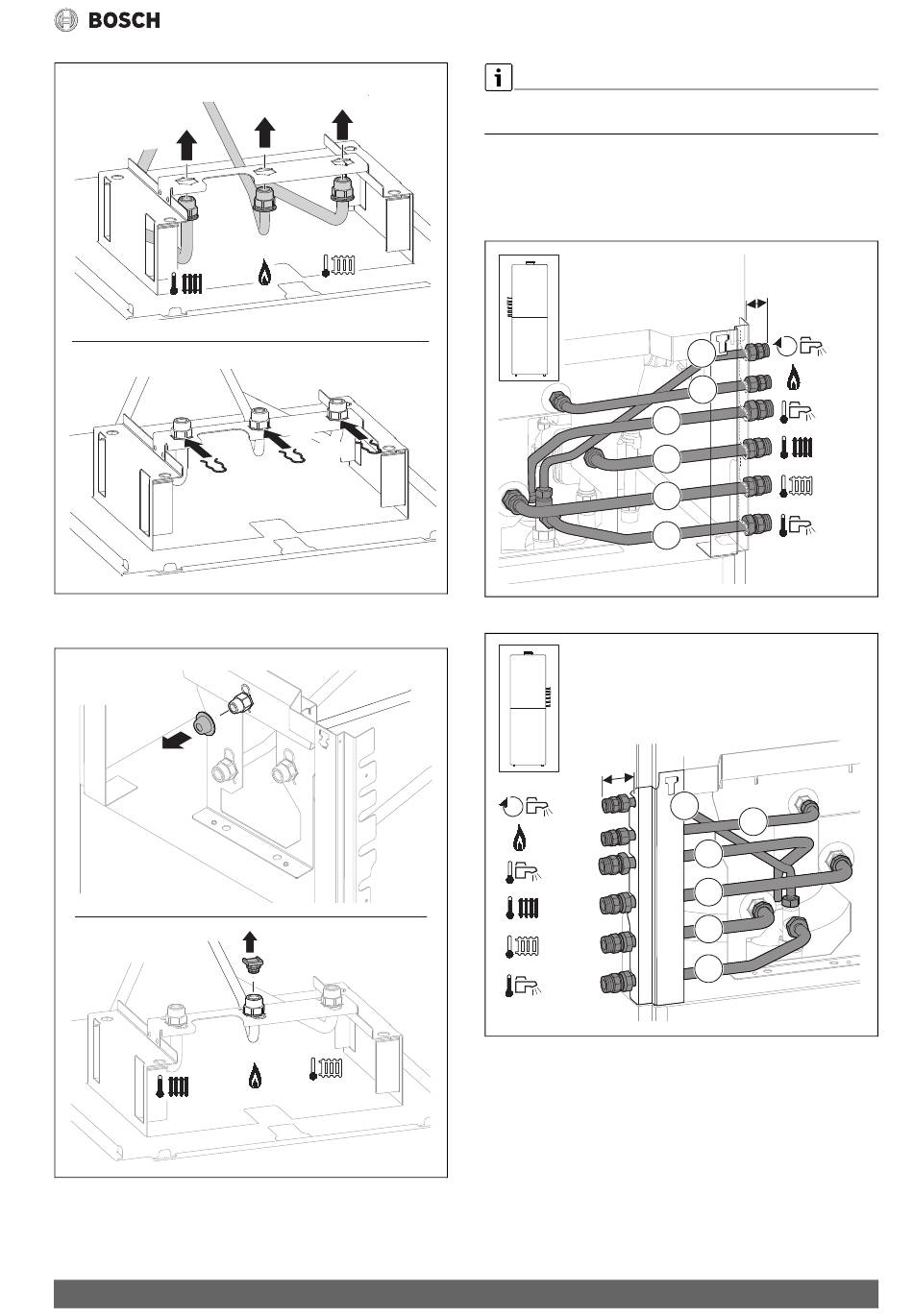

Bild 58 Heizungsvorlauf, Gasrohr und Heizungsrücklauf vorn einsetzen
(Zubehör CS 35)
1.
2.
Bild 59 Schutzkappe und Stopfen vom Gasrohr abnehmen
Condens 5300i WM – 6721831194 (2021/03)
5.
3.
4.
6.
0010033730-001
0010029577-002
Mit den 2 restlichen Schrauben werden nach Abschluss der Montage die
Seitenteile der Geräteverkleidung befestigt.
Das horizontale oder das vertikale Anschluss-Set kann vor oder nach In-
stallation des Geräts montiert werden.
• Horizontales Anschluss-Set (Zubehör CS 10)
• Vertikales Anschluss-Set (Zubehör CS 33)
Bild 60 Zubehör CS 10 auf der linken Seite montiert
5 3
R 1/2"
R 1/2"
R 3/4"
R 3/4"
R 3/4"
R 3/4"
Bild 61 Zubehör CS 10 auf der rechten Seite montiert
Installation
5 3
R 1/2"
6
R 1/2"
5
R 3/4"
4
R 3/4"
1
R 3/4"
2
R 3/4"
3
0010026974-003
6
5
4
2
1
3
0010025876-003
41
