▶ Brennerhaube abnehmen.

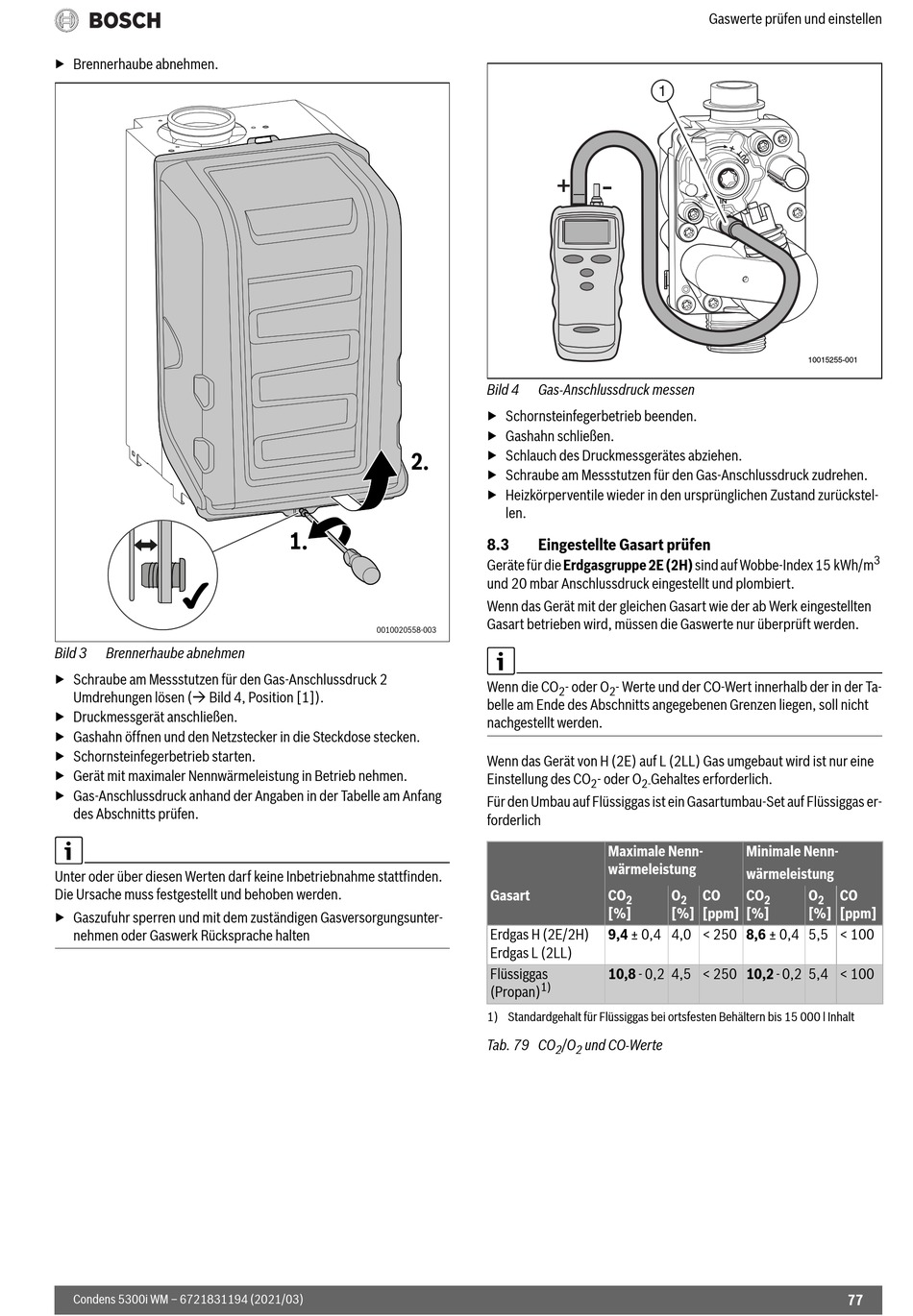

Bild 3 Brennerhaube abnehmen
▶ Schraube am Messstutzen für den Gas-Anschlussdruck 2
Umdrehungen lösen ( Bild 4, Position [1]).
▶ Druckmessgerät anschließen.
▶ Gashahn öffnen und den Netzstecker in die Steckdose stecken.
▶ Schornsteinfegerbetrieb starten.
▶ Gerät mit maximaler Nennwärmeleistung in Betrieb nehmen.
▶ Gas-Anschlussdruck anhand der Angaben in der Tabelle am Anfang
des Abschnitts prüfen.
Unter oder über diesen Werten darf keine Inbetriebnahme stattfinden.
Die Ursache muss festgestellt und behoben werden.
▶ Gaszufuhr sperren und mit dem zuständigen Gasversorgungsunter-
nehmen oder Gaswerk Rücksprache halten
Condens 5300i WM – 6721831194 (2021/03)
2.
1.
0010020558-003
1
Bild 4 Gas-Anschlussdruck messen
▶ Schornsteinfegerbetrieb beenden.
▶ Gashahn schließen.
▶ Schlauch des Druckmessgerätes abziehen.
▶ Schraube am Messstutzen für den Gas-Anschlussdruck zudrehen.
▶ Heizkörperventile wieder in den ursprünglichen Zustand zurückstel-
len.
8.3 Eingestellte Gasart prüfen
Geräte für die Erdgasgruppe 2E (2H) sind auf Wobbe-Index 15 kWh/m
und 20 mbar Anschlussdruck eingestellt und plombiert.
Wenn das Gerät mit der gleichen Gasart wie der ab Werk eingestellten
Gasart betrieben wird, müssen die Gaswerte nur überprüft werden.
Wenn die CO - oder O - Werte und der CO-Wert innerhalb der in der Ta-
2 2
belle am Ende des Abschnitts angegebenen Grenzen liegen, soll nicht
nachgestellt werden.
Wenn das Gerät von H (2E) auf L (2LL) Gas umgebaut wird ist nur eine
Einstellung des CO - oder O Gehaltes erforderlich.
2 2-
Für den Umbau auf Flüssiggas ist ein Gasartumbau-Set auf Flüssiggas er-
forderlich
Maximale Nenn-
wärmeleistung
Gasart CO
2
[%]
Erdgas H (2E/2H) 9,4 ± 0,4 4,0 < 250 8,6 ± 0,4 5,5 < 100
Erdgas L (2LL)
Flüssiggas 10,8 - 0,2 4,5 < 250 10,2 - 0,2 5,4 < 100
1)
(Propan)
1) Standardgehalt für Flüssiggas bei ortsfesten Behältern bis 15 000 l Inhalt
Tab. 79 CO /O und CO-Werte
2 2
Gaswerte prüfen und einstellen
10015255-001
Minimale Nenn-
wärmeleistung
O CO CO O CO
2 2 2
[%] [ppm] [%] [%] [ppm]
