7.2 Übersicht der Servicefunktionen
7.2.1 Menü 1: Info
▶ Taste ( und Taste * gleichzeitig drücken, bis L.1 angezeigt wird.
Servicefunktion
1-A1 Aktueller Betriebszustand
1-A2 Aktuelle Störung
1-A3 Maximale Heizleistung
1-A5 Temperatur am Vorlauftemperaturfühler
1-A6 Vorlaufsolltemperatur (vom Heizungsregler gefordert)
1-b4 Aktuelle Warmwasser-Austrittstemperatur
1-b5 Aktuelle Speichertemperatur
1-b7 Warmwasser-Solltemperatur (vom Heizungsregler gefordert)
1-b8 Aktuelle Wärmeleistung in % der maximalen Nennwärmeleistung %
1-C1 Ionisationsstrom
1-C2 Aktuelle Pumpenmodulation
1-C4 Aktuelle Außentemperatur (bei angeschlossenem Außen-
temperaturfühler)
1-C5 Temperatur am Solarspeicher
1-C6 Betriebsdruck
1-d1 Kollektortemperatur
1-d2 Temperatur am Solarspeicher (am unteren Fühler)
1-d3 Drehzahl der Solarpumpe
1-d4 Aktueller Betriebszustand der Solareinheit
1-E1 Software-Version des Bedienfelds (Hauptversion)
1-E2 Software-Version des Bedienfelds (Nebenversion)
1-E3 Kodiersteckernummer
1-E4 Kodiersteckerversion
1-EA Software-Version der Geräteelektronik (Hauptversion)
1-Eb Software-Version der Geräteelektronik (Nebenversion)

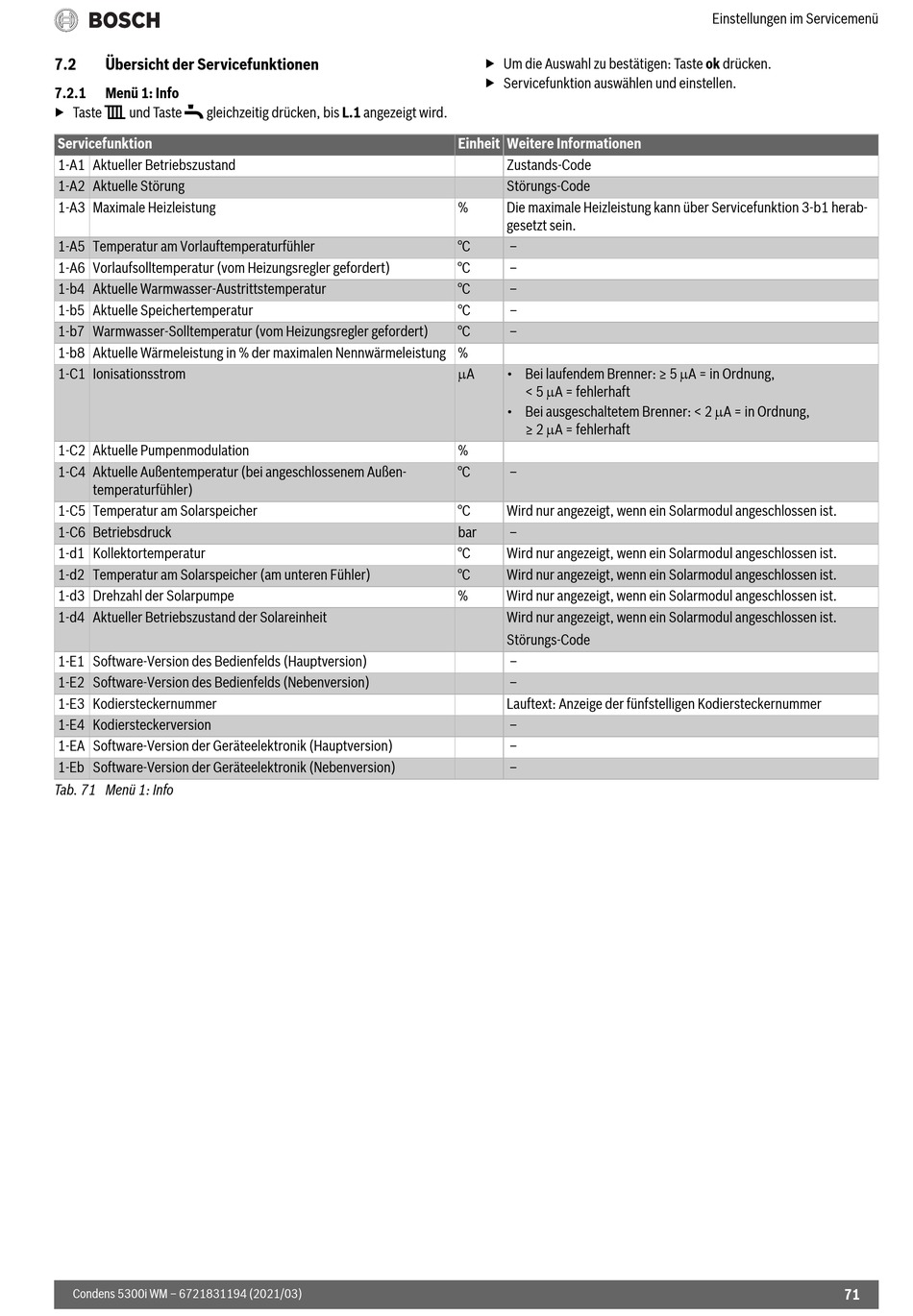

Tab. 71 Menü 1: Info
Condens 5300i WM – 6721831194 (2021/03)
▶ Um die Auswahl zu bestätigen: Taste ok drücken.
▶ Servicefunktion auswählen und einstellen.
Einheit Weitere Informationen
Zustands-Code
Störungs-Code
% Die maximale Heizleistung kann über Servicefunktion 3-b1 herab-
gesetzt sein.
°C –
°C –
°C –
°C –
°C –
A • Bei laufendem Brenner: ≥ 5 A = in Ordnung,
< 5 A = fehlerhaft
• Bei ausgeschaltetem Brenner: < 2 A = in Ordnung,
≥ 2 A = fehlerhaft
%
°C –
°C Wird nur angezeigt, wenn ein Solarmodul angeschlossen ist.
bar –
°C Wird nur angezeigt, wenn ein Solarmodul angeschlossen ist.
°C Wird nur angezeigt, wenn ein Solarmodul angeschlossen ist.
% Wird nur angezeigt, wenn ein Solarmodul angeschlossen ist.
Wird nur angezeigt, wenn ein Solarmodul angeschlossen ist.
Störungs-Code
–
–
Lauftext: Anzeige der fünfstelligen Kodiersteckernummer
–
–
–
Einstellungen im Servicemenü
