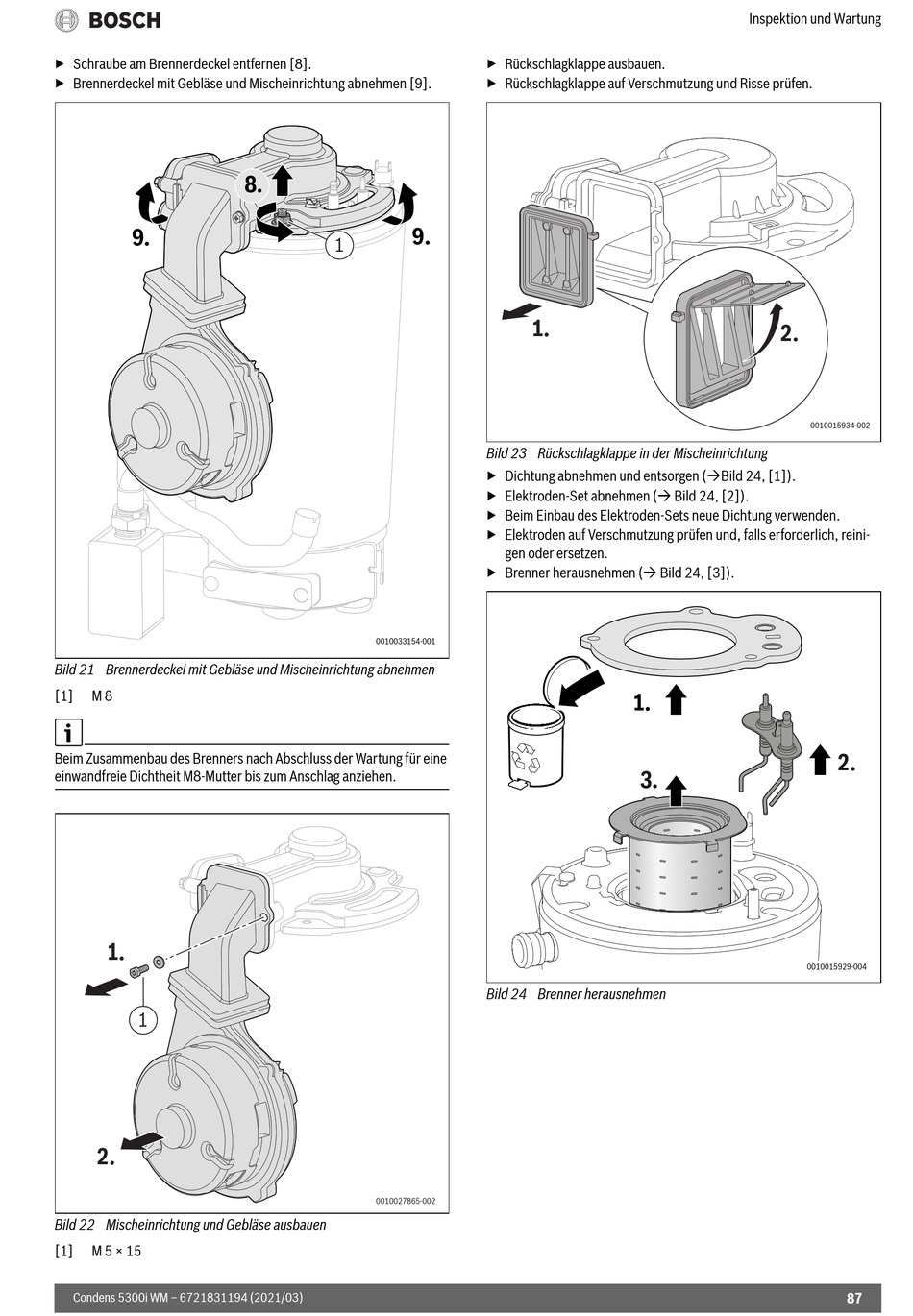

Bosch Condens 5300i WM Installations- Und Wartungsanleitung Für Die Fachkraft Seite 87

▶ Schraube am Brennerdeckel entfernen [8].
▶ Brennerdeckel mit Gebläse und Mischeinrichtung abnehmen [9].
9.
Bild 21 Brennerdeckel mit Gebläse und Mischeinrichtung abnehmen
[1] M 8
Beim Zusammenbau des Brenners nach Abschluss der Wartung für eine
einwandfreie Dichtheit M8-Mutter bis zum Anschlag anziehen.
1.
1
2.
Bild 22 Mischeinrichtung und Gebläse ausbauen
[1] M 5 × 15
Condens 5300i WM – 6721831194 (2021/03)
8.
9.
1
0010033154-001
0010027865-002
▶ Rückschlagklappe ausbauen.
▶ Rückschlagklappe auf Verschmutzung und Risse prüfen.
1.
Bild 23 Rückschlagklappe in der Mischeinrichtung
▶ Dichtung abnehmen und entsorgen (Bild 24, [1]).
▶ Elektroden-Set abnehmen ( Bild 24, [2]).
▶ Beim Einbau des Elektroden-Sets neue Dichtung verwenden.
▶ Elektroden auf Verschmutzung prüfen und, falls erforderlich, reini-
gen oder ersetzen.
▶ Brenner herausnehmen ( Bild 24, [3]).
1.
3.
Bild 24 Brenner herausnehmen
Inspektion und Wartung
2.
0010015934-002
2.
0010015929-004
