Angaben zum Produkt
2.11.4 Gerät mit Basismodul (Zubehör CS 35) und Set Anschluss-
adapter (Zubehör CS 17)
Das Zubehör CS 17 dient zum bauseitigen Anschluss ohne Anschluss-
Set.
30
139
50,5
50,5
2
1 6
76
204

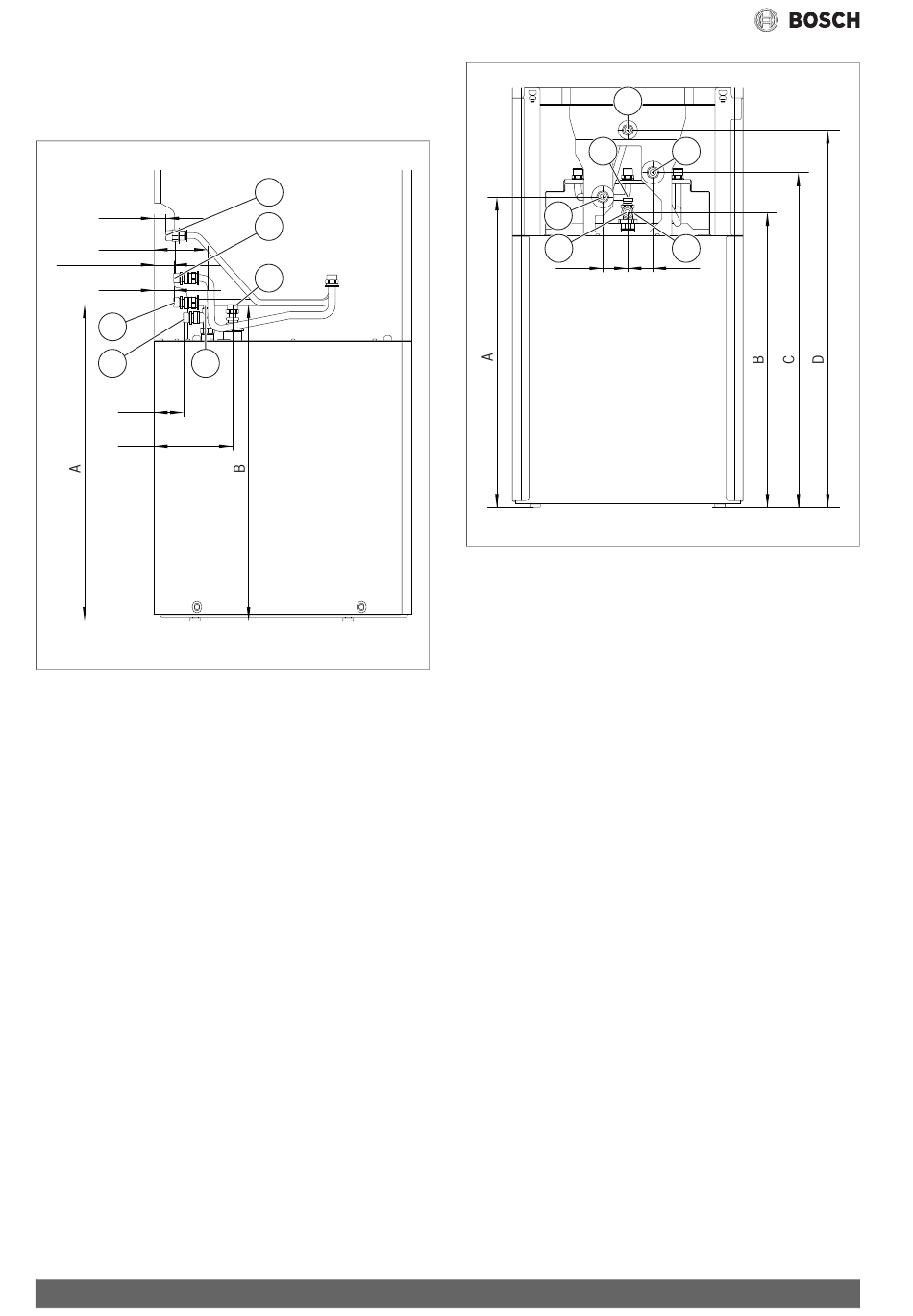

Bild 15 Ansicht von der linken Seite (Maße in mm)
[1] Warmwasser R 3/4"
[2] Heizungsrücklauf R 3/4"
[3] Gas R 3/4"
[4] Heizungsvorlauf R 3/4"
[5] Kaltwasser R 3/4"
[6] Zirkulation G 1/2"
A 731 mm
B 730 mm
18
3
4
5
0010029783-001
4
3
2
1
65 65
Bild 16 Ansicht von der Rückseite (Maße in mm)
[1] Warmwasser R 3/4"
[2] Heizungsrücklauf R 3/4"
[3] Zirkulation G 1/2"
[4] Gas R 3/4"
[5] Heizungsvorlauf R 3/4"
[6] Kaltwasser R 3/4"
A 737 mm
B 696 mm
C 801 mm
D 911 mm
Condens 5300i WM – 6721831194 (2021/03)
5
6
0010029784-001
