Inbetriebnahme
!
68
6.4

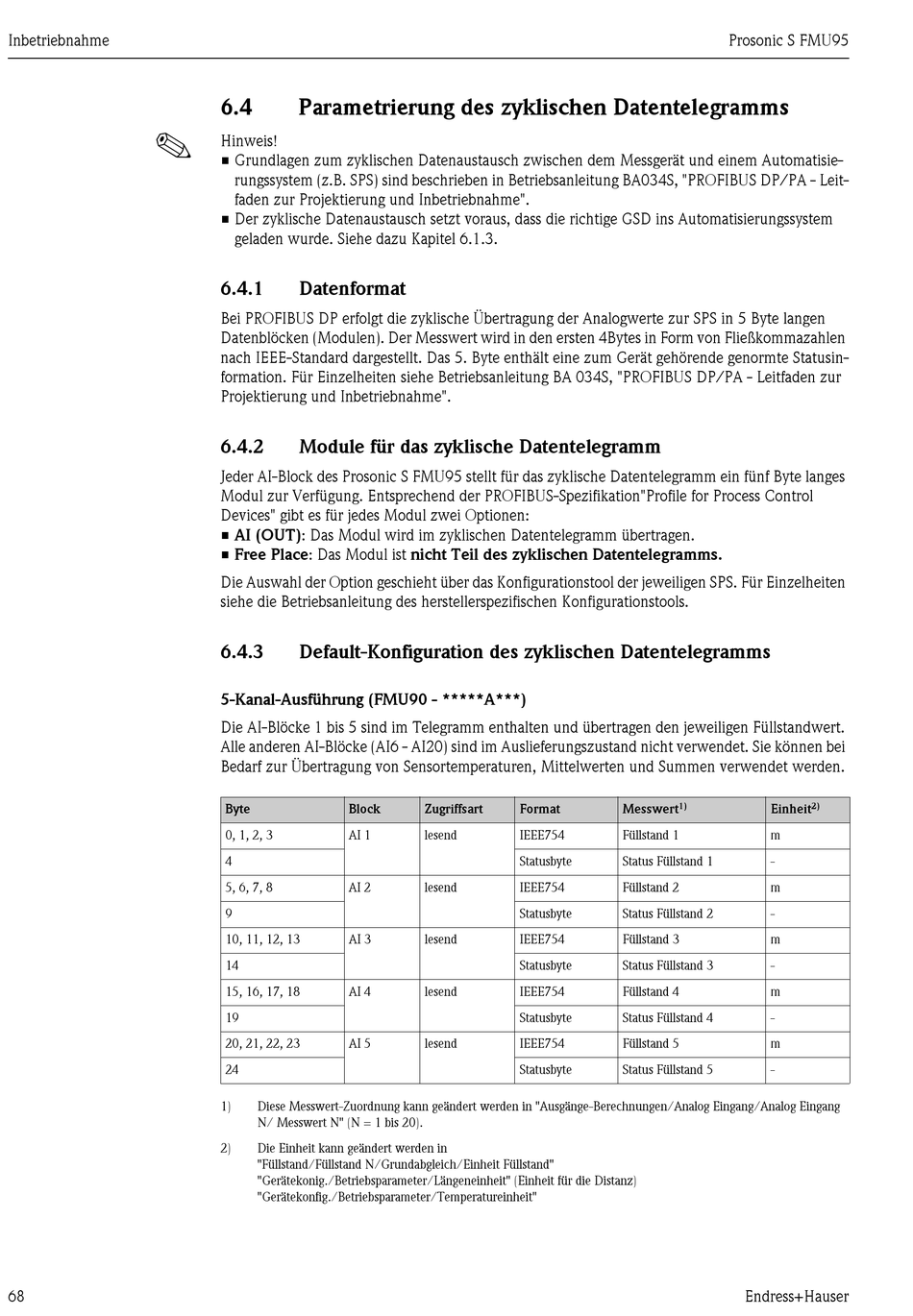

Parametrierung des zyklischen Datentelegramms

Hinweis!
• Grundlagen zum zyklischen Datenaustausch zwischen dem Messgerät und einem Automatisie-
rungssystem (z.B. SPS) sind beschrieben in Betriebsanleitung BA034S, "PROFIBUS DP/PA - Leit-
faden zur Projektierung und Inbetriebnahme".
• Der zyklische Datenaustausch setzt voraus, dass die richtige GSD ins Automatisierungssystem
geladen wurde. Siehe dazu Kapitel 6.1.3.
6.4.1

Datenformat

Bei PROFIBUS DP erfolgt die zyklische Übertragung der Analogwerte zur SPS in 5 Byte langen
Datenblöcken (Modulen). Der Messwert wird in den ersten 4Bytes in Form von Fließkommazahlen
nach IEEE-Standard dargestellt. Das 5. Byte enthält eine zum Gerät gehörende genormte Statusin-
formation. Für Einzelheiten siehe Betriebsanleitung BA 034S, "PROFIBUS DP/PA - Leitfaden zur
Projektierung und Inbetriebnahme".
6.4.2 Module für das zyklische Datentelegramm
Jeder AI-Block des Prosonic S FMU95 stellt für das zyklische Datentelegramm ein fünf Byte langes
Modul zur Verfügung. Entsprechend der PROFIBUS-Spezifikation"Profile for Process Control
Devices" gibt es für jedes Modul zwei Optionen:
• AI (OUT): Das Modul wird im zyklischen Datentelegramm übertragen.
• Free Place: Das Modul ist nicht Teil des zyklischen Datentelegramms.
Die Auswahl der Option geschieht über das Konfigurationstool der jeweiligen SPS. Für Einzelheiten
siehe die Betriebsanleitung des herstellerspezifischen Konfigurationstools.
6.4.3

Default-Konfiguration des zyklischen Datentelegramms

5-Kanal-Ausführung (FMU90 - *****A***)
Die AI-Blöcke 1 bis 5 sind im Telegramm enthalten und übertragen den jeweiligen Füllstandwert.
Alle anderen AI-Blöcke (AI6 - AI20) sind im Auslieferungszustand nicht verwendet. Sie können bei
Bedarf zur Übertragung von Sensortemperaturen, Mittelwerten und Summen verwendet werden.
Byte Block
0, 1, 2, 3 AI 1
4
5, 6, 7, 8 AI 2
9
10, 11, 12, 13 AI 3
14
15, 16, 17, 18 AI 4
19
20, 21, 22, 23 AI 5
24
1) Diese Messwert-Zuordnung kann geändert werden in "Ausgänge-Berechnungen/Analog Eingang/Analog Eingang
N/ Messwert N" (N = 1 bis 20).
2) Die Einheit kann geändert werden in
"Füllstand/Füllstand N/Grundabgleich/Einheit Füllstand"
"Gerätekonig./Betriebsparameter/Längeneinheit" (Einheit für die Distanz)
"Gerätekonfig./Betriebsparameter/Temperatureinheit"
Zugriffsart Format
lesend IEEE754
Statusbyte
lesend IEEE754
Statusbyte
lesend IEEE754
Statusbyte
lesend IEEE754
Statusbyte
lesend IEEE754
Statusbyte
Prosonic S FMU95
1)
Messwert Einheit
Füllstand 1 m
Status Füllstand 1 -
Füllstand 2 m
Status Füllstand 2 -
Füllstand 3 m
Status Füllstand 3 -
Füllstand 4 m
Status Füllstand 4 -
Füllstand 5 m
Status Füllstand 5 -
Endress+Hauser
2)
