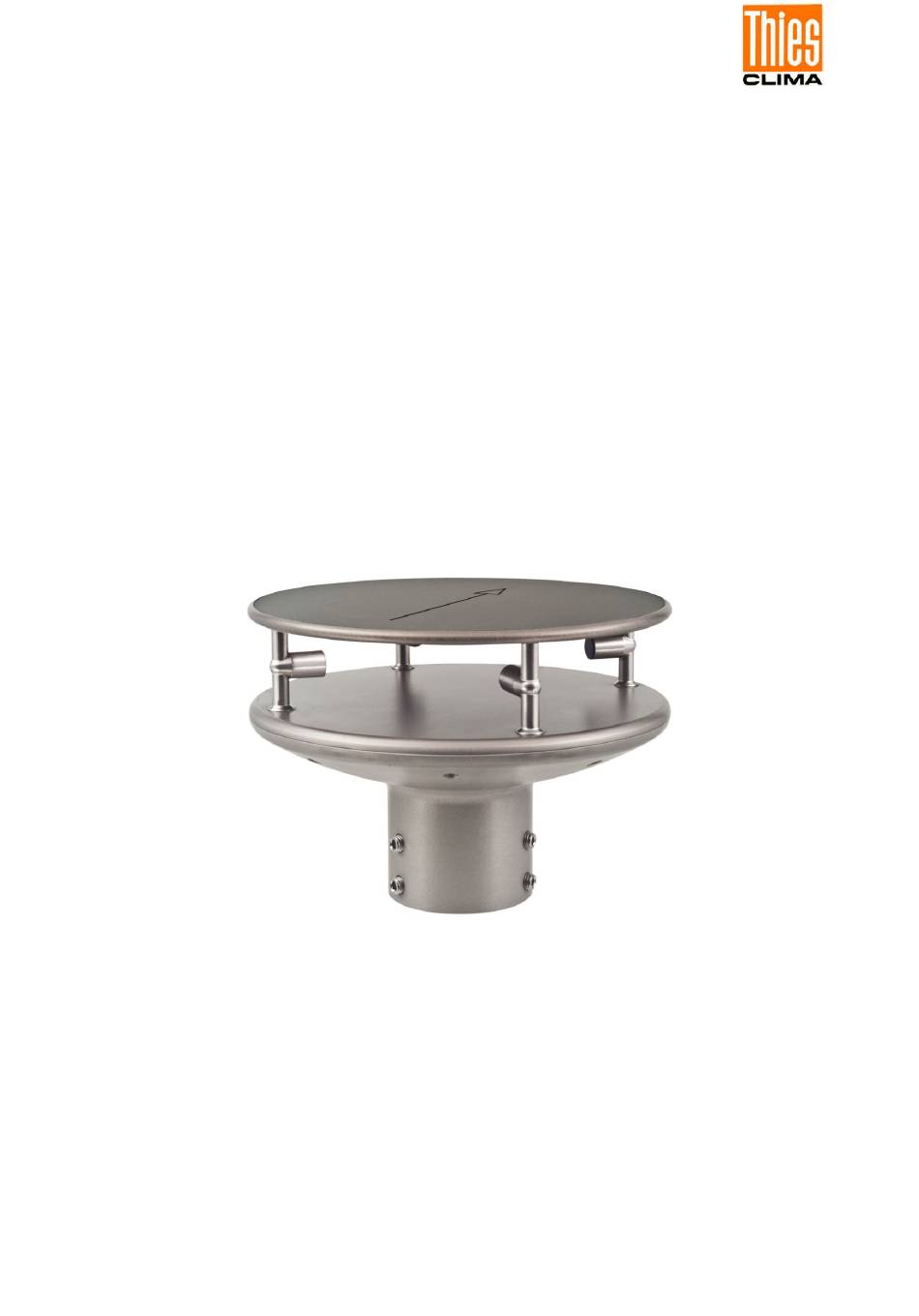

- Seite 1 Ultrasonic Anemometer 2D Compact Kurz - Bedienungsanleitung 4.3875.xx.xxx ab Softwareversion V3.16 Stand: 05/2022 Dok. No. 021945/10/25 T H E W O R L D O F W E A T H E R D A T A...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Vor allen Arbeiten mit und am Gerät / Produkt ist die Bedienungsanleitung zu lesen. Diese Bedienungsanleitung enthält Hinweise, die bei Montage, Inbetriebnahme und Betrieb zu beach- ten sind. Eine Nichtbeachtung kann bewirken: - Versagen wichtiger Funktionen - Gefährdung von Personen durch elektrische oder mechanische Einwirkungen - Schäden an Objekten •... -
Seite 3: Inhaltsverzeichnis
„Werkseinstellung“ Bestellnummer und Einstellung siehe Beiblatt „Werkseinstellung“ Der Anwender kann mit Hilfe der ausführlichen Bedienungsanleitung die Werkseinstellung über die serielle Schnittstelle des Ultrasonic Anemometers 2D Compact auf seine Bedürf- nisse anpassen. Inhaltsverzeichnis Geräteausführungen ....................... 4 Installation........................4 Mechanische Montage....................4 Nordausrichtung / Positionierung ................ -
Seite 4: Geräteausführungen
45° zu einer Messstrecke montiert wird, um mögliche Störungen durch Reflexionen zu vermeiden. 2.1 Mechanische Montage Die bestimmungsgemäße Montage des ULTRASONIC ANEMOMETER 2D compact erfolgt auf einem Rohrstutzen von Ø 50mm und mindestens 40mm Länge. Der Innendurchmesser des Rohrstutzens muss mindestens 25mm betragen, da der ULTRASONIC von unten elektrisch angeschlossen wird. - Seite 5 Werkzeug: Innensechskantschlüssel Gr. 4 Ablauf: 1. Das vorbereitete Kabel / Steckverbindung des Ultraschall- Anemometers durch die Bohrung des Masten, Rohr, Ausleger etc. führen und Verbinden. 2. Das Ultraschall- Anemometer auf Mast, Rohr, etc. aufsetzen. 3. Das Ultraschall-Anemometer „Positionie- ren“. Siehe Kapitel 2.2 4.
-
Seite 6: Nordausrichtung / Positionierung
2.2 Nordausrichtung / Positionierung Nordausrichtung (Positionierung) des Anemometers bei einer Wetterstation Zur exakten Bestimmung der Windrichtung muss das Anemometer eingenordet / positio- niert werden. Ablauf: 1. Das Ultraschall- Anemometer „Positionie- ren“ durch drehen auf dem Mast-Rohr, bis der Orientierungspfeil in Richtung Norden (Geografisch-Nord) zeigt. -
Seite 7: Elektrische Montage Für Ultraschall - Anemometer
Positionierung des Anemometers auf einer Windkraftanlage Zur exakten Bestimmung der Windrichtung muss das Anemometer zur Generator-Nabe aus- gerichtet montiert sein. Ablauf (bei Generatornabe Nord): 1. Das Ultraschall- Anemometer „Positionieren“ durch drehen auf dem Mast-Rohr, bis der Orientierungspfeil (parallel zur Generator- Achse) in Richtung Generator- Nabe zeigt. -
Seite 8: Kabel, Kabelkonfektionierung, Steckermontage
2.3.1 Kabel, Kabelkonfektionierung, Steckermontage Die Anschlussbelegung ist dem Beiblatt „Werkseinstellung“ zu entnehmen. Beispiele siehe Kapitel 2.2.2. Das anzuschließende Kabel selbst muss folgende Eigenschaften aufweisen: 8 Adern; 0,5 … 0,75mm² Aderquerschnitt für die Versorgung ; min. 0,14mm² Aderquerschnitt für die Datenkommunikation ; 7 … 8mm Kabeldurchmesser, UV- Beständigkeit, Gesamt- Schirmung. -
Seite 9: Anschlussempfehlung Für Den Kabelschirm
2.3.1.2 Anschlussempfehlung für den Kabelschirm Sensorträger Sensor Schirmung / Erdung Blitzschutz 1. Metallischer Mess- Isolierte Montage Kabelschirm zwischen Metallischer Blitzschutz- mast, geerdet am Messmast Sensor und Datener- stab auf Mast montieren. (z.B. durch nichtme- fassungsanlage (z.B. Alternativ: tallische Ausleger, Datalogger) beidseitig Separater Blitzfangstange Halter etc. -
Seite 10: Stecker Anschlussbelegung (Funktionsbeispiele)
Kupplungsdose 507550, 8-pol., (Binder, Serie 423), EMV mit Kabelklemme 1. Teile nach obiger Darstellung auf Kabelmontage 1 Kabel auffädeln. Ansicht X 2. Kabelmantel 20mm abisolieren, Freiliegenden Schirm 15mm kür- Kabellitzen 5mm abisolieren. Kabelmantel Schirm zu Kabelmontage 1 Kabelklemme Schrumpfschlauch oder Isolier- band zwischen Litzen und Kabellitze Schirm bringen. - Seite 11 Serielle Schnittstelle, Vollduplex Sicht auf Lötanschluss • der Kupplungsdose Pin Belegung Funktion RXD- Serielle Schnittstelle TXD- Serielle Schnittstelle CONTROL Funktion programmierbar RXD+ Serielle Schnittstelle TXD+ Serielle Schnittstelle AGND Masse für Serielle Schnitt- stelle 24V AC/DC nom. (-) Spannungsversorgung* 24V AC/DC nom. (+) Spannungsversorgung* Schirm Serielle Schnittstelle, Halbduplex und...
-
Seite 12: Steckerbelegung M23-Plug - 4.3875
2.3.2.1 Steckerbelegung M23-PLUG - 4.3875.65.xxx Serielle Schnittstelle, Vollduplex Sicht auf Lötanschluss • der Kupplungsdose Pin Belegung Funktion RXD- Serielle Schnittstelle TXD- Serielle Schnittstelle CONTROL Funktion programmierbar RXD+ Serielle Schnittstelle TXD+ Serielle Schnittstelle AGND Masse für Serielle Schnitt- stelle 48V DC nom. (-) Spannungsversorgung* 48V DC nom. -
Seite 13: Wartung
3 Wartung Da das Gerät ohne bewegliche Teile, d.h. verschleißfrei arbeitet, sind nur minimale Service- arbeiten erforderlich. Das Gerät unterliegt der natürlichen Verschmutzung, der Verschmut- zungsgrad ist abhängig vom Standort. Wenn nötig können das Gerät und die Sensorflächen von Schmutz-Rückständen befreit werden. Die Reinigung kann mit nicht-aggressiven Reini- gungsmitteln, Wasser und einem weichen Tuch bei routinemäßigen Überprüfungen, soweit notwendig, durchgeführt werden. -
Seite 14: Technische Daten
5 Technische Daten Windgeschwindigkeit Messbereich 0,01 ... 75m/s Skalierung des Analogausgangs frei wählbar Genauigkeit ≤5m/s: ±0,2m/s (rms - Mittel über 360°) 5 ... 60m/s: ±2% vom Messwert (rms - Mittel über 360°) 60 ... 75m/s: ±3% vom Messwert (rms - Mittel über 360°) Auflösung 0,1m/s: in den Telegrammen 1, 2, 4, 7... -
Seite 15: Allgemein
Allgemein Interne Mess- Bis zu 1000 Laufzeit-Messungen pro Sekunde, bis zu rate 250 volle Mess-Sequenzen/Sekunde inklusive Berech- nungen Busbetrieb Busbetrieb mit bis zu 99 Geräten möglich Firmwareupdate Firmwareupdate über RS422/485 Temperaturbe- Betriebstemperatur –50 ... + 80°C beheizt –30 ... + 80°C unbeheizt reich –50 ... -
Seite 16: Maßbild
6 Maßbild Weitere Informationen / Dokumente als Download Weitere Informationen können in der Bedienungsanleitung nachgelesen werden. Dieses Do- kument sowie die Kurz-Bedienungsanleitung liegen unter folgendem Link zum Download be- reit. Kurz-Bedienungsanleitung https://www.thiesclima.com/db/dnl/4.3875.xx.xxx_US-Anemometer-2D-compact_deu_kurz Bedienungsanleitung https://www.thiesclima.com/db/dnl/4.3875.xx.xxx_US-Anemometer-2D-compact_deu.pdf © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021945/10/25 Tel. -
Seite 17: Ec-Declaration Of Conformity
8 EC-Declaration of Conformity Manufacturer: Adolf Thies GmbH & Co. KG Hauptstraße 76 37083 Göttingen, Germany http://www.thiesclima.com Ultrasonic Anemometer 2D compact Product: Doc. Nr. 607-45944_CE Article Overview : 4.3875.00.000 4.3876.00.340 4.3875.00.030 4.3875.00.260 4.3875.00.300 4.3875.00.309 4.3875.00.340 4.3875.00.346 4.3875.00.360 4.3875.00.390 4.3875.00.460 4.3875.00.540 4.3875.00.541 4.3875.01.300 4.3875.01.310 4.3875.01.311... -
Seite 18: Uk-Ca-Declaration Of Conformity
9 UK-CA-Declaration of Conformity Manufacturer: Adolf Thies GmbH & Co. KG Hauptstraße 76 37083 Göttingen, Germany http://www.thiesclima.com Ultrasonic Anemometer 2D compact Product: Doc. Nr. 607-45944_CA Article Overview : 4.3875.00.000 4.3876.00.340 4.3875.00.030 4.3875.00.260 4.3875.00.300 4.3875.00.309 4.3875.00.340 4.3875.00.346 4.3875.00.360 4.3875.00.390 4.3875.00.460 4.3875.00.540 4.3875.00.541 4.3875.01.300 4.3875.01.310 4.3875.01.311... - Seite 19 © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021945/10/25 Tel. +49 551 79001-0 · Fax +49 551 79001-65 · info@thiesclima.com · www.thiesclima.com Seite 19 von 20...
- Seite 20 Sprechen Sie mit uns über Ihre Systemanforderungen. Wir beraten Sie gern. ADOLF THIES GMBH & CO. KG Meteorologie und Umweltmesstechnik Hauptstraße 76 · 37083 Göttingen · Germany Tel. +49 551 79001-0 · Fax +49 551 79001-65 info@thiesclima.com www.thiesclima.com © Adolf Thies GmbH & Co. KG · Hauptstraße 76 · 37083 Göttingen · Germany 021945/10/25 Tel.
