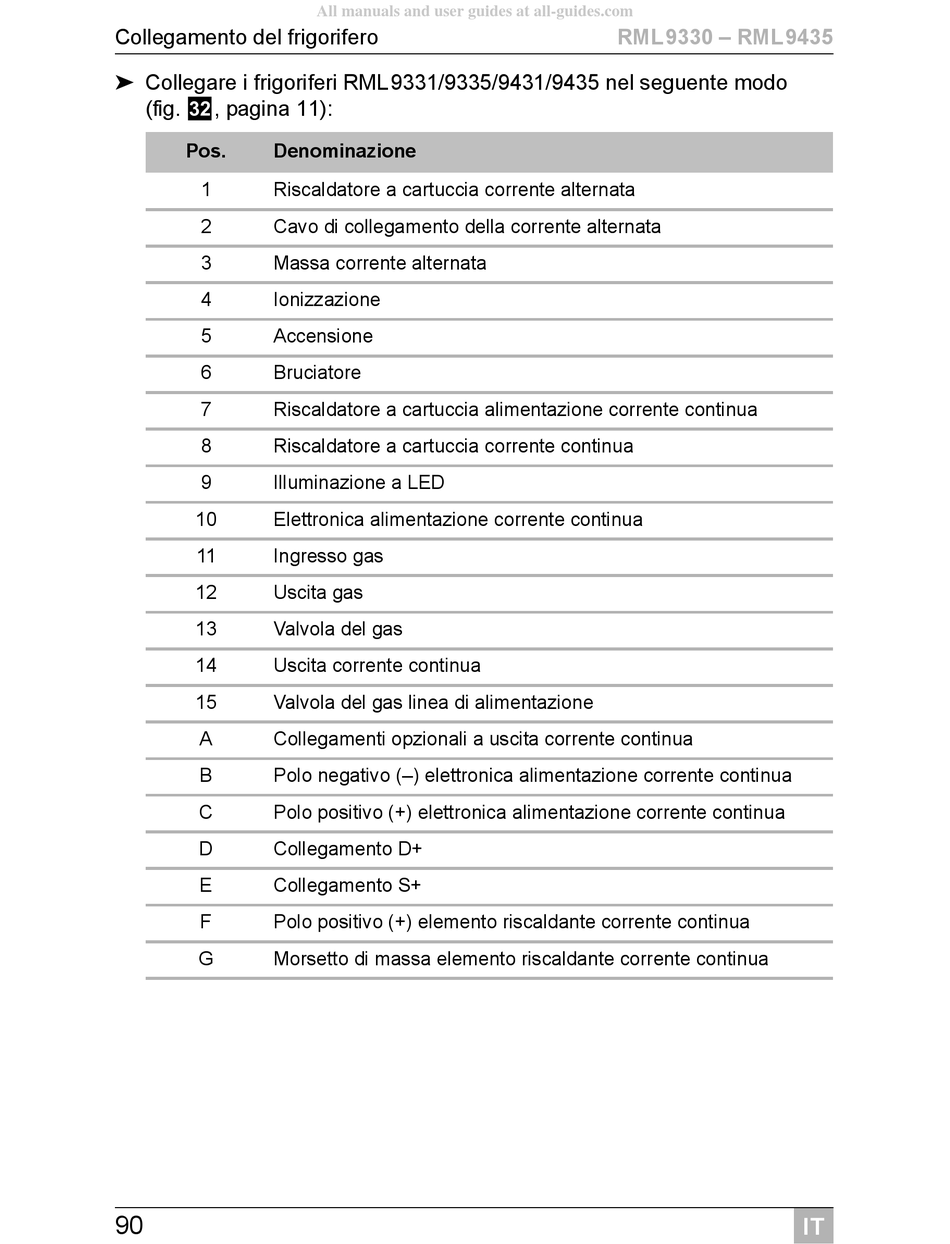

Collegamento del frigorifero
➤ Collegare i frigoriferi RML9331/9335/9431/9435 nel seguente modo
(fig. v, pagina 11):
Pos. Denominazione
1 Riscaldatore a cartuccia corrente alternata
2 Cavo di collegamento della corrente alternata
3 Massa corrente alternata
4 Ionizzazione
5 Accensione
6 Bruciatore
7 Riscaldatore a cartuccia alimentazione corrente continua
8 Riscaldatore a cartuccia corrente continua
9 Illuminazione a LED
10 Elettronica alimentazione corrente continua
11 Ingresso gas
12 Uscita gas
13 Valvola del gas
14 Uscita corrente continua
15 Valvola del gas linea di alimentazione
A Collegamenti opzionali a uscita corrente continua
B Polo negativo (–) elettronica alimentazione corrente continua
C Polo positivo (+) elettronica alimentazione corrente continua
D Collegamento D+
E Collegamento S+
F Polo positivo (+) elemento riscaldante corrente continua
G Morsetto di massa elemento riscaldante corrente continua
