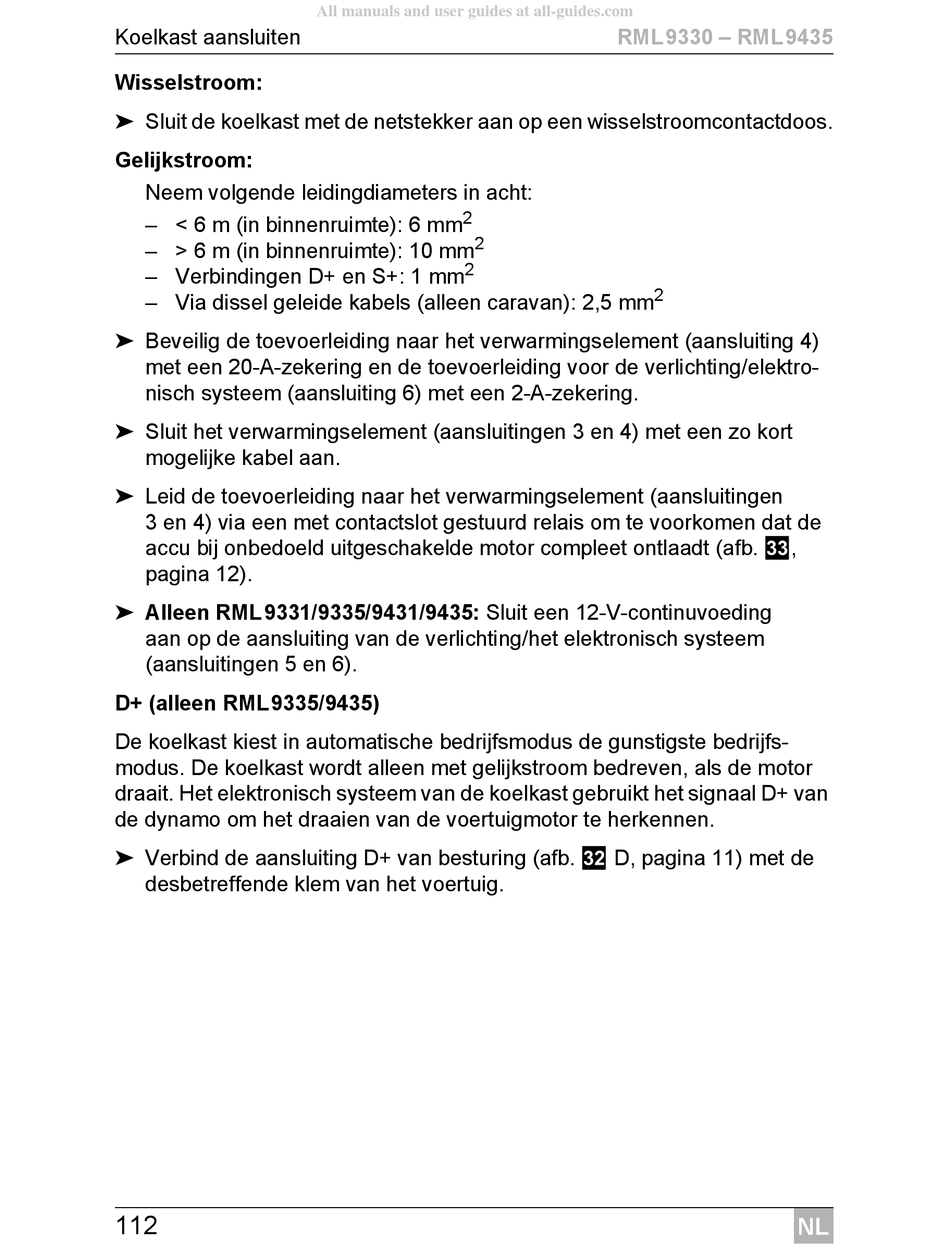

Dometic RML9330 Montageanleitung Seite 112

Koelkast aansluiten
Wisselstroom:
➤ Sluit de koelkast met de netstekker aan op een wisselstroomcontactdoos.
Gelijkstroom:
Neem volgende leidingdiameters in acht:
– < 6 m (in binnenruimte): 6 mm
– > 6 m (in binnenruimte): 10 mm
– Verbindingen D+ en S+: 1 mm
– Via dissel geleide kabels (alleen caravan): 2,5 mm
➤ Beveilig de toevoerleiding naar het verwarmingselement (aansluiting 4)
met een 20-A-zekering en de toevoerleiding voor de verlichting/elektro-
nisch systeem (aansluiting 6) met een 2-A-zekering.
➤ Sluit het verwarmingselement (aansluitingen 3 en 4) met een zo kort
mogelijke kabel aan.
➤ Leid de toevoerleiding naar het verwarmingselement (aansluitingen
3 en 4) via een met contactslot gestuurd relais om te voorkomen dat de
accu bij onbedoeld uitgeschakelde motor compleet ontlaadt (afb. w,
pagina 12).
➤ Alleen RML9331/9335/9431/9435: Sluit een 12-V-continuvoeding
aan op de aansluiting van de verlichting/het elektronisch systeem
(aansluitingen 5 en 6).
D+ (alleen RML9335/9435)
De koelkast kiest in automatische bedrijfsmodus de gunstigste bedrijfs-
modus. De koelkast wordt alleen met gelijkstroom bedreven, als de motor
draait. Het elektronisch systeem van de koelkast gebruikt het signaal D+ van
de dynamo om het draaien van de voertuigmotor te herkennen.
➤ Verbind de aansluiting D+ van besturing (afb. v D, pagina 11) met de
desbetreffende klem van het voertuig.
