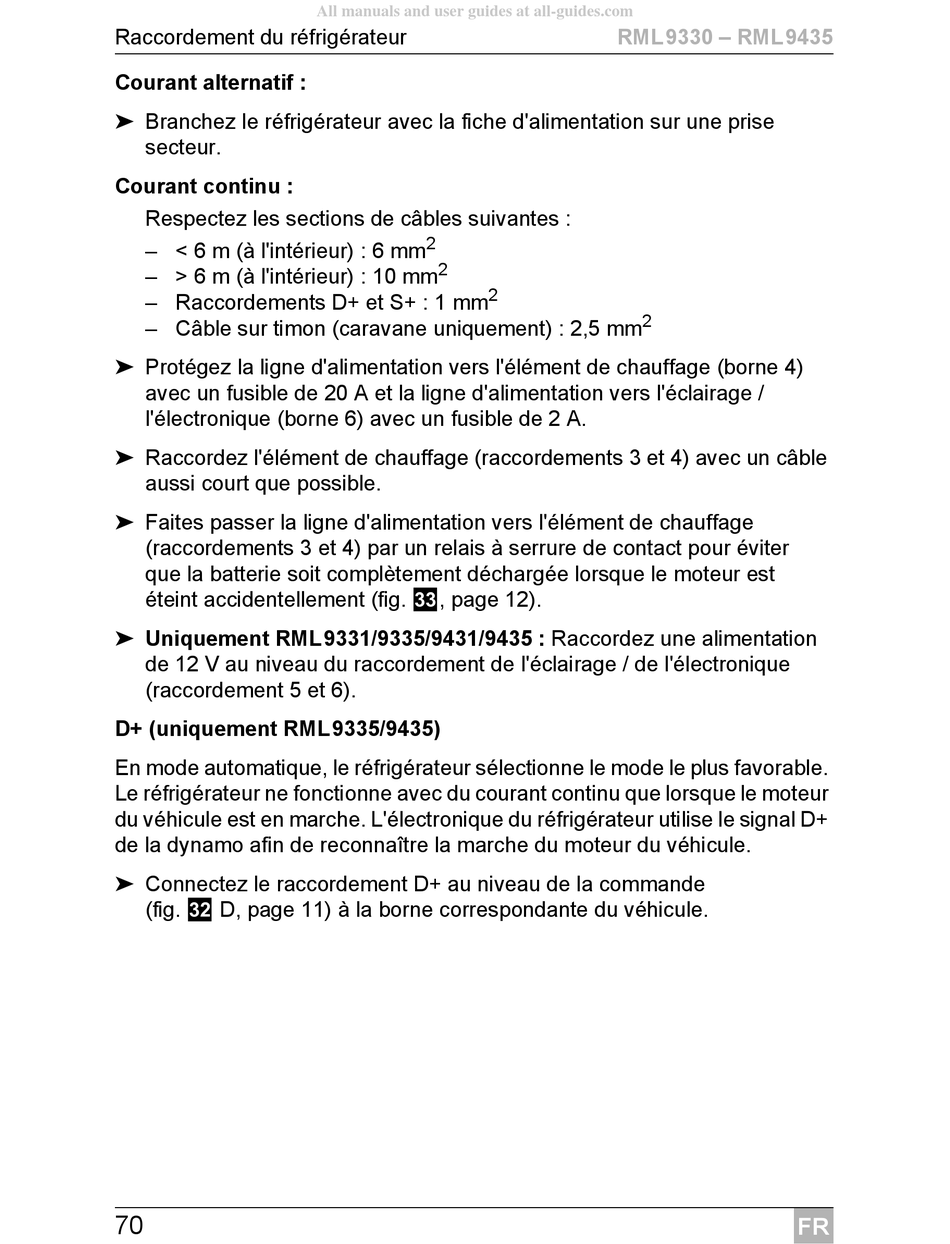

Dometic RML9330 Montageanleitung Seite 70

Raccordement du réfrigérateur
Courant alternatif :
➤ Branchez le réfrigérateur avec la fiche d'alimentation sur une prise
secteur.
Courant continu :
Respectez les sections de câbles suivantes :
– < 6 m (à l'intérieur) : 6 mm
– > 6 m (à l'intérieur) : 10 mm
– Raccordements D+ et S+ : 1 mm
– Câble sur timon (caravane uniquement) : 2,5 mm
➤ Protégez la ligne d'alimentation vers l'élément de chauffage (borne 4)
avec un fusible de 20 A et la ligne d'alimentation vers l'éclairage /
l'électronique (borne 6) avec un fusible de 2 A.
➤ Raccordez l'élément de chauffage (raccordements 3 et 4) avec un câble
aussi court que possible.
➤ Faites passer la ligne d'alimentation vers l'élément de chauffage
(raccordements 3 et 4) par un relais à serrure de contact pour éviter
que la batterie soit complètement déchargée lorsque le moteur est
éteint accidentellement (fig. w, page 12).
➤ Uniquement RML9331/9335/9431/9435 : Raccordez une alimentation
de 12 V au niveau du raccordement de l'éclairage / de l'électronique
(raccordement 5 et 6).
D+ (uniquement RML9335/9435)
En mode automatique, le réfrigérateur sélectionne le mode le plus favorable.
Le réfrigérateur ne fonctionne avec du courant continu que lorsque le moteur
du véhicule est en marche. L'électronique du réfrigérateur utilise le signal D+
de la dynamo afin de reconnaître la marche du moteur du véhicule.
➤ Connectez le raccordement D+ au niveau de la commande
(fig. v D, page 11) à la borne correspondante du véhicule.
70
