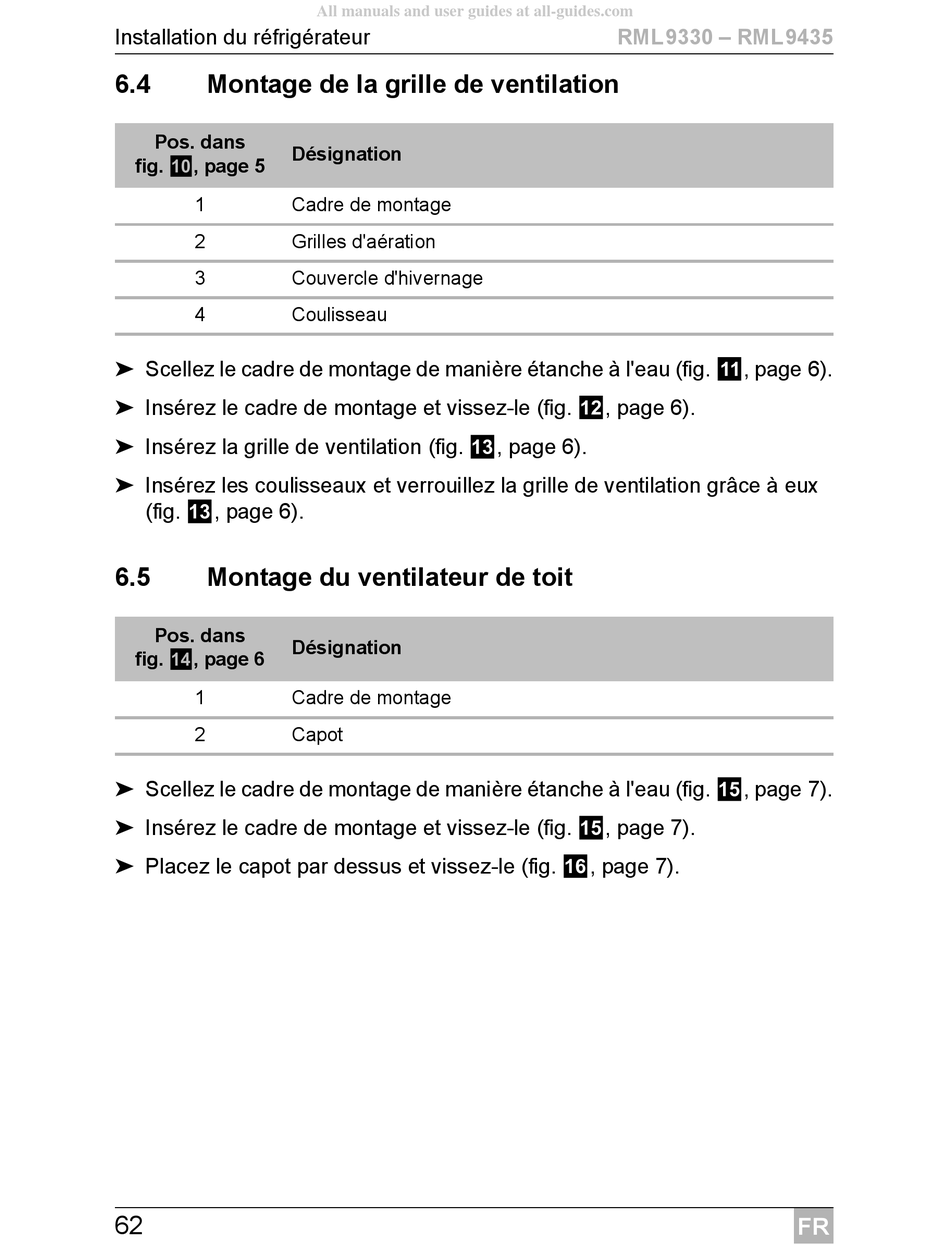

Montage Du Ventilateur De Toit - Dometic RML9330 Montageanleitung

Installation du réfrigérateur
6.4 Montage de la grille de ventilation
Pos. dans
Désignation
fig. 0, page 5
1 Cadre de montage
2 Grilles d'aération
3 Couvercle d'hivernage
4 Coulisseau
➤ Scellez le cadre de montage de manière étanche à l'eau (fig. a, page 6).
➤ Insérez le cadre de montage et vissez-le (fig. b, page 6).
➤ Insérez la grille de ventilation (fig. c, page 6).
➤ Insérez les coulisseaux et verrouillez la grille de ventilation grâce à eux
(fig. c, page 6).
6.5

Montage du ventilateur de toit

Pos. dans
Désignation
fig. d, page 6
1 Cadre de montage
2 Capot
➤ Scellez le cadre de montage de manière étanche à l'eau (fig. e, page 7).
➤ Insérez le cadre de montage et vissez-le (fig. e, page 7).
➤ Placez le capot par dessus et vissez-le (fig. f, page 7).
62
All manuals and user guides at all-guides.com
RML9330 – RML9435
FR
