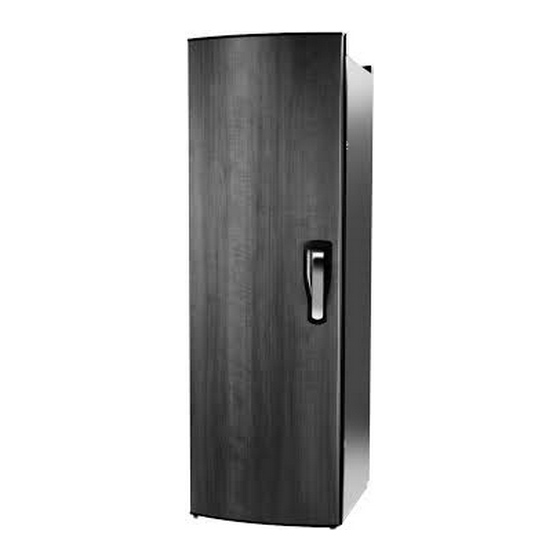

Dometic RML 8330 Bedienungsanleitung
Absorber-kühlschrank für freizeitfahrzeuge
Vorschau ausblenden
Andere Handbücher für RML 8330:
- Montageanleitung (40 Seiten) ,
- Bedienungsanleitung (52 Seiten)
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Dometic RML 8330
Inhaltszusammenfassung für Dometic RML 8330
- Seite 1 Bedienungsanleitung Absorber-Kühlschrank für Freizeitfahrzeuge Operating Instructions Absorption Refrigerator for Recreational Vehicles RML 8330 Deutsch 10 R - 047358 English Type C40 / 110 MBA 08/2014 289 0111 - 14...
- Seite 2 ENGLISH Dometic Group is a customer-driven, world-leading provider of leisure products for the RV, automotive, truck and mari- ne markets. We supply the industry and aftermarket with a complete range of air conditioners, refrigerators, awnings, cookers, sanitation systems, lighting, mobile power equipment, comfort and safety solutions, windows, doors and other equipment that make life more comfortable away from home.
-
Seite 3: Absorber-Kühlschrank Für Freizeitfahrzeuge
Bedienungsanleitung Absorber-Kühlschrank für Freizeitfahrzeuge RML 8330 Notieren Sie hier : Modellnummer ..........Produktnummer ..........Seriennummer ..........10 R - 047358 MBA 08/2014... -
Seite 4: Für Ihre Sicherheit
Für Ihre Sicherheit WARNUNG! WARNUNG! Dieses Gerät kann von Kindern ab 8 Das Betreiben des Gerätes mit Gas ist Jahren und von Personen mit reduzierten nicht gestattet physischen, sensorischen oder mentalen an Tankstellen Fähigkeiten oder Mangel an Erfahrung auf Fähren und Autoreisezügen und/oder Wissen benutzt werden, wenn während des Transports des Caravans/ sie überwacht oder unterwiesen werden... - Seite 5 Gerät beschädigt werden. Wenn die Anschlussleitung beschädigt wird, muss sie durch den Kundendienst Abtauen: von Dometic oder durch ebenso qualifi- Die Reifschicht darf niemals gewaltsam ziertes Personal ersetzt werden, um entfernt oder das Abtauen mit einem Gefährdungen zu vermeiden.
- Seite 6 Dometic GmbH In der Steinwiese 16 D-57074 Siegen www.dometic.com © Dometic GmbH - 2014 - Änderungen vorbehalten...
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ......... . . Einleitung . -
Seite 8: Allgemeines
1.0 Allgemeines Erklärung der verwendeten Einleitung Symbole diesem Absorber-Kühlschrank Dometic haben Sie eine gute Wahl getroffen. Warnhinweise Wir sind davon überzeugt, dass Sie Ihr neuer Kühlschrank in jeder Hinsicht zufrieden stellen Warnhinweise sind durch Symbole gekenn- wird. Der geräuschlos arbeitende Kühlschrank zeichnet. -
Seite 9: Gewährleistung
Bedienungsanleitung führt zum Erlöschen Ersatzteile der Gewährleistung und zum Ausschluss von Haftungsansprüchen. Ersatzteile können von unseren Kundendienst- stellen bezogen werden. In Deutschland erhal- ten Sie Ersatzteile auch über das Dometic Call Center: Haftungsbeschränkung Telefon 0180 62 22 444 0180 53 66 385... -
Seite 10: Umwelthinweise
Wärmequelle (z.B. Heizung) aussetzen. Eine ungehinderte Luftzirkulation des Kühlschrankaggregates muss gewährleis- tet sein. Die aktuelle Konformitätserklärung können Sie Ordnen Sie die Ablageroste gleichmäßig im auch bei Dometic GmbH, Siegen, direkt anfra- Kühlraum an, um die effizienteste Energie- gen. ausnutzung zu erzielen. -
Seite 11: Sicherheitshinweise
Sicherheitshinweise 2.0 Sicherheitshinweise Bestimmungsgemäße Kinder schützen nach Verwendung Entsorgung des Gerätes Dieser Kühlschrank ist für den Einbau in Freizeitfahrzeuge Wohnwagen oder WARNUNG! Reisemobile vorgesehen. Das Gerät ist für diese Anwendung in Konformität mit der EU- Demontieren Sie alle Kühlschranktüren Gasgeräterichtlinie baumustergeprüft. bei Entsorgung des Kühlschrankes und belassen Sie die Ablageroste im Kühl- Benutzen Sie den Kühlschrank ausschließlich... -
Seite 12: Kältemittelinformation
Öffnen Sie alle Fenster und Türen, um eine Durchlüftung sicherzustellen. Verlassen Sie den Wohnraum. Informieren autorisierten Kundendienst von Dometic. * autorisiertes Fachpersonal Autorisierte Fachleute sind anerkannte Sachkundige, Betreiben des Kühlschranks die aufgrund ihrer Ausbildung und Kenntnisse die Gewähr dafür bieten, dass die Prüfung ordnungsge- mit Gas mäß... -
Seite 13: Sicherheitshinweise Zum Einlagern Von Lebensmitteln
+25°C die Mittelstellung (vgl. Einstellen der Kühlraumtemperatur ). Das Aggregat °C arbeitet im optimalen Leistungsbereich. interior Dometic Kühlschränke arbeiten nach dem Absorptionsprinzip. Physikalisch bedingt rea- giert ein Absorbersystem träge auf Änderun- gen des Thermostatreglers, Kälteverlust beim Öffnen der Tür oder Einlagerung von Waren. -
Seite 14: Modellbeschreibung
Modellbeschreibung 3.0 Modellbeschreibung Modellbezeichnung Beispiel : RM L 8 3 3 0 Modellreihe "8" "Large" Refrigerator Mobile / Mobiler Absorberkühlschrank Beispiel Abb. 1 Technische Daten manuelle Energiewahl + manuelle Zündung Bruttoinhalt (Liter) Bruttoinhalt (Frosterfach entnommen)..140 Frosterfach ..........12 Abmessungen (mm) (H x B x T) ........1293x420x598 Anschlussleistung 230V (W) .... -
Seite 15: Erklärung Des Kühlschranks
Modellbeschreibung Erklärung des Kühlschranks Abb. 2 Bedienungselemente Frosterfach : bereits gefrorene Waren (Tiefkühlwaren) Frosterfach Mittleres Fach: Milchprodukte, zubereitete Speisen Nachverdampfer für Kühlraum Unteres Fach: Fleisch, Fisch, Waren zum Auftauen Tauwasserablaufrinne Gemüsefach: Salat, Gemüse, Obst Typenschild Obere Türetagere: Eier, Butter Gemüseschale Mittlere Türetagere: Tür-Etageren Dosen, Dressings, Ketchup, Marmelade... -
Seite 16: Betrieb Des Kühlschranks
Betrieb des Kühlschranks 4.0 Betrieb des Kühlschranks Der Kühlschrank kann mit drei Energiearten Wartung betrieben werden: Nach den geltenden Vorschriften weisen Netzspannung (230V~) wir darauf hin, dass die Gasanlage und die Gleichspannung (12V-) angeschlossenen Abgasführungen vor der Gas (Flüssiggas Propan/Butan) ersten Inbetriebnahme sowie nach Ablauf von jeweils zwei Jahren von einem autori- Die gewünschte Energieart wird über den... -
Seite 17: Erklärung Der Bedienungselemente
Betrieb des Kühlschranks Erklärung der Bedienungselemente Manuelle Energiewahl / manuelle Zündung mit Piezozünder oder Batteriezünder : Abb. 4 4.3.1 Betrieb mit Strom 1 = Einschalter / Energiewahlschalter 2 = Flammenindikator (Galvanometer) 3 = Temperaturregler 4 = Piezozünder oder Batteriezünder (Gas) Erläuterungen: Kühlschrank kann... -
Seite 18: Betrieb Mit Gas (Flüssiggas)
Betrieb des Kühlschranks 4.3.2 Betrieb mit Gas (Flüssiggas) Bevor Sie den Kühlschrank im Gasmodus in Betrieb nehmen : Der Kühlschrank muss mit Flüssiggas Öffnen Sie das Ventil der Gasflasche. (Propan, Butan) betrieben werden (kein Öffnen Sie den Absperrhahn der Erdgas, Stadtgas) . Gasversorgung für den Kühlschrank. -
Seite 19: Einstellen Der Kühlraumtemperatur
Dekorplatte beschädigt wer- den. Beleuchtung Innenbeleuchtung wird über einen Türkontakt gesteuert. Im Falle einer Störung wenden Sie sich bitte an den autorisierten Dometic Kundendienst. Abb. 16 Abb. 13 VORSICHT! Kühlschranktür grundsätzlich vor Fahrt- beginn schließen und verriegeln! -
Seite 20: Fixieren Und Lösen Des Türschlossriegels Bei Abstellen Des Fahrzeugs
Betrieb des Kühlschranks 4.5.2 Fixieren und Lösen des Tür- Wollen Sie die mittleren Ablageroste (1) den- noch entnehmen, lösen Sie zuerst die schlossriegels bei Abstellen des Verriegelungsstifte (2) ( s. Abb. 19 - 20). Fahrzeugs Zum Herausnehmen der Ablageroste lösen Sie Während das Fahrzeug abgestellt ist, kann der zwei Verriegelungen (3) an der Unterseite. -
Seite 21: Gemüseschale Entnehmen
Betrieb des Kühlschranks 4.7 Gemüseschale entnehmen Abb. 23 Abb. 24 Abb. 22 Entnehmen - Ziehen Sie die Gemüseschale bis zur Sperre heraus. - Drücken Sie die Sperre (1) in beiden Lauf- schienen ein. - Entnehmen Sie die Gemüseschale. Abb. 26 Abb. -
Seite 22: Batteriewechsel Am Zünder
Betrieb des Kühlschranks 4.9 Batteriewechsel am Zünder Geräte mit Batteriezünder Abb. 37 Abb. 29 Abb. 30 Drehen Sie mit Hilfe eines Schraubendrehers die Kappe des Betätigungsknopfes (1) um ca. 90° nach links. Nach Herausziehen der Kappe kann die Batterie (2) (1.5V AAA/R3/ Micro) ent- nommen und ausgewechselt werden. -
Seite 23: Einlagern Von Lebensmitteln Und Eiswürfelbereitung
Betrieb des Kühlschranks 4.11 Einlagern von Lebensmitteln Das Frosterfach ist für die Eiswürfelberei- tung und für die kurzfristige Aufbewahrung und Eiswürfelbereitung gefrorener Lebensmittel geeignet. Es ist nicht geeignet zum Einfrieren von Lebens- 4.11.1 Einlagern von Waren in den mitteln. Kühlraum Bei umgebenden Raumtemperaturen nied- riger als +10°C kann systembedingt eine Setzen Sie den Kühlschrank ca. -
Seite 24: Außerbetriebnahme
Betrieb des Kühlschranks 4.12 Außerbetriebnahme 4.13 Abtauen Mit der Zeit bildet sich Reif auf den Kühlrippen im Inneren des Kühlschranks. Eine einseitig stärkere Bereifung kann vorkommen und bedeutet keine Fehlfunktion. Wenn diese Reifschicht etwa 3 mm beträgt, sollten Sie den Kühlschrank abtauen. -
Seite 25: Verhalten Bei Störungen
Betrieb des Kühlschranks 4.14 Verhalten bei Störungen Bevor Sie den autorisierten Kundendienst benachrichtigen, kontrollieren Sie bitte, ob : die Anweisungen im Abschnitt „Bedienung des Kühlschranks“ korrekt befolgt wurden. der Kühlschrank waagerecht steht. es möglich ist, den Kühlschrank mit irgend- einer vorhandenen Energieart zu betreiben. Störung : Der Kühlschrank kühlt nicht ausreichend. - Seite 26 Operating instructions Absorption Refrigerator for Recreation Vehicles RML 8330 Record for future reference: Model number ..........Product number ..........Serial number ..........10 R - 047358 MBA 08/2014...
-
Seite 27: For Your Safety
For your safety For your safety WARNING! WARNING! This appliance is not intended for use by Operating the appliance with gas is persons (including children) with reduced not permitted physical, sensory or mental capabilities, at petrol stations or lack of experience and knowledge, on ferry boats, and on board motor rail trains unless they are supervised or have been... - Seite 28 If the connection cable is damaged it Defrosting: must be replaced by the Customer The layer of ice must never be removed Service at Dometic, or by respectively forcibly, nor may defrosting be accelera- qualified personnel, in order to prevent ted using a heat source! any hazards.
- Seite 29 Dometic GmbH In der Steinwiese 16 D-57074 Siegen www.dometic.com © Dometic GmbH - 2014 - Subject to change without prior notice...
- Seite 30 Table of contents General ..........Introduction .
-
Seite 31: General
You have made an excellent choice in selec- Warning notices ting the Dometic Absorption Refrigerator. We are sure that you will be satisfied with your Warning notices are identified by symbols. A new refrigerator in all respects. The refrigera-... -
Seite 32: Warranty
General Information Dometic will assume no liability for damage in the case of : non-observation of the operating instructi- application not in accordance with the INFORMATION gives you supplementary and regulations or provisions useful guidance when dealing with your refrige- rator. -
Seite 33: Environmental Notices
Arrange the shelves evenly in the refrigera- The current Declaration of Conformity can also tor (in the cooling compartment) in order to be requested directly from Dometic GmbH, achieve the most efficient use of energy. Siegen. -
Seite 34: Safety Instructions
Safety instructions 2.0 Safety instructions Application according to Protection of children when regulations disposing of the equipment This refrigerator is designed for installation in recreation vehicles such as caravans or WARNING! motorhomes. The appliance has been type- approval tested for this application in accor- When disposing of the refrigerator, dance with the EC Gas Directive. -
Seite 35: Information On Coolant
Dometic refrigerators are equipped for a con- nection pressure of 30 mbar. For connection to a 50 mbar gas system, use Truma VDR... - Seite 36 Safety instructions...
-
Seite 37: Description Of Model
Description of model 3.0 Description of model Model identification Example : RM L 8 3 3 0 Model range "8" "Large" Refrigerator Mobile / Mobile Absorption Refrigerator Example Fig. 1 Technical data manual energy selection + manual ignition Gross contents (litres) Gross content (freezer comp. -
Seite 38: Description Of Refrigerator
Description of model Description of refrigerator Fig. 2 Operating controls Freezer compartment : already frozen food (deep-frozen food) Freezer compartment Middle compartment: Dairy products, convenience food Post-evaporator for cooling compartment Bottom compartment: Meat, fish, food for defrosting Condensation water drain channel Vegetable compartment: Salads, vegetables, fruit Data plate... -
Seite 39: Refrigerator Operation
Refrigerator operation 4.0 Refrigerator operation The refrigerator is equipped to operate on Maintenance three power modes: In compliance with the applicable regulati- Mains voltage (230V AC) ons, please note that the gas unit and the Direct-current voltage (12V DC) connected ventilation ducts must be chec- Gas (liquid gas propane/butane) ked by authorised technical personnel after first use and after every other year for com-... -
Seite 40: Explanation Of Operating Controls
Refrigerator operation Explanation of operating controls Manual energy selection / manual ignition : Fig. 4 4.3.1 Electrical operation 1 = Power On switch / Energy selector switch 2 = Flame indicator (galvanometer) 3 = Temperature controllerBattery igniter (gas) 4 = Piezo igniter or battery igniter (gas) Explanations: The refrigerator is equipped to operate on mains power, 12V DC or liquid gas. -
Seite 41: Gas Operation (Liquid Gas)
Refrigerator operation 4.3.2 Gas operation (liquid gas) Prior to starting the refrigerator in gas mode : The refrigerator must be operated using Open the gas cylinder valve. liquid gas (propane, butane) (no natural Open the shut-off valve for gas supply to gas or town gas). -
Seite 42: Setting Of Cooling Compartment Temperature
The door hinge and the decor panel can be damaged if the door is opened too far. Lighting The interior lighting is controlled using a door contact. Please contact the authorized Dometic Service if a failure occurs. Fig. 16 Fig. 13 CAUTION! -
Seite 43: Fastening And Releasing The Door Lock Hook When Parking The Vehicle
Refrigerator operation 4.5.2 Fastening and releasing the door If it is necessary to remove these storage racks (1) yet (i.e. for cleaning), first loosen the lock hook when parking the locking pins (2) as shown with a suitable vehicle screwdriver ( s. Fig. 19 - 20). The storage If the vehicle is parked for a longer period of racks may be pulled out by loosening the two time, the locking hook can be clamped by... -
Seite 44: Removing The Crisper
Refrigerator operation 4.7 Removing the crisper Fig. 23 Fig. 24 Fig. 22 Removal - Pull out the vegetable bin up to the end top. - Press in the end stop (1) in both slide rails. - Remove the vegetable bin. Installing Fig. -
Seite 45: Exchange Of The Igniter's Battery
Refrigerator operation Exchanging the igniter's battery Appliances with battery igniter Fig. 37 Fig. 29 Fig. 30 Unlock the battery (2) by depressing and tur- ning the button (1) approx. 90° counter-clock- wise (by means of a suitable screw driver). After removing the cap, the battery (1.5 V AAA/R3/Micro) can be removed and repla- ced. -
Seite 46: Storing Food And Making Ice Cubes
Refrigerator operation 4.11 Storing food and making ice The freezer compartment is suitable for making ice cubes and for short-term stora- cubes ge of frozen food. It is not suitable as a means of freezing foods. 4.11.1 Storing products in the cooling compartment When ambient temperatures are lower than +10°C and the refrigerator is exposed to... -
Seite 47: Shutting Off The Refrigerator
Refrigerator operation 4.12 Shutting off the refrigerator 4.13 Defrosting As time goes by, frost builds up on the fins inside the refrigerator. A layer of frost thicker on one side may occur and does not represent a malfunction. When this layer of frost is about 3 mm thick, the refrigerator should be defro- sted. -
Seite 48: Troubleshooting
Fit new fuse. On-board battery discharged. Check battery, charge it. Engine not running. Start engine. Please inform the Dometic Customer Services. Heating element defective (please also refer to failure indication). Failure: The refrigerator does not cool in 230V operation. Possible cause Action you can take On-board fuse defective. - Seite 49 www.dometic.com...
