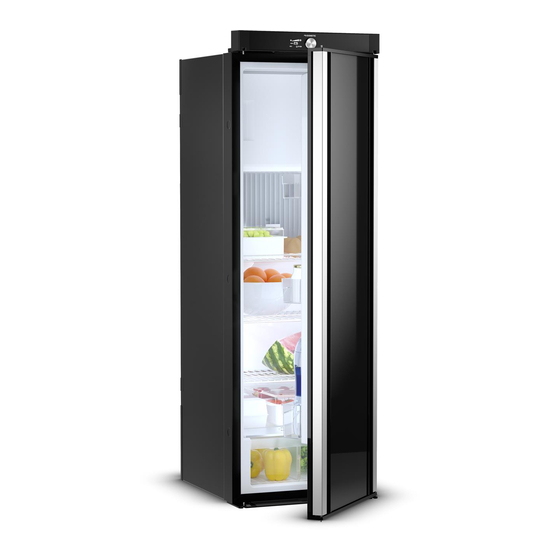

Dometic 10-SERIES Montageanleitung

Absorber-kühlschrank
Vorschau ausblenden Andere Handbücher für 10-SERIES:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

REFRIGERATION
RML10.4, RML10.4S, RML10.4T
Absorber refrigerator
EN
Installation Manual. . . . . . . . . . . . . . . . . . . . 11
Absorber-Kühlschrank
DE
Montageanleitung. . . . . . . . . . . . . . . . . . . .26
Réfrigérateur à absorption
FR
Instructions de montage . . . . . . . . . . . . . . . 41
Absorptiekoelkast
NL
Montagehandleiding . . . . . . . . . . . . . . . . .57
10-SERIES

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dometic 10-SERIES

Inhaltszusammenfassung für Dometic 10-SERIES

  • Seite 1 REFRIGERATION 10-SERIES RML10.4, RML10.4S, RML10.4T Absorber refrigerator Installation Manual....11 Absorber-Kühlschrank Montageanleitung....26 Réfrigérateur à...
  • Seite 3 RML10.4, RML10.4S, RML10.4T d 90° 420 mm 578 mm...
  • Seite 4 RML10.4, RML10.4S, RML10.4T 15 – 25 mm > 25 mm > 25 mm...
  • Seite 5 RML10.4, RML10.4S, RML10.4T 15 – 25 mm ≥ 300 mm...
  • Seite 6 RML10.4, RML10.4S, RML10.4T < 5 mm 5 mm – 10 mm...
  • Seite 7 RML10.4, RML10.4S, RML10.4T t 40 mm LS 230 LS 330...
  • Seite 8 RML10.4, RML10.4S, RML10.4T...
  • Seite 9 RML10.4, RML10.4S, RML10.4T Black Brown Blue Pink Violet White Schwarz Braun Blau Pink Violett Weiß Noir Marron Bleu Rouge Rosa Violeta Blanc Zwart Bruin Blauw Rood Roze Paars...
  • Seite 10 RML10.4, RML10.4S, RML10.4T 22 23 24 B A D L PE...

  • Seite 26: Erklärung Der Symbole

    Erklärung der Symbole RML10.4, RML10.4S, RML10.4T Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. HINWEIS Hinweise zur Bedienung finden Sie in der Bedienungsanleitung. Inhaltsverzeichnis Erklärung der Symbole .

  • Seite 27: Sicherheitshinweise

    RML10.4, RML10.4S, RML10.4T Sicherheitshinweise Sicherheitshinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Montage- oder Anschlussfehler • Beschädigungen am Produkt durch mechanische Einflüsse und falsche Anschlussspannung • Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller • Verwendung für andere als die in der Anleitung beschriebenen Zwecke WARNUNG! Nichtbeachtung dieser Sicherheitshinweise kann zum Tod oder zu schweren Verletzungen führen.
  • Seite 28 Sicherheitshinweise RML10.4, RML10.4S, RML10.4T Erstickungsgefahr • Demontieren Sie alle Gerätetüren bei Entsorgung des Altgerätes und belassen Sie die Ablagen im Gerät, um ein versehentliches Einschlie- ßen und Ersticken zu verhindern. VORSICHT! Nichtbeachtung dieser Sicherheitshinweise kann zu leichten oder mittelschweren Verletzungen führen. Stromschlag •...

  • Seite 29: Zubehör

    Um eine Gefährdung durch Instabilität des Gerätes zu vermeiden, muss dieses gemäß den Anweisungen befestigt werden. Sie finden die Anleitung zum Wechsel des Türanschlags und der Dekorplatte online auf: „dometic.com/manuals“. Das Gerät eignet sich für den Einbau in: • Wohnwagen • Wohnmobile...

  • Seite 30: Einbau Vorbereiten

    ACHTUNG! • Der Kühlschrank darf nicht mit Tür in Fahrtrichtung zeigend im Heck eines Wohnmobils montiert werden. • Verwenden Sie ausschließlich original Dometic Lüftungsgitter, um einen sicheren Betrieb zu gewährleisten. Beachten Sie bei der Montage des Kühlschranks folgende Hinweise: • Damit das Kältemittel ordnungsgemäß zirkulieren kann, darf der Kühlschrank einen Neigungswinkel von 3°...

  • Seite 31: Kühlschrank Zugdicht Einbauen

    RML10.4, RML10.4S, RML10.4T Kühlschrank einbauen • Falls der Mindestabstand zwischen Belüftungsöffnung und Entlüftungsöffnung nicht eingehalten werden kann, muss statt der Entlüftungsöffnung ein Dach- entlüfter verbaut werden. – Der Dachentlüfter sollte möglichst direkt über der Rückseite des Kühlschranks angebracht werden. Nutzen Sie einen Luftkanal (Abb. 5 1, Seite 5), wenn Sie den Dachentlüfter versetzt anbringen müssen, da sonst ein Wärmestau entsteht.
  • Seite 32 Kühlschrank einbauen RML10.4, RML10.4S, RML10.4T Der Hersteller empfiehlt, eine flexible Dichtung zu verwenden, um den Aus- und Einbau zu Wartungszwecken zu vereinfachen. Wählen Sie eine der drei Varianten für den zugdichten Einbau (Abb. 7, Seite 6): Anschlagleiste hinter dem Kühlschrank (A) ➤...

  • Seite 33: Be- Und Entlüftungsöffnungen Herstellen

    RML10.4, RML10.4S, RML10.4T Kühlschrank einbauen Be- und Entlüftungsöffnungen herstellen HINWEIS • Abweichungen der hier dargestellten Be- und Entlüftungsvarianten müssen vom Hersteller freigegeben werden. • Bei hohen Umgebungstemperaturen kann der Kühlschrank nur dann seine maximale Kühlleistung erbringen, wenn für eine optimale Be- und Entlüftung gesorgt ist.

  • Seite 34: Lüftungsgitter Montieren

    Kühlschrank einbauen RML10.4, RML10.4S, RML10.4T Lüftungsgitter montieren HINWEIS Verwenden Sie ausschließlich original Dometic Lüftungsgitter, um einen sicheren Betrieb zu gewährleisten. Pos. in Bezeichnung Abb. 9, Seite 7 Einbaurahmen Lüftungsgitter Winterabdeckung (Zubehör) Schieber ➤ Dichten Sie den Einbaurahmen wasserdicht ab (Abb. 0, Seite 7).

  • Seite 35: Dachentlüfter Montieren

    RML10.4, RML10.4S, RML10.4T Kühlschrank einbauen Dachentlüfter montieren Pos. in Bezeichnung Abb. d, Seite 8 Haube Einbaurahmen ➤ Dichten Sie den Einbaurahmen wasserdicht ab (Abb. e, Seite 8). ➤ Setzen Sie den Einbaurahmen ein und schrauben Sie ihn fest (Abb. f, Seite 8). Benutzen Sie dafür alle Befestigungsbohrungen.

  • Seite 36: Kühlschrank Anschließen

    Verwenden Sie nur festeingestellte Druckregler, die den nationalen Vorschriften entsprechen. HINWEIS Optional können Sie das flexible Gasanschlußrohr von Dometic verwenden, damit die Installation spannungsfrei bleibt. Der Kühlschrank muss durch eine Absperreinrichtung in der Gasleitung separat absperrbar sein. Die Absperreinrichtung muss leicht zugänglich sein.

  • Seite 37: An Gleichstrom Und Wechselstrom Anschließen

    RML10.4, RML10.4S, RML10.4T Kühlschrank anschließen Pos. in Abb. i, Seite 9 Bezeichnung Schraube M4 (Torx TX20), Anzugsdrehmoment: 2 Nm Kühlschrank-Gasverbindung: M14 x 1,5 (d = 8 mm/ISO8434 (DIN2353)) Gasleitung mit Schneidringverbindung (SW 17), Anzugsdrehmoment: 25 Nm ➤ Lassen Sie nach der fachgerechten Installation eine Dichtheitsprüfung und eine Flammprobe von einer autorisierten Fachkraft durchführen.
  • Seite 38 Kühlschrank anschließen RML10.4, RML10.4S, RML10.4T Schaltplan des Kühlschranks (Abb. j, Seite 10) Pos. in Abb. j, Seite 10 Bezeichnung Kühlventilator 1 (falls Optionsmodul nicht verfügbar ist) Kühlventilator 2 (falls Optionsmodul nicht verfügbar ist) S+ (optional) Heizpatrone (Gleichstrom) Gleichstrom-Relais mit 20 A Sicherung für Heizpatrone NTC 1: Kühlraum NTC 2: Außentemperatur (optional) Gasventil...
  • Seite 39 RML10.4, RML10.4S, RML10.4T Kühlschrank anschließen Gleichstrom WARNUNG! Brandgefahr! • Die Zuleitung zum Heizelement muss mit einer 20-A-Sicherung abgesichert sein. • Die Zuleitung zur Elektronik muss mit einer 2-A-Sicherung abgesichert sein. ACHTUNG! Die jeweiligen Plus- und Minusleitungen der Gleichstrom-Anschlüsse für Elektronik (Abb. j 22, Seite 10) und Heizelement (Abb. j 23, Seite 10) dürfen nicht miteinander verbunden und auf eine Leitung geführt werden.

  • Seite 40: Technische Daten

    Abmessungen H x B x T: 1293 x 420x 578 mm Gewicht: 35 kg 32 kg 35,5 kg Prüfung/Zertifikat: Die aktuelle EU-Konformitätserklärung für Ihr Gerät erhalten Sie auf der jeweiligen Produktseite auf dometic.com oder direkt über den Hersteller (siehe Rückseite).
  • Seite 72 YOUR LOCAL YOUR LOCAL YOUR LOCAL DEALER SUPPORT SALES OFFICE dometic.com/dealer dometic.com/contact dometic DOMETIC GROUP AB...
