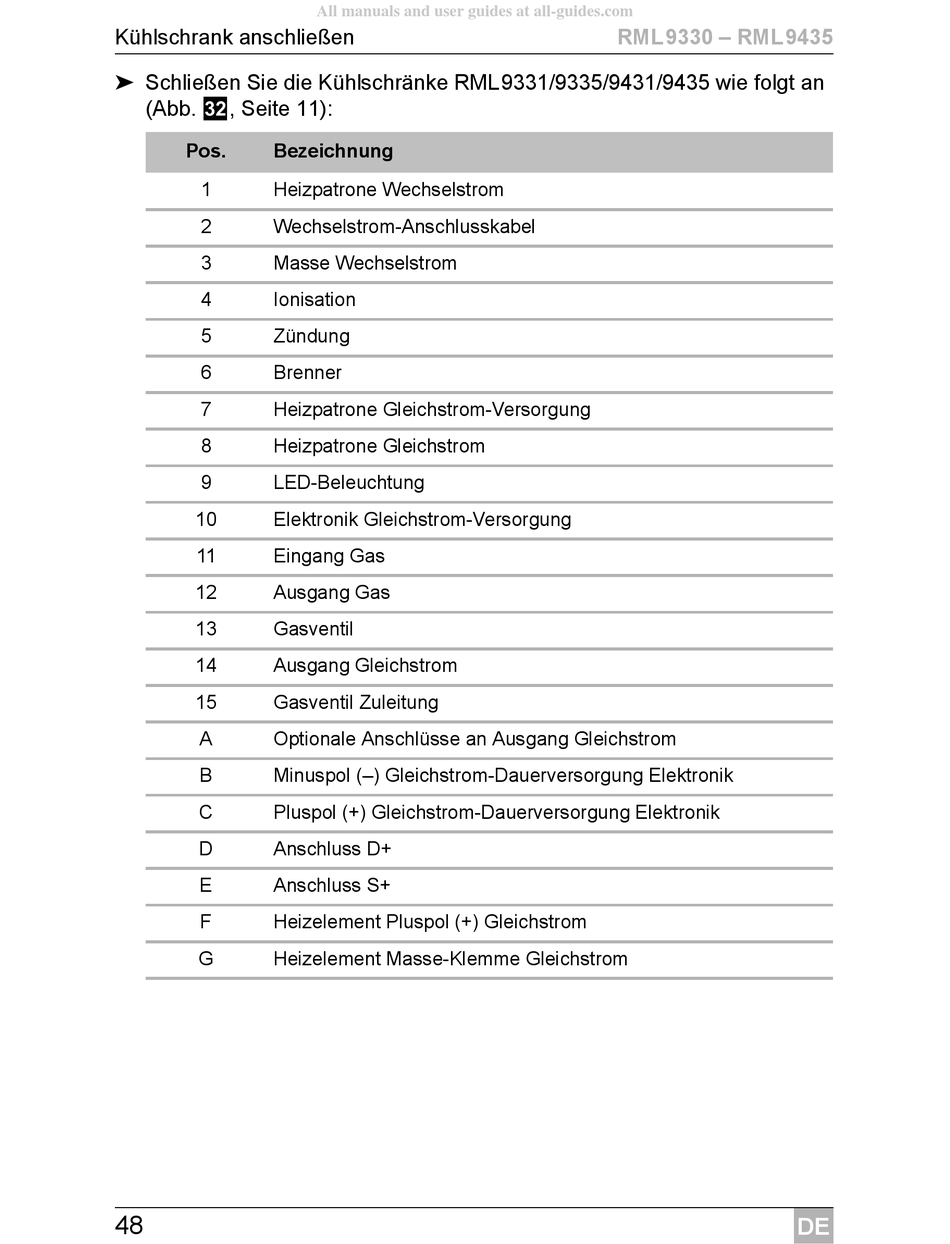

Kühlschrank anschließen
➤ Schließen Sie die Kühlschränke RML9331/9335/9431/9435 wie folgt an
(Abb. v, Seite 11):
Pos. Bezeichnung
1 Heizpatrone Wechselstrom
2 Wechselstrom-Anschlusskabel
3 Masse Wechselstrom
4 Ionisation
5 Zündung
6 Brenner
7 Heizpatrone Gleichstrom-Versorgung
8 Heizpatrone Gleichstrom
9 LED-Beleuchtung
10 Elektronik Gleichstrom-Versorgung
11 Eingang Gas
12 Ausgang Gas
13 Gasventil
14 Ausgang Gleichstrom
15 Gasventil Zuleitung
A Optionale Anschlüsse an Ausgang Gleichstrom
B Minuspol (–) Gleichstrom-Dauerversorgung Elektronik
C Pluspol (+) Gleichstrom-Dauerversorgung Elektronik
D Anschluss D+
E Anschluss S+
F Heizelement Pluspol (+) Gleichstrom
G Heizelement Masse-Klemme Gleichstrom
