Anzeige der Ausgangszustände des DIN-Moduls
5.
RC-Modul
Status der Messwerte und einzelner Relaisausgänge sind auf dem Bildschirm angezeigt.
VArioRC
AerBus II
Version 12
Anschluss gewartet
Filtrierung
Dosier.
22°C
Temp
Licht.015
Att3 000
000
WICHTIG: Das Menü Dosierung ist verfügbar (sichtbar), nur wenn das DIN-Modul für diese Funktion konfiguriert ist. Andernfalls ist die
Attraktion 2 am Ausgang R2 des DIN-Moduls und im Menü verfügbar (anstelle der Dosierung ON/OFF).
Hinweis:
Der Hauptbildschirm wechselt regelmäßig zwischen den Status von Attraktion 1-2 und Attraktion 3-4 (nur wenn das DIN
LIGHTS-Modul angeschlossen ist, sonst sind die Attraktionen 3+4 nicht verfügbar). Wenn das Dachsymbol „˄" angezeigt
wird, wird die Funktion durch eine geschlossene Poolabdeckung deaktiviert. Siehe Handbücher für DIN / WIFI-Module.
Wenn „P" mit einer Attraktion oder Lichtern angezeigt wird, wird diese Funktion durch programmierte Szenen (Szenarien)
gesteuert. Siehe DIN / WIFI-Handbücher.
Steuerung und Befehlsübersicht (Menü)
6.
6.1.
Einheitssteuerung

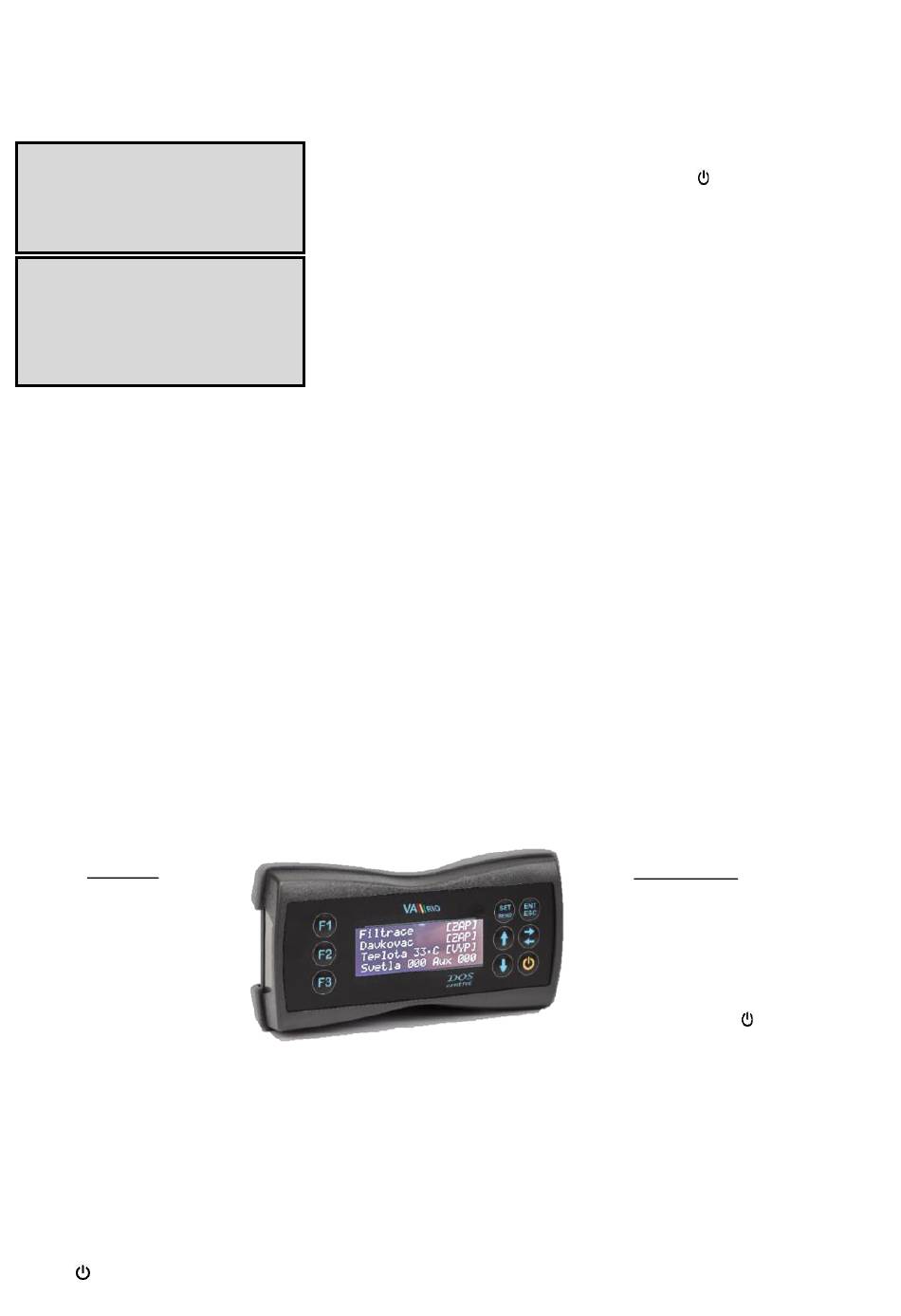

Steuereinheit kann fernbedient werden (Radio-Signal). Unten ist die Übersicht der Steuertasten,
mit der Konfiguration und Einheitssteuerung.
Die Tasten F1 / F2 / F3 funktionieren durch Kurzwahl zum Aktivieren/Einstellen von:
Beleuchtung / Attraktionen / Filtration.
Kurzwahl
F1
F2
F3
F1 - voreingestellter Wert der Beleuchtung (EIN / Timer 15-240 min / 000 = AUS)
F2 - voreingestellter Wert der Attraktion (Timer 15-120 min / 000 = AUS)
- voreingestellter Wert der Filtration (AUTO / CL24 „Chlor Schock 24 Stunden" / EIN „handbetrieben"
F3
/ AUS von „Hand")
- Parameteränderung / Änderung zum DIN Modul SET/SEND
SET/SEND
- Wahlbestätigung (Menü)/Zurück zum Menü
ENT/ESC
ꓥ - im Menü aufwärts blättern/Werterhöhung/Zeiteinstellung
- in der Filtrationszeit blättern /Heizung – Kühlung/Parameterübersicht der Dosierstation/Paging
<>
ꓦ - Wahlaktivierung (Menü)/Im Menü abwärts blättern/Wertsenkung/Minuteneinstellung
- Aktivieren aus dem Stillstandregime/Übergang zum Stillstandregime/Funktionstasteneinrichtung
Anfangsanzeige beim Starten, bzw. beim Aktivieren des
Sparregimes (wird angezeigt, nachdem die Taste „ " gedrückt wird).
„Anschluss gewartet" – initialisiert wird die Verbindung von DIN
Modul und Fernbedienung, bzw. Dosierstation
Status [EIN] - Relaiskontakt geschlossen / aktiver Ausgang
[EIN]
Status [EIN] - Relaiskontakt geschlossen / aktiver Ausgang
[EIN]
Status 22°C - gegenw. gemessene Wassertemperatur / Heizung [EIN]
[EIN]
Status ??°C - Filtration nicht aktiv, Einheit wartet auf Starten
Status Licht.„014" – Relais geschlossen / aktiver Ausgang (
Att1 014
Status Att1 015" – Relaisausgang geschlossen /aktiver Ausgang (
Att4 000
noch 14 Min
noch 15 Min
Steuertasten:
SET ENT
SEND ESC
ꓥ
<>
V
)
)
