Vario RC-Modul Bedienungsanleitung
Intelligente poolsteuerung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Inhaltszusammenfassung für Vario RC-Modul
- Seite 1 CZ-EN-DE 21-09_ver.1.3_VA...
- Seite 12 21-09_ver.1.3_VA...
- Seite 24 21-09_ver.1.3_VA...
-

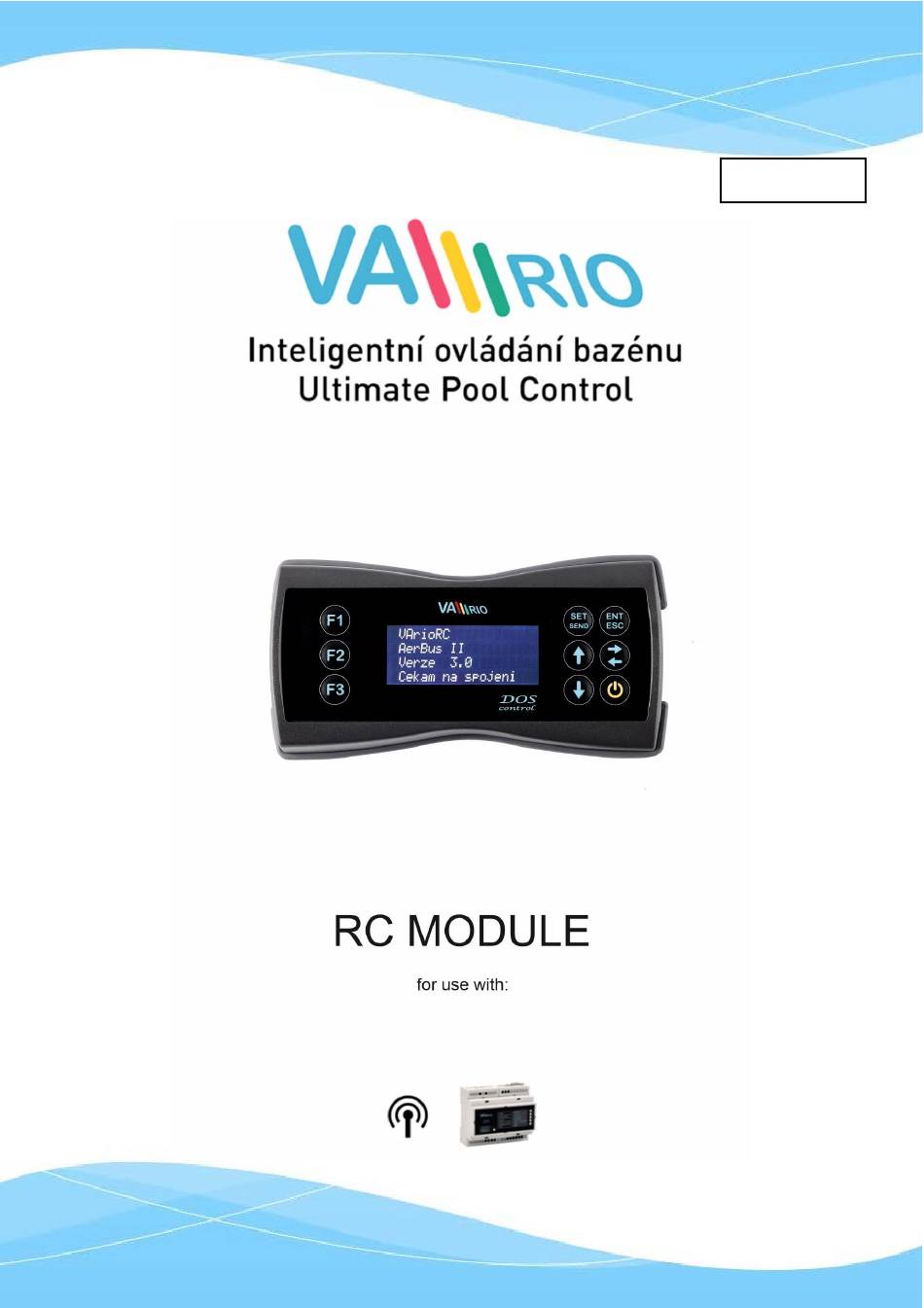

Seite 25: Intelligente Poolsteuerung
Intelligente Poolsteuerung RC-Modul zur Verwendung mit: 21-09_ver.1.3 VA... -
Seite 26: Sicherheitsanweisungen
Um eine Funkkommunikation zwischen DIN- und RC-Modulen herzustellen, müssen beide Einheiten gepaart werden. Für die Paarung ist die Seriennummer des DIN-Moduls erforderlich - die letzten 4 Ziffern in das RC-Modul eingeben. Die Seriennummer befindet sich auf dem seitlichen Etikett des DIN-Moduls, bzw. am Mikrochip unter der Abdeckung des DIN Moduls. -
Seite 27: Anzeige Der Ausgangszustände Des Din-Moduls
Anzeige der Ausgangszustände des DIN-Moduls RC-Modul Status der Messwerte und einzelner Relaisausgänge sind auf dem Bildschirm angezeigt. Anfangsanzeige beim Starten, bzw. beim Aktivieren des VArioRC Sparregimes (wird angezeigt, nachdem die Taste „ “ gedrückt wird). AerBus II „Anschluss gewartet“ – initialisiert wird die Verbindung von DIN Version 12 Modul und Fernbedienung, bzw. - Seite 28 Attrakt.3 drücken. 7.3. Steuerung des DIN-Moduls mit RC-Modul Durch Konfigurationsmenü können bis zu fünf Ausgänge aktiviert werden. Programmierbare Filtrationspumpe (1 bis 4 Zeitspannen im Zyklus von 24 Stunden), Ausgang für ON/OFF Dosiergerät hinsichtlich der Filtrationszeit, Ausgang für Temperaturregulierung (Regime Heizung/Kühlung), Ausgang für Beleuchtung und Attraktionen (z.B.
- Seite 29 3. Über das Menü „Szenenaktivierung“ kann der Benutzer Szenen / Sequenzen aktivieren / deaktivieren, die über das WIFI-Modul oder über das Internet programmiert wurden: Szenenaktivierung Im Menü „>Szeneaktivierung“ wählen und mit „ENT/ESC“ Aktive/Inaktive bestätigen, Mit der Taste „SET/SEND“ die Szenen aktivieren/deaktivieren SENDEN-Aktiv./Deaktiv.
- Seite 30 Im Menü „Zeit/Datum“ wird die Datum- und Uhrzeiteinstellung verlangt, wonach interner Filtrations- und Dosier-Timer weiter funktioniert: Im Menü „>Zeit/Datum“ wählen, mit der Taste „ENT/ESC“ bestätigen, 14:10 Mit der Taste „SET/SEND“ Uhrzeit- und Datumänderung aktivieren, Mit der Taste „V“ Minuten einstellen (+5 min / 1x drücken), Monat Mit der Taste „ꓥ“...
- Seite 31 Steuerung einer VA DOS / VA PRO SALT / VA DOS OXY Dosiereinheit Drücken Sie die Taste “ “, um das RC-Modul aus dem Ruhemodus zu aktivieren, Von der Anfangsanzeige des DIN Moduls wird mit dem Drücken auf die Taste „<>“ auf die Anzeige der Dosierstation vorgerückt.
- Seite 32 Schreibgeschützt 8. Im Menü „Sprache“ kann die Sprache an der Dosierstation geändert werden. Wenn Sie die Menüsprache der Dosiereinheit mit dem RC-Modul ändern, wechselt das DIN-Modul automatisch in die Sprache, die auf der Dosierstation ausgewählt wurde (verfügbare Sprachen: CZ/EN/DE/HR/FR/ES/RU).
- Seite 33 Notiz: Das Salzwasser-Chlorgerät kann den Betriebsmodus sowie Alarme / Benachrichtigungen anzeigen. Im Alarmfall kann der Alarm nur am Chlorgerät - nicht über VArio - durch Drücken der Taste „OK“ zurückgesetzt werden. Sie können bestimmte Betriebsparameter eines angeschlossenen Salzwasser-Chlorinators von Ihrem RC-Modul aus konfigurieren. Die Logik des Chlorierungsmenüs entspricht der des DIN- Moduls.
- Seite 34 Schreibgeschützt angepasst werden. Anmerkung: Der Salzkonzentrationswert wird direkt auf der VA SALT SMART-Chlorinatoreinheit oder auf dem RC-Modul nur angezeigt, wenn ein Salzgehaltssensor an der Chlorinatoreinheit angebracht ist. Wenn kein Salzgehaltssensor angeschlossen ist, wird eine Fehlermeldung angezeigt. 8. Das Menü „Warnungen“ zeigt die aktuell aktiven Warnungen an: V Wählen Sie „>...
- Seite 35 HERSTELLER: VÁGNER POOL s.r.o. Nad Safinou II 348, 252 50 Vestec, Tschechische Republik www.vagnerpool.com info@vagnerpool.com +420 244 913 177 Weitere Informationen und Dokumentation über das VArio System abrufbar auf www.variopools.com...
- Seite 36 21-09_ver.1.3_VA...
