Vor der Benutzung
Lieferumfang
Prüfen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden. Sollte einer der Gegenstände fehlen oder
beschädigt sein, wenden Sie sich an Ihren Fachhändler.
HINWEIS
• Heben Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf.
• Installieren Sie den Touch-Panel-Treiber gemäß den Anweisungen auf der CD-ROM.
□ Monitor
□ Netzkabel
□ Digitales Signalkabel: FD-C39
□ Analoges Signalkabel: MD-C87
□ Stereokabel mit Miniklinke

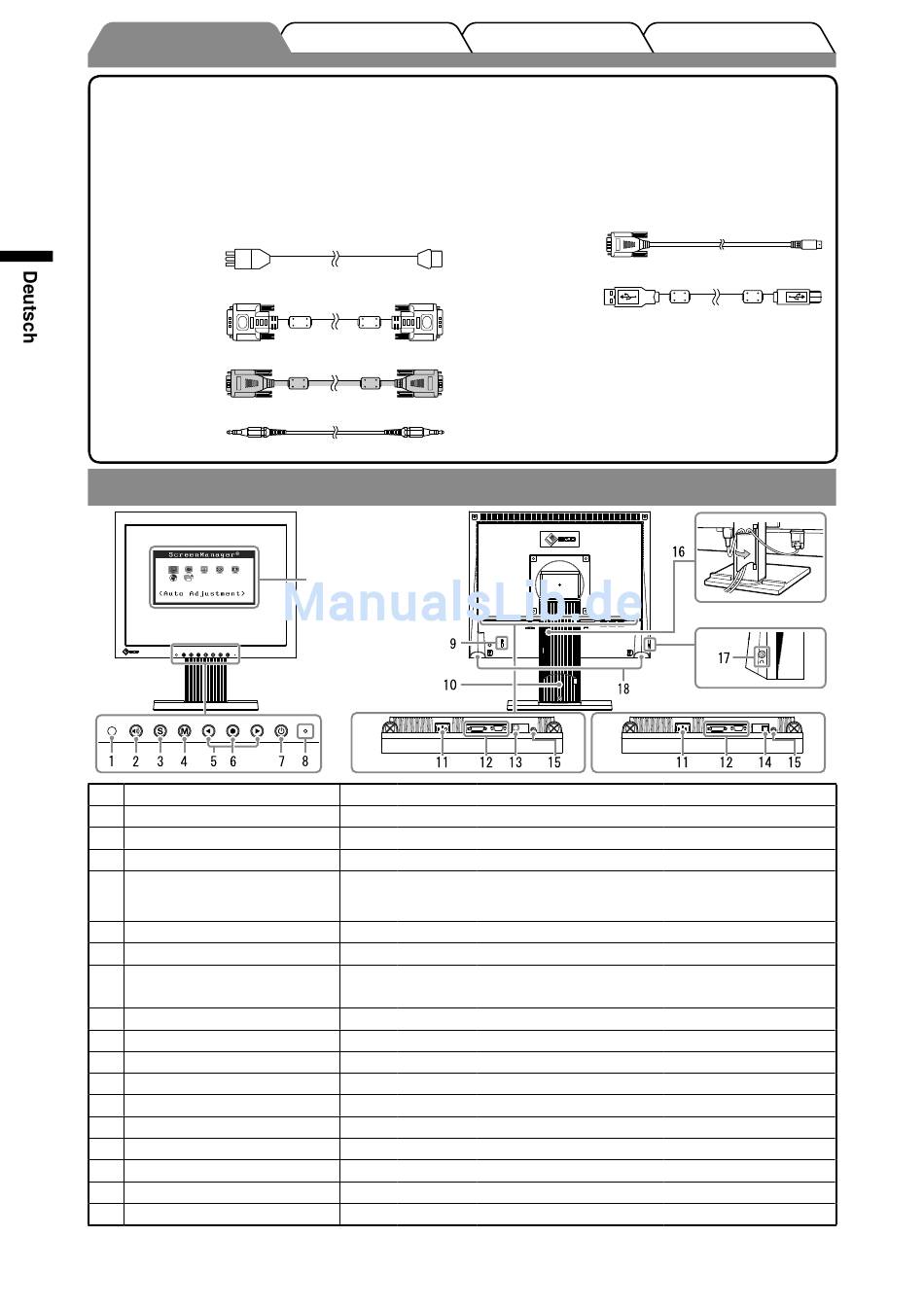

Bedienelemente und Funktionen

1 Sensor
Steuertaste für Lautstärke
2
Taste zur Auswahl des Eingangssignals
3
Taste zur Modusauswahl
4
Steuertasten (Links, Rechts)
5
6 Eingabetaste
Netzschalter
7
Betriebsanzeige
8
Öffnung für Diebstahlsicherung
9
Fuß
10
Netzstecker
11
12 Signaleingänge
RS-232C-Anschluss (T1501)
13
USB-Anschluss (hinten) (T1502)
14
Buchse für Stereo-Klinkenstecker
15
16 Kabelhalterung
Kopfhöreranschluss
17
Lautsprecher
18
* ScreenManager ® ist der Name des Justierungsmenüs von EIZO. (Informationen zur Verwendung von ScreenManager entnehmen
Sie dem Benutzerhandbuch auf der CD-ROM.)
2
Installation Einstellungen/Justierung
Justierungsmenü
(*ScreenManager ® )
[T1501]
Der Sensor erkennt die Umgebungshelligkeit. Funktion zur Helligkeitsregulierung (Seite 6)
Zeigt das Menü zum Einstellen der Lautstärke an (Seite 5).
Schaltet zwischen den Signalen zweier angeschlossener Computer um.
Zeigt den Modus „FineContrast" an (Seite 5).
• Zeigt den Bildschirm für die Helligkeitseinstellung an (Seite 6).
• Wählt ein Einstellungselement oder erhöht/reduziert justierte Werte
erweiterter Einstellungen mithilfe des Justierungsmenüs (Seite 6).
Zeigt das Justierungsmenü an, wählt ein Element im Menübildschirm und speichert geänderte Werte.
Zum Ein- und Ausschalten.
Zeigt den Betriebsstatus des Monitors an.
Blau : in Betrieb Orange : Energiesparmodus
Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem.
Zum Einstellen der Neigung des Bildschirms.
Zum Anschließen an eine Netzsteckdose.
Links: DVI-D-Anschluss/Rechts: 15-poliger Mini-D-Sub-Verbinder
Verbindet den PC mithilfe eines RS-232C-Kabels mit dem Monitor.
Verbindet den PC mithilfe eines USB-Kabels mit dem Monitor.
Anschluss des Stereo-Kabels mit Klinkenstecker.
Verdeckt die Anschlusskabel.
Anschluss für einen Kopfhörer.
Quelle für Audioausgang.
□ RS-232C-Kabel (mitgeliefert mit T1501): FD-C38-K
□ EIZO USB-Kabel (mitgeliefert mit T1502): MD-C93
□ CD-ROM mit EIZOs LCD Utility Disk
• Benutzerhandbuch für Monitor
• Treiber für Sensorfeld
• Benutzerhandbuch für Treiber des Sensorfelds
□ Installationshandbuch (das vorliegende Handbuch)
□ Beschränkte Garantie
□ Informationen zum Thema Recycling
□ Befestigungsschrauben (M4 x 12, 4 stck.)
[T1502]
Aus : Hauptstromversorgung getrennt
Fehlerbeseitigung
