Bedienung vertraut zu machen. • Grundlegende Informationen, angefangen mit dem Verbinden des Monitors mit einem Computer bis hin zur Inbetriebnahme, finden Sie in der Installationsanleitung. • Das aktuelle Benutzerhandbuch steht auf unserer Website zum Herunterladen zur Verfügung: http://www.eizo.com...
Spezifikationen im Handbuch in der Sprache des Absatzgebietes geschrieben sind. Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von EIZO Corporation in irgendeiner Form oder mit irgendwelchen Mitteln – elektronisch, mechanisch oder auf andere Weise – reproduziert, in einem Suchsystem gespeichert oder übertragen werden.
99,9994%. Die Hintergrundbeleuchtung des LCD-Displays hat eine begrenzte Lebensdauer. Wenn der Bildschirm dunkel wird oder flackert, wenden Sie sich bitte an Ihren lokalen EIZO-Handelsvertreter. Berühren Sie das Display nicht mit scharfen Gegenständen, da es dadurch verkratzt und beschädigt werden könnte.
Reinigung Achtung • Chemikalien wie Alkohol und antiseptische Lösungen können bei Gehäuse oder Display zu Veränderungen im Glanz, Trübungen, Verblassen und einer Beeinträchtigung der Bildqualität führen. • Verwenden Sie kein Verdünnungsmittel, Benzol, Wachs oder Poliermittel. Dadurch könnte das Gehäuse oder das Display beschädigt werden.

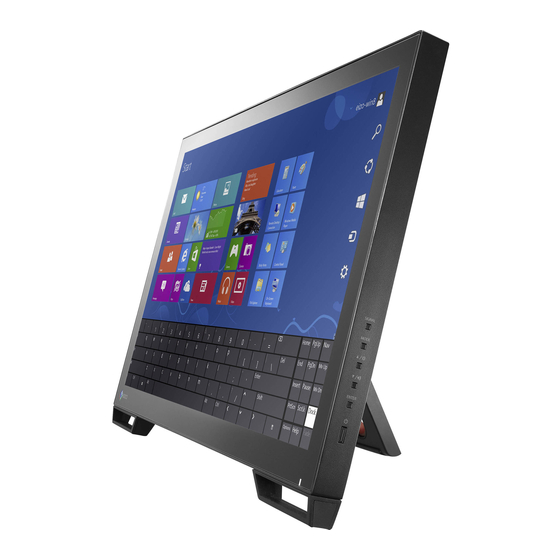

Kapitel 1 Einführung Vielen Dank, dass Sie sich für einen LCD-Farbmonitor von EIZO entschieden haben. 1-1. Leistungsmerkmale • 23,0“-Breitbildformat LCD • Unterstützt eine Auflösung von 1920 × 1080 • IPS-Display mit 89˚ horizontalen und vertikalen Betrachtungswinkeln • Touch-Panel inkludiert - Projiziert-kapazitive Technologie - Unterstütztes Betriebssystem: Microsoft Windows 8.1 / Windows 8 / Windows 7 / Windows XP...
● Befestigen des Taststifthalters Hinweis • Der Taststift mit dem zugehörigen Halter ist mitgeliefert (Zubehör (Seite 51)). Richten Sie den Taststifthalter mit dem linken oder rechten Befestigungsloch aus. Befestigen Sie den Halter mit der mit dem Taststift mitgelieferten Schraube. Kapitel1Einführung...
1-3. EIZO LCD Utility Disk Eine „EIZO LCD Utility Disk“ (CD-ROM) wird ist im Lieferumfang des Produkts enthalten. Die nachstehende Tabelle zeigt den CD-Inhalt und eine Übersicht der Softwareprogramme. ● CD-Inhalt und Softwareübersicht Die CD enthält Softwareprogramme für die Justierung, Touch-Panel-Software und das Benutzerhandbuch.
1-4. Grundlegende Bedienung und Funktionen ● Grundlegende Bedienung des Einstellungsmenüs Anzeigen des Einstellungsmenüs 1. Drücken Sie . Das Einstellungsmenü wird eingeblendet. Justierung / Einstellung 1. Wählen Sie mit , ein Menü zum Justieren / Einstellen, und drücken Sie anschließend . Das Untermenü...
„SostellenSiedieAuswahldes Eingangssignalsein“(Seite46) Netzkontroll-LED „5-2.EinstellungderNetzkontroll-LED“(Seite35) Sprache „3-7.EinstellenderSprache“(Seite28) DDC/CI „3-3.Aktivieren/DeaktivierenderDDC/CI- Kommunikation“(Seite26) Randintensität „SostellenSiedieHelligkeitdesnicht angezeigtenBereichsein“(Seite25) MenüEinstellung Logo „3-5.AnzeigenundAusblendendesEIZO- Logos“(Seite27) Menü-Position „3-6.ÄnderungderAnzeigepositiondes Einstellungsmenü.“(Seite27) Zurücksetzen „SosetzenSiealleEinstellungenaufdie Standardeinstellungenzurück“(Seite29) „5-3. Automatische Helligkeitsjustierung Ein / EcoView EcoViewOptimizer2 Aus“(Seite35) Informationen „7-4.AnzeigevonMonitorinformationen“(Seite *1 Die im Menü „Farbe“ verfügbaren Justierungen / Einstellungen hängen vom ausgewählten Farbmodus ab. Die obige Tabelle zeigt die Untermenüs an, wenn der Modus User1 oder User2 ausgewählt ist.
2-2. Einstellung der Auflösung Führen Sie die folgenden Schritte aus, wenn die Auflösung nach dem Anschließen des Monitors an den PC mangelhaft ist oder wenn Sie die Auflösung ändern möchten. ● Windows 8.1 / Windows 8 / Windows 7 1. Für Windows 8.1/Windows 8 klicken Sie auf die „Desktop“-Kachel auf der Startseite, um den Desktop anzuzeigen.
2-3. Justierung der Farbe ● So wählen Sie den Anzeigemodus (FineContrast-Modus) Diese Funktion ermöglicht die einfache Auswahl eines gewünschten Modus entsprechend der Monitoranwendung. Anzeigemodi Modus Zweck User1 WählenSiedies,umeinengewünschtenSatzanParametereinstellungenzudefinieren. User2 sRGB GeeignetfürdenFarbabgleichmitPeripheriegeräten,diesRGBunterstützen. Paper ProduzierteinenEffektwiebedrucktesPapier.GeeignetfürdieAnzeigevonBildernvon MedienwieBüchernoderDokumenten. Movie EinstellungfüranimierteBilder. DasModusmenü wirdangezeigt. Vorgehensweise 1. Drücken Sie Das Modusmenü...
● So führen Sie erweiterte Justierungen durch Mit dem Menü „Farbe“ im Einstellungsmenü können Sie die unabhängigen Farbeinstellungen für jeden Modus konfigurieren und speichern. Achtung • Es dauert etwa 30 Minuten, bis sich das Betriebsverhalten der elektrischen Bauteile stabilisiert hat. Bitte warten Sie nach dem Einschalten 30 Minuten oder mehr mit dem Einstellen des Monitors.
● So justieren Sie den Kontrast Die Helligkeit des Bildschirms wird durch Variieren des Videosignalwerts justiert. Justierungsbereich 0 bis 100 Vorgehensweise 1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie 2. Wählen Sie im Menü „Farbe“ die Option „Kontrast“, und drücken Sie Das Menü...
● So justieren Sie den Gamma-Wert Der Gamma-Wert kann justiert werden. Die Helligkeit des Monitors variiert je nach Eingangssignal. Die Abweichungsrate verhält sich jedoch nicht proportional zum Eingangssignal. Die Bewahrung des Ausgleichs zwischen Eingangssignal und der Helligkeit des Monitors wird als „Gamma-Korrektur“ bezeichnet. Justierungsbereich 1,8, 2,0, 2,2 Vorgehensweise...
● So justieren Sie den Farbton Mit dieser Funktion können Sie den Farbton justieren. Justierungsbereich -50 bis 50 Vorgehensweise 1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie 2. Wählen Sie im Menü „Farbe“ die Option „Erweiterte Einst.“, und drücken Sie 3.
● So justieren Sie den Gain-Wert Die Helligkeit des Rot- / Grün- / Blau-Anteils in der Farbe wird als „Gain“ bezeichnet. Sie können den Farbton von „Weiß“ durch die Justierung des Gain-Werts ändern. Justierungsbereich 0 bis 100 Vorgehensweise 1. Wählen Sie im Einstellungsmenü die Option „Farbe“, und drücken Sie 2.
2-4. Bildjustage ● Digitaler Signaleingang Wenn digitale Signale eingespeist werden, werden die Bilder durch die voreingestellten Daten des Monitors korrekt angezeigt. Werden allerdings Zeichen und / oder Zeilen unscharf angezeigt, fahren Sie fort mit „So ändern Sie unscharfe Zeichen / Linien“ (Seite 24).
Seite 22
Bereiten Sie sich darauf vor, die analogen Bildjustierungsmuster zu verwenden. Legen Sie die „EIZO LCD Dienstprogramm-CD“ in Ihren PC ein, und öffnen Sie dann die „Musterdateien für die Bildjustierung“. Hinweis • Ausführliche Informationen und Anleitungen zum Öffnen der „Musterdateien für die Bildjustierung“ finden Sie in der Readme.txt-Datei.
● So vermeiden Sie Flackern oder Unschärfe Vorgehensweise 1. Wählen Sie im Menü „Bildparameter“ die Option „Analogjustierung“, und drücken Sie 2. Wählen Sie im Menü „Analogjustierung“ die Option „Phase“, und drücken Sie Das Menü „Phase“ wird eingeblendet. 3. Justieren Sie die Phase mit oder , um das Flackern oder die Unschärfen zu verringern.
Justierung der Farbabstufungen. ● So stellen Sie die Farbabstufung automatisch ein Jede Farbabstufung (0 bis 255) kann durch die Justierung des Signalausgangspegels angezeigt werden. Vorgehensweise 1. Zeigen Sie Muster 2 als Vollbild mithilfe von „Musterdateien für die Bildjustierung“ auf dem Monitor an. 2.
2-5. Ändern der Bildgröße ● Ändern der Bildgröße Ein Bild mit einer anderen Auflösung als der empfohlenen wird automatisch als Vollbild angezeigt. Sie können die Bildgröße über die Option „Bildgröße“ ändern. Einstellung Funktion Vollbild ZeigteinBildalsVollbildan.Bildersindmanchmalverzerrt,dadievertikaleRatenichtder horizontalenRateentspricht. Vergrößert ZeigteinBildalsVollbildan.InmanchenFällenerscheintzurAngleichungdervertikalen undhorizontalenRateeinleererhorizontalerodervertikalerRand. Normal ZeigtBilderindergewünschtenAuflösungan.
Kapitel 3 Einstellung des Monitors 3-1. Justieren der Lautstärke Mit dieser Funktion können Sie die Lautstärke justieren. Justierungsbereich 0 bis 30 Vorgehensweise 1. Drücken Sie 2. Verwenden Sie zur Justierung oder . 3. Drücken Sie , um den Vorgang zu beenden. Hinweis •...
• Die folgenden Funktionen sind auch bei aktivierter Tastensperre verfügbar: - Ein- oder Ausschalten des Monitors mit der Power-Taste 3-5. Anzeigen und Ausblenden des EIZO-Logos Das EIZO-Logo wird beim Einschalten des Monitors auf dem Bildschirm eingeblendet. Sie können wählen, ob Sie das EIZO-Logo anzeigen oder ausblenden möchten. Vorgehensweise 1.
3-7. Einstellen der Sprache Diese Funktion ermöglicht Ihnen, eine Sprache für das Einstellungsmenü oder Meldungen auszuwählen. Mögliche Sprachen Englisch, Deutsch, Französisch, Spanisch, Italienisch, Schwedisch, Japanisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch Vorgehensweise 1. Wählen Sie im Einstellungsmenü die Option „Monitoreinst.“, und drücken Sie 2.
3-8. Zurücksetzen des Monitors auf die Standardeinstellungen Die Einstellwerte werden auf die Standardeinstellungen zurückgesetzt. Achtung • Sie können das Verfahren nach dem Zurücksetzen nicht rückgängig machen. Hinweis • Bezüglich der Standardeinstellung siehe „Hauptstandardeinstellungen“ (Seite 50). ● So setzen Sie die Farbeinstellungen zurück Diese Funktion setzt nur die Farbeinstellungen für den aktuell ausgewählten Modus auf die Standardeinstellungen zurück.
Kapitel 4 Einstellungen des Touch-Panels (Windows 8.1 / Windows 8 / Windows 7) Dieses Kapitel erläutert die Touch-Panel-Einstellungen bei Verwendung des Monitors mit Windows 8.1 / Windows 8 / Windows 7. Die Einstellungen werden in der Systemsteuerung von Windows vorgenommen. Achtung •...
Seite 31
Klicken Sie auf „Hardware und Sound“ - „Tablet PC-Einstellungen“. Das Fenster „Tablet PC-Einstellungen“ erscheint. Klicken Sie in der Registerkarte „Anzeige“ auf „Setup“. Ein Touchscreen-Spezifikationsbildschirm mit weißem Hintergrund erscheint. Achtung • Wird der Monitor in einer Umgebung mit mehreren Monitors verwendet, spezifizieren Sie das Touchscreen entsprechend der am Bildschirm angezeigten Meldung.
Nachdem die Kalibrierung beendet wurde, klicken Sie auf „Ja“, um die Kalibrierungsdaten zu speichern. Klicken Sie auf „OK“, um das Fenster zu schließen. 4-2. Konfigurieren der Einstellungen der Touch-Panel- Bedienung Öffnen Sie die Systemsteuerung von Windows. Die Methode zum Öffnen der Systemsteuerung hängt vom jeweiligen Betriebssystem ab (siehe Seite 30).
4-3. Einstellung des Tons bei Berührung des Touch- Panels Die Tonausgabe bei Berührung des Touch-Panels kann geändert oder ausgeschaltet werden. Öffnen Sie die Systemsteuerung von Windows. Die Methode zum Öffnen der Systemsteuerung hängt vom jeweiligen Betriebssystem ab (siehe Seite 30). Klicken Sie auf „Hardware und Sound“...
Kapitel 5 Energiesparfunktionen 5-1. Einstellen der Energiesparfunktion ● Monitor Diese Funktion ermöglicht das Wechseln des Monitors in den Energiesparmodus je nach PC-Status. Wenn der Monitor in den Energiesparmodus gewechselt hat, werden keine Bilder auf dem Bildschirm angezeigt. Achtung • Durch Ausschalten des Hauptnetz-Schalters oder durch Abtrennen des Netzkabels wird die Stromversorgung des Monitors vollständig unterbrochen.
● Audioausgang An diesem Monitor können Sie die Audioausgabe von den Lautsprechern / Kopfhörern im Energiesparmodus ausschalten. Vorgehensweise 1. Wählen Sie im Einstellungsmenü die Option „Ton“, und drücken Sie 2. Wählen Sie im Menü „Ton“ die Option „Energie sparen“, und drücken Sie Das Menü...
5-4. Überprüfen der Energiesparstufe Das EcoView-Menü erlaubt es Ihnen, die Stromeinsparung, die CO -Reduzierung und die Öko-Leistungsstufe zu überprüfen. Je mehr Anzeigelampen, welche die Öko-Leistungsstufe repräsentieren, desto höher ist die erreichte Energiesparstufe. Anzeige Vorgehensweise 1. Wählen Sie im Einstellungsmenü die Option „EcoView“, und drücken Sie die Das Menü...
Kapitel 6 Fehlerbeseitigung Besteht ein Problem auch nach Anwendung aller angegebenen Lösungen, wenden Sie sich an einen lokalen EIZO- Handelsvertreter in Ihrer Nähe. 6-1. Kein Bild Problem Mögliche Ursache und Lösung 1. Kein Bild • PrüfenSie,obdasNetzkabelordnungsgemäß • DieNetzkontroll-LEDleuchtetnicht. angeschlossenist. • SchaltenSiedenHauptnetz-Schalterein.
6-2. Bildverarbeitungsprobleme (für digital und analog) Problem Mögliche Ursache und Lösung 1. Der Bildschirm ist zu hell oder zu dunkel • VerwendenSieimEinstellungsmenüdieOption eingestellt. „Helligkeit“oder„Kontrast“,umdiesezujustieren.(Die HintergrundbeleuchtungdesLCD-Monitorshateine begrenzteLebensdauer.WennderBildschirmdunkelwird oderflackert,wendenSiesichanIhrenlokalenEIZO- Handelsvertreter.) 2. Die Zeichen sind unscharf. • PrüfenSie,obderPCsokonfiguriertist,dasser dieAnforderungenfürdieAuflösungundvertikale AbtastfrequenzdesMonitorserfüllt(siehe„2-1.Kompatible Auflösungen“(Seite13)). • WenneinBildnichtmitderempfohlenenAuflösung angezeigtwird,sindZeichenoderLiniendesangezeigten...
6-3. Bildverarbeitungsprobleme (nur für analog) Problem Mögliche Ursache und Lösung 1. Die Anzeigeposition ist falsch. • VerwendenSieimEinstellungsmenüdieOption „Bildposition“,umdieBildpositionzukorrigieren(siehe „SokorrigierenSiedieBildschirmposition“(Seite23)). • BleibtdasProblembestehen,verwendenSiedaszur GrafikkartegehörendeDienstprogramm(fallsvorhanden), umdieAnzeigepositionzuändern. 2. Vertikale Balken erscheinen auf dem • VerwendenSieimEinstellungssmenüdieOption„Clock“, Bildschirm, oder ein Teil des Bildes umdenMonitorzujustieren(siehe„SovermeidenSie flackert. vertikaleBalken“(Seite22)). 3.
6-4. Touch-Panel-Probleme Problem Mögliche Ursache und Lösung 1. Die Touch-Bedienung ist deak- • PrüfenSie,obderMonitorundderPCmiteinemUSB-Kabel tiviert. angeschlossensind. • PrüfenSie,obdasNetzkabeldesMonitorsunddesPCaneine ordnungsgemäßgeerdeteSteckdoseangeschlossenist.Andernfalls bestehtFunktionsstörungsgefahr. • StellenSiedieTouch-Panel-EmpfindlichkeitmithilfevonTPOffsetein. 2. Der Cursor ist nicht richtig • VerbindenSiedenMonitormithilfedesinderInstallationsanleitung positioniert. / Der Cursor beschriebenenKabelsmitdemPC.WirdeinUmwandlungsadapter springt. verwendet,kanndasTouch-Panelnichtrichtigfunktionieren. • SchaltenSiedenMonitorausundwiederein. • KalibrierenSiedenBildschirmerneut. •...
Seite 41
Problem Mögliche Ursache und Lösung 6. (Wenn als Betriebssystem • EswirdnureinTonüberdenAudio-AusgangsanschlussdesPCs Windows 8.1 / Windows 8 / ausgegeben.UmeinenTonbeiBerührungdesTouch-Panelszu Windows 7 verwendet wird) hören,schließenSieLautsprecheran. Kein Ton bei Berührung des • EswirdkeinTonausgegeben,wenndieberührtenPositionenkeinen Touch-Panels. Funktionenzugeordnetsind. Achtung • Einzelheiten zu TPOffset (Software zur Einstellung der Touch-Panel-Empfindlichkeit) entnehmen Sie dem TPOffset- Benutzerhandbuch (auf der CD-ROM).
Kapitel 7 Referenz 7-1. Anbringen des optionalen Schwenkarms Durch Abnehmen des Standfußelements kann ein optionaler Schwenkarm (oder ein optionaler Standfuß) angebracht werden. Achtung • Wenn Sie einen Schwenkarm oder einen Standfuß anbringen, befolgen Sie die Anweisungen im jeweiligen Benutzerhandbuch. • Wenn Sie den Schwenkarm oder Standfuß eines anderen Herstellers verwenden, achten Sie im Voraus darauf, dass er dem VESA-Standard entspricht.
Seite 44
Hinweis • Für die Hochformatanzeige des Monitors entfernen Sie den Standfuß unten am Monitor auf folgende Weise. 1. Entfernen Sie die Standfußabdeckungen. 2. Entfernen Sie die Schraube, mit der jeder Fuß am Monitor befestigt ist. 3. Schieben Sie jeden Fuß in Richtung Monitorkante und entfernen Sie die Füße wie unten dargestellt. 4.
7-2. Anschließen mehrerer PCs Das Produkt hat mehrere Anschlüsse zu Pcs und ermöglicht Ihnen das Umschalten der jeweiligen Anschlüsse für die Anzeige. Beispiele für den Anschluss Analog Signalkabel (D-Sub) (MD-C87mitgeliefert) D-Sub- Anschluss 15-poligerMini- D-Sub-Anschluss ZuPC1 Digital (DVI) Signalkabel (FD-C39mitgeliefert) DVI-D- Anschluss DVI-Anschluss ZuPC2...
● So stellen Sie die Auswahl des Eingangssignals ein Einstellung Funktion Automatik DerMonitorerkenntdenAnschluss,überdenPC-Signaleempfangenwerden. WirdeinPCausgeschaltetoderderEnergiesparmodusfürdenPCaktiviert,zeigtder MonitorautomatischdenEingangdesanderenSignalsan. Manuell DerMonitorerkenntnurPC-Signaleautomatisch,diezurzeitangezeigtwerden.Wechseln SiedenAnschluss,bzw.dasSingalmitderBedientaste Vorgehensweise 1. Wählen Sie im Justierungsmenü die Option „Monitoreinst.“, und drücken Sie 2. Wählen Sie im Menü „Monitoreinst.“ die Option „Eingangssignal“, und drücken Sie 3.
7-3. Verwenden von USB (Universal Serial Bus) Dieser Monitor verfügt über einen USB-Hub. Er funktioniert bei Anschluss an einen USB-kompatiblen PC wie ein USB-Hub, der die Verbindung mit externen USB-Geräten ermöglicht. ● Erforderliche Systemumgebung • Ein PC mit USB-Anschluss • Windows 8.1 / Windows 8 / Windows 7 / Windows XP oder Mac OS 9.2.2 und Mac OS X 10.2 oder höher •...
7-4. Anzeige von Monitorinformationen Mit dieser Funktion können Sie den Modellbezeichnung, die Seriennummer, die Nutzungsdauer, die Auflösung sowie das Eingangssignal anzeigen. Vorgehensweise 1. Wählen Sie im Einstellungsmenü die Option „Informationen“, und drücken Sie Das Menü „Informationen“ wird eingeblendet. Achtung • Wenn Sie den Monitor zum ersten Mal einschalten, beträgt die Nutzungsdauer aufgrund von Werkskontrollen möglicherweise mehr als 0.
7-6. Voreingestellte Taktraten Die folgende Tabelle enthält die werkseitig voreingestellten analogen Signaltaktraten. Achtung • Je nach angeschlossenem PC kann die Anzeigeposition variieren, sodass Justierungen mithilfe des Einstellungsmenüs erforderlich sein können. • Wird ein Eingangssignal verwendet, das in der Tabelle nicht aufgeführt ist, passen Sie den Bildschirm mithilfe des Einstellungsmenüs an.
Kapitel 8 Glossar Auflösung Das LCD-Display besteht aus einer großen Anzahl von Pixeln bestimmter Größe, die beleuchtet sind, um Bilder darzustellen. Dieser Monitor setzt sich aus 1920 horizontalen und 1080 vertikalen Pixeln zusammen. Bei einer Auflösung von 1920 × 1080 Pixel werden alle Pixel als ein Vollbild beleuchtet (1:1). Bereichsjustierung Die Bereichsjustierung steuert die Signalausgangspegel, sodass die gesamte Farbabstufung angezeigt werden kann.
Seite 54
Gain Justiert jeden Farbparameter für rot, grün und blau. Ein LCD-Monitor stellt Farben mithilfe von Licht dar, das den Farbfilter des Displays durchdringt. Rot, grün und blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann durch Justierung der Intensität, mit der das Licht die einzelnen Farbfilter durchdringt, verändert werden.
Seite 55
Temperatur Bei der Farbtemperatur handelt es sich um ein Verfahren zum Messen des weißen Farbtons, üblicherweise angegeben in Kelvin. Bei niedrigen Temperaturen bekommt der Bildschirm einen Rotstich, während sich bei hohen Temperaturen, ähnlich wie bei einer Flamme, ein Blaustich bemerken lässt. 5.000 K: Leicht rötliches Weiß...
EIZO, das EIZO Logo, ColorEdge, DuraVision, FlexScan, FORIS, RadiCS, RadiForce, RadiNET, Raptor und ScreenManager sind eingetragene Marken der EIZO Corporation in Japan und anderen Ländern. ColorNavigator, EcoView NET, EIZO EasyPIX, EIZO ScreenSlicer, i • Sound, Screen Administrator und UniColor Pro sind Marken der EIZO Corporation.
