48E
ID Werte
F1 - F2 - F3 8A - 500V
F4 3.15A - 230V
F5 2.5A - 500V

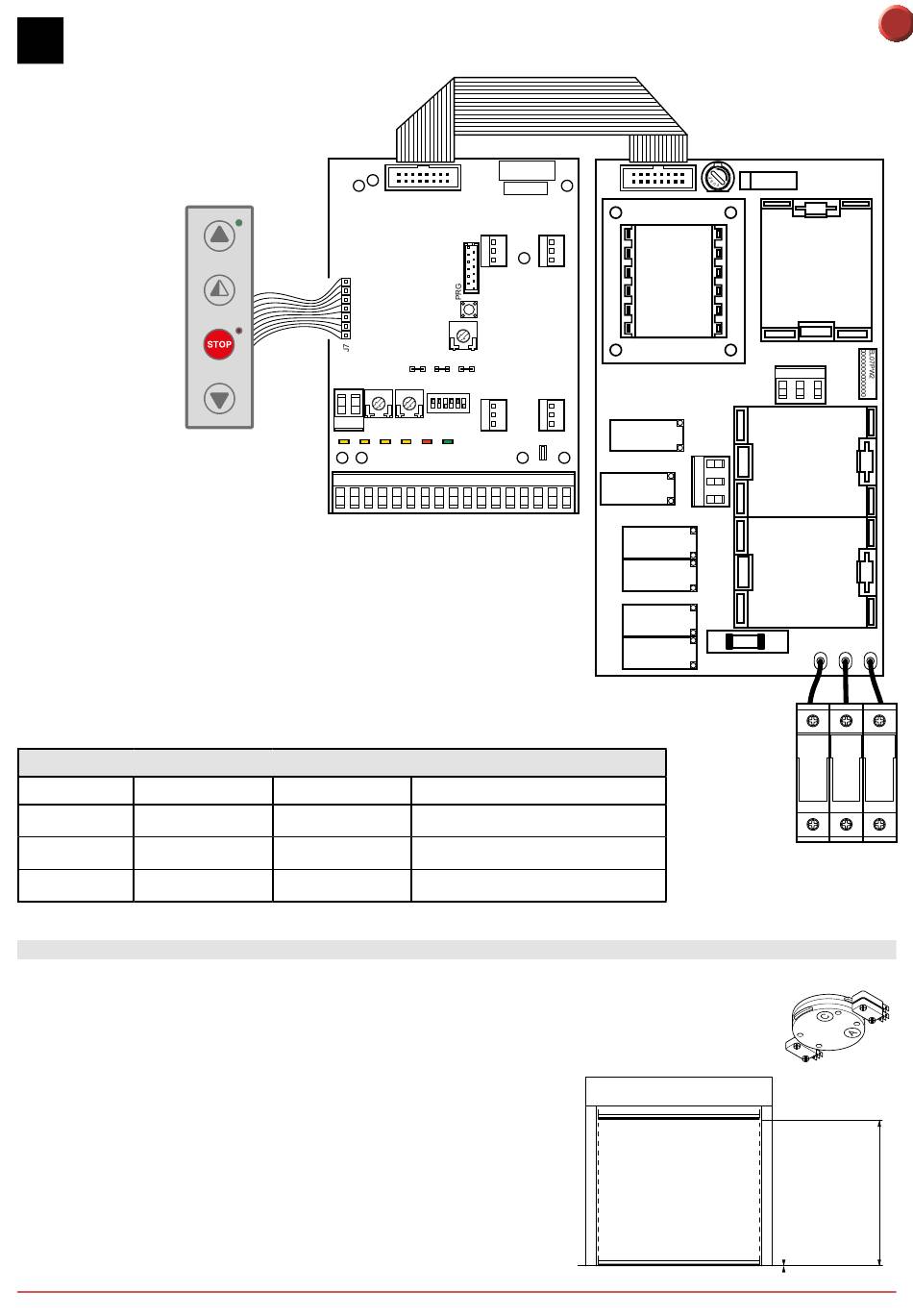

EINSTELLuNG ENDSCHALTER

1. Tor bewegen durch drücken der entsprechenden Tasten, und
Bewegungsrichtung überprüfen und nötigenfalls Bewegungsrichtung
durch Änderung der Phasensequenz korrigieren. Dazu werden 2 Phasen
vertauscht.
2. Den Torbehang in die Schließstellung bringen.
3. Den Torbehang in Position Tor geschlossen bringen und mit einem
Schraubenzieher den Nocken "C" soweit drehen, bis der entsprechende
Mikroschalter reagiert.
4. Mit Öffnungsendschalter analog vorgehen: Torbehang in Position Tor
offen bringen und Nocken "A" einstellen.
5. Einstellung durch Inbetriebnahme des Antriebs überprüfen und
nötigenfalls eine feine Nacheichung vornehmen.
ON
1
3
9
4
LDV
LDR
20
RP TC
- LK +
11 12 17 IN
1 7 14 12 1 1 0 0 0 1 1 2 3 4 6 8 9 20 41
SICHERuNGEN
Größe
10.3 x 38
5 x 20
5 x 30
EL07L
0000000000000
www.ditec.it
COM
SO EO
ON
ON
1 2 3 4 5 6
SA POWER
NIO
Schaltkreis
Dreiphasenleitung
Transformator
Dynamische Bremse + Bremse
- 9 -
F4
U W V
Y
Z
X
L3 L2 L1
F5
F1 F2
C
0DT826 2014-06-13
DE
F3
A
